综述

“多画面”菜单的这一部分允许用户在多画面输出中添加和定位源。

描述

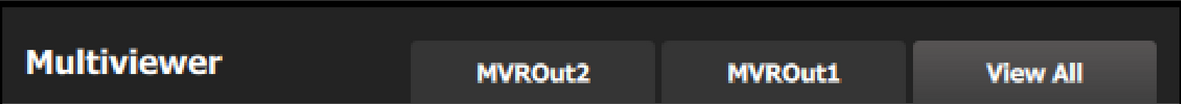

布局面板区域顶部的选项卡允许用户综合或逐个查看布局。

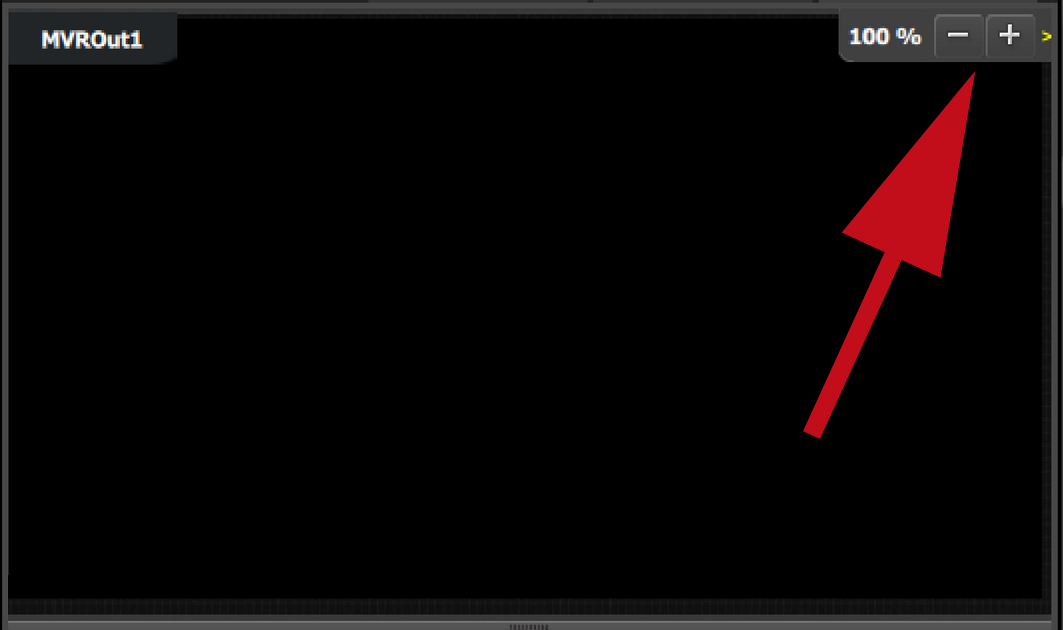

用户可以单独将每个输出缩放为 25% 到 150%（以 25% 的增量）。

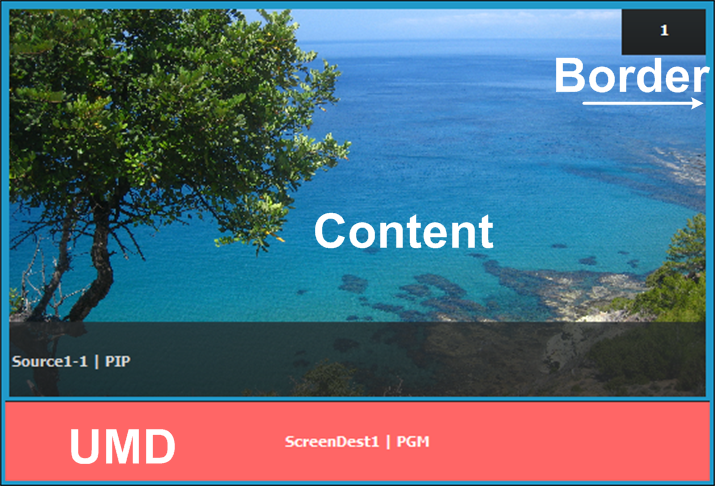

多画面窗口，也称为图像窗口，由输入、背景和目标资源组成。组成多画面图像窗口的有 3 个元素：内容区域、边框和 UMD（显示器下方显示屏）。

内容区域

图像窗口的高宽比遵循占用该窗口的第一个资源的高宽比。如果将新资源拖放到“图像”窗口中，则资源的高宽比将受到水平限制以适合“内容”区域。

如果将资源放入 MVR 后更改了该资源的高宽比，则该更改不会更改 MVR 中的图像窗口。要更改窗口适应新资源，请单击“修改器”区域中的“重新适应”按钮，然后将窗口大小调整为所需的大小。

UMD

该文本在显示区域中跟踪资源的名称。如果资源被重命名，UMD 也将更改为新名称。可以编辑 UMD 文本以覆盖调整面板中系统的资源名称。

提供了一行文本。UMD 区域仅容纳足够的字符以适合 UMD 区域的宽度。如果文本太长，它将以“...”结尾。

UMD 颜色可调，可按多画面输出和布局调整所有 UMD。（默认颜色为深炭灰色。）屏幕目标节目窗口的 UMD 始终为红色。

边框

边框宽度固定为 5 像素。边框颜色可调，默认颜色为白色。如果同步丢失，边框将变为红色。
