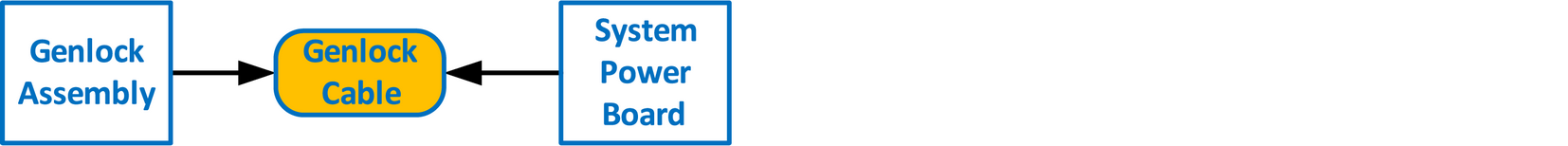

流程图

备注： 扁平带状同步锁相线将同步锁相组件连接到系统电源板。此流程指导如何断开两侧电缆。

备注： 确保闩锁完全吻合，以防止线缆松动。

相关零件

必要工具

• 1 x 飞利浦 2 号螺丝刀
• 六角螺丝刀

如何拆卸同步锁相线

1. 卸下同步锁相组件，并断开同步锁相线与电路板的连接。请遵循先前小节中提供的说明。
2. 将设备倒置，并按照其他步骤中详述的步骤，从系统电源板卸下底板和 CPU 模块。
3. 拆卸连接到系统电源板的 USB、VFD、3RU 和 1RU 线。
4. 拧下将系统电源板连接到支架的螺钉。
5. 将系统电源板从支架上提起并将其翻转，但不要拉伸太多。

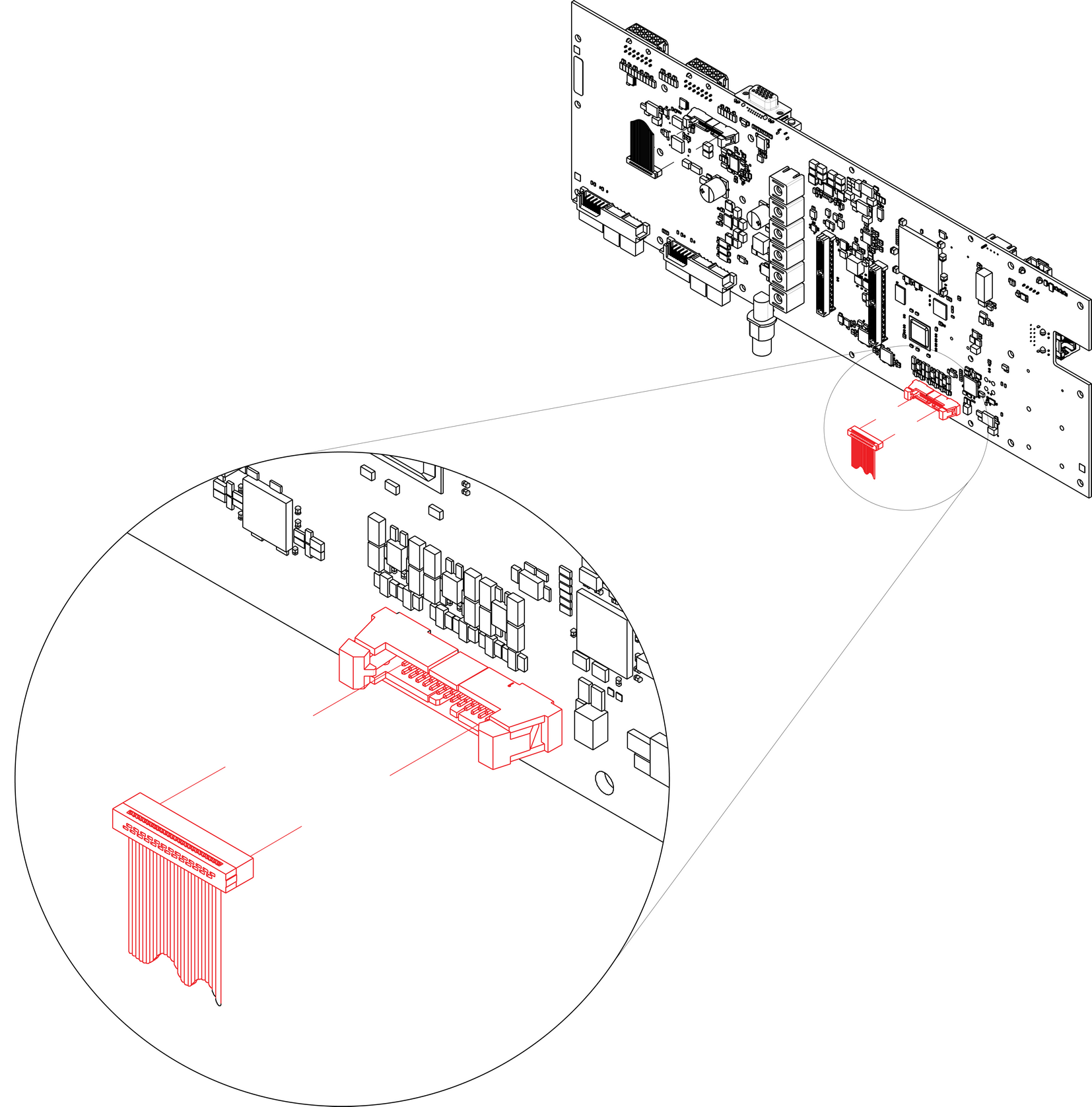

6. 拔出已插入系统电源板的同步锁相线。





   备注： 此处显示的仅为 Gen 1 系统卡，但 Gen 2 系统卡上的连接相同。
7. 将线缆从设备中取出。

如何安装同步锁相线

要安装同步锁相线，请按该流程的反向顺序进行。

备注： 连接器上有一个键，可防止错误插入电缆。

备注： 确保闩锁完全吻合，以防止线缆松动。
