6.15 “配置”菜单 > 调整 > 输出配置

综述

在“输出”菜单中，用户可将输入连接器指定到配置，并调整信号参数，以匹配连接到设备的显示设备。

输出卡分配

在 E2 型号上，输出卡占用插槽 11 至 13，右侧插入插槽 13。

在 S3-4K 型号上，输出卡占用插槽 7 至 8，右侧插入插槽 8。

如果输出插槽为空，则该空插槽左侧的所有输出卡将在 GUI 中显示为红色。红色表示尽管卡可正常使用，但这些卡的输出在多画面上无法使用。

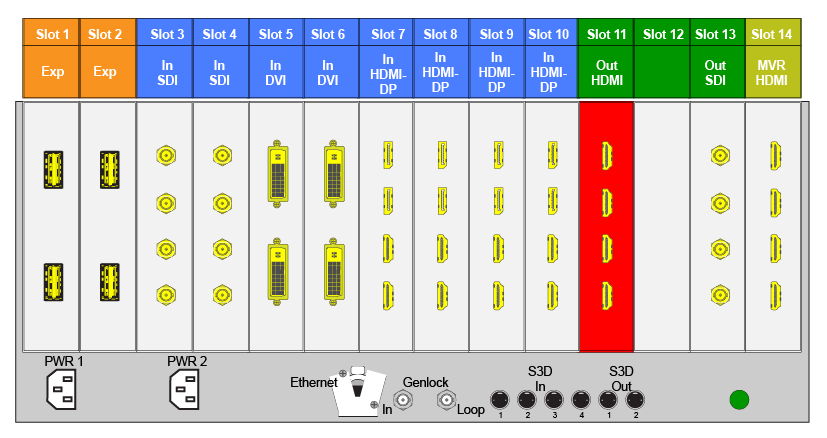

图像 6–19 例如，E2 的输出卡槽为空

如果缺少带有属于输出配置的连接器的卡，则配置列表中的输出配置将显示为灰色。

此外，如果存在现有输出配置但插槽中的卡属于类型，则配置将再次显示为灰色。

输出连接器分组

连接器可以组合在一起以定义 3D*、4K 或 Videowall 配置。例如，投影机需要 2 个 DVI 连接器，以传输 3D 左眼和右眼信号。还可配置 4 个 SDI 连接器，用于 4K 输出，以连接至 4K 投影机。

定义输出配置时，存在几条适用规则：

  1. 每个输出连接器只能分配至一个输出配置。
  2. 输出配置中的各输出类型必须相同，并且位于同一卡槽或相邻卡槽。例如，同一输出配置中不能同时存在 HDMI 连接器和 SDI 连接器。
  3. 输出配置最多可拥有 4 个连接器。
  4. 输出连接器分配到同一输出配置后，输出连接器的所有设置都将同步。

  5. 如果输出连接器未分配到输出配置，

    • 输出设置无法在该连接器上进行调整。
    • 连接器无法分配至目标

有效 4K 输出示例：

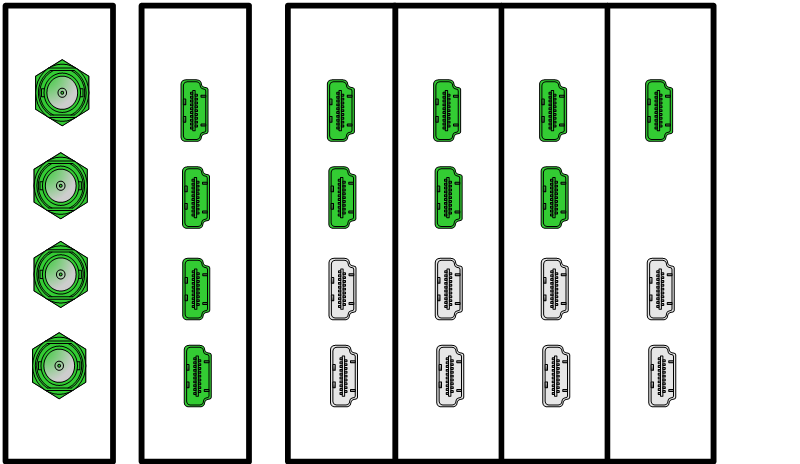

图像 6–20

有效 3D 输出示例*：

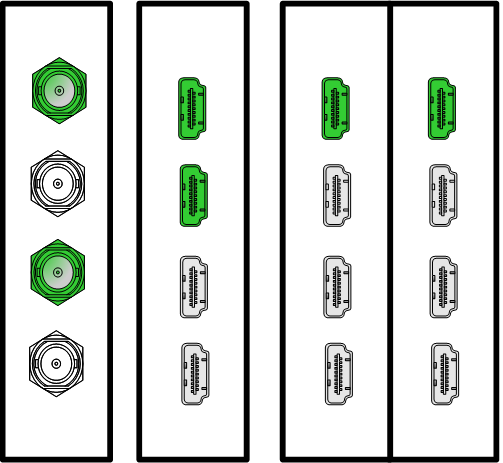

图像 6–21

(*) 未来软件发布

输出连接器颜色
未作为已分组连接器或单个连接器添加至系统
已分配至任何输出配置
已分配至屏幕或 AUX 目标

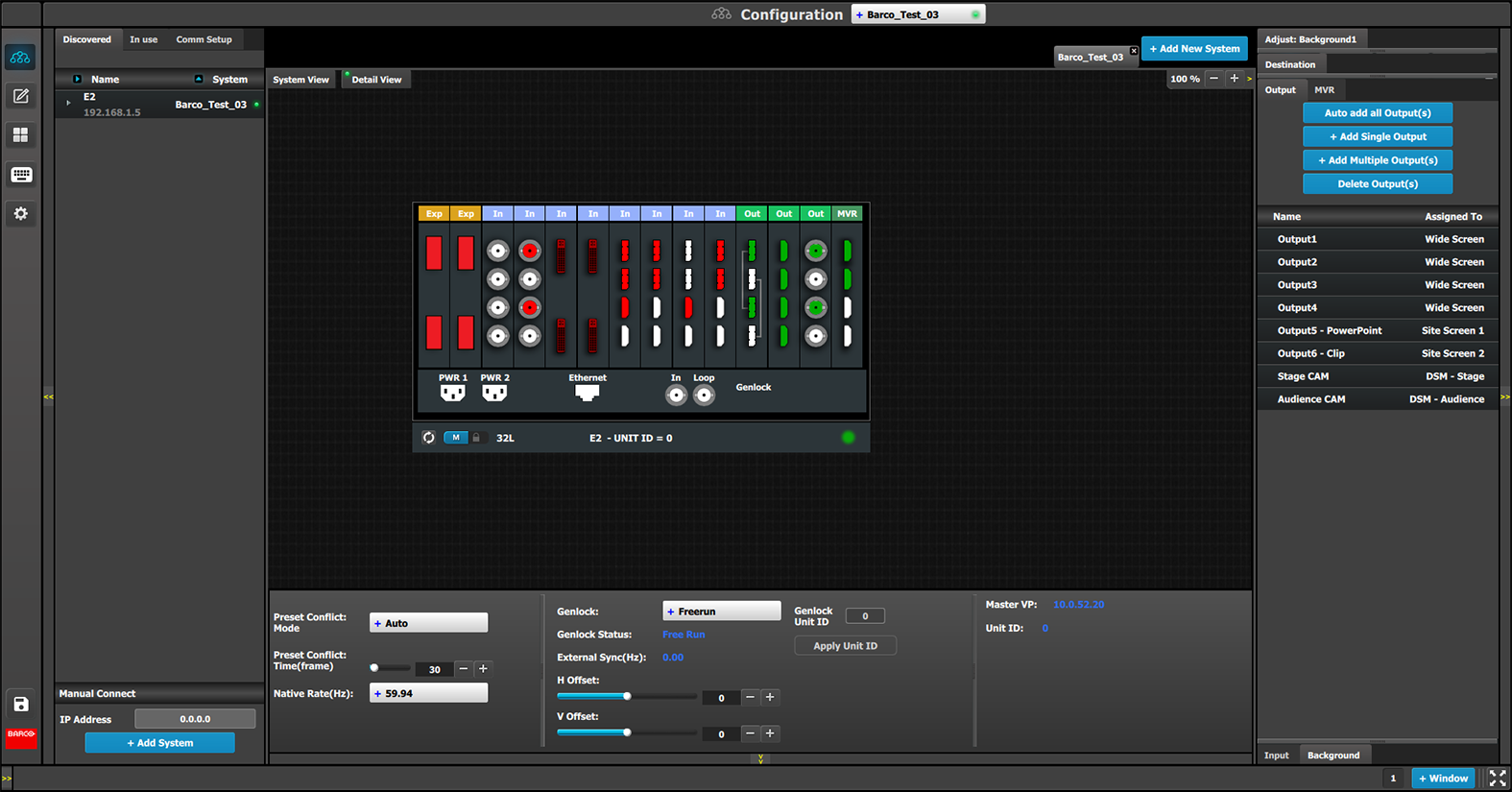

输出配置菜单说明

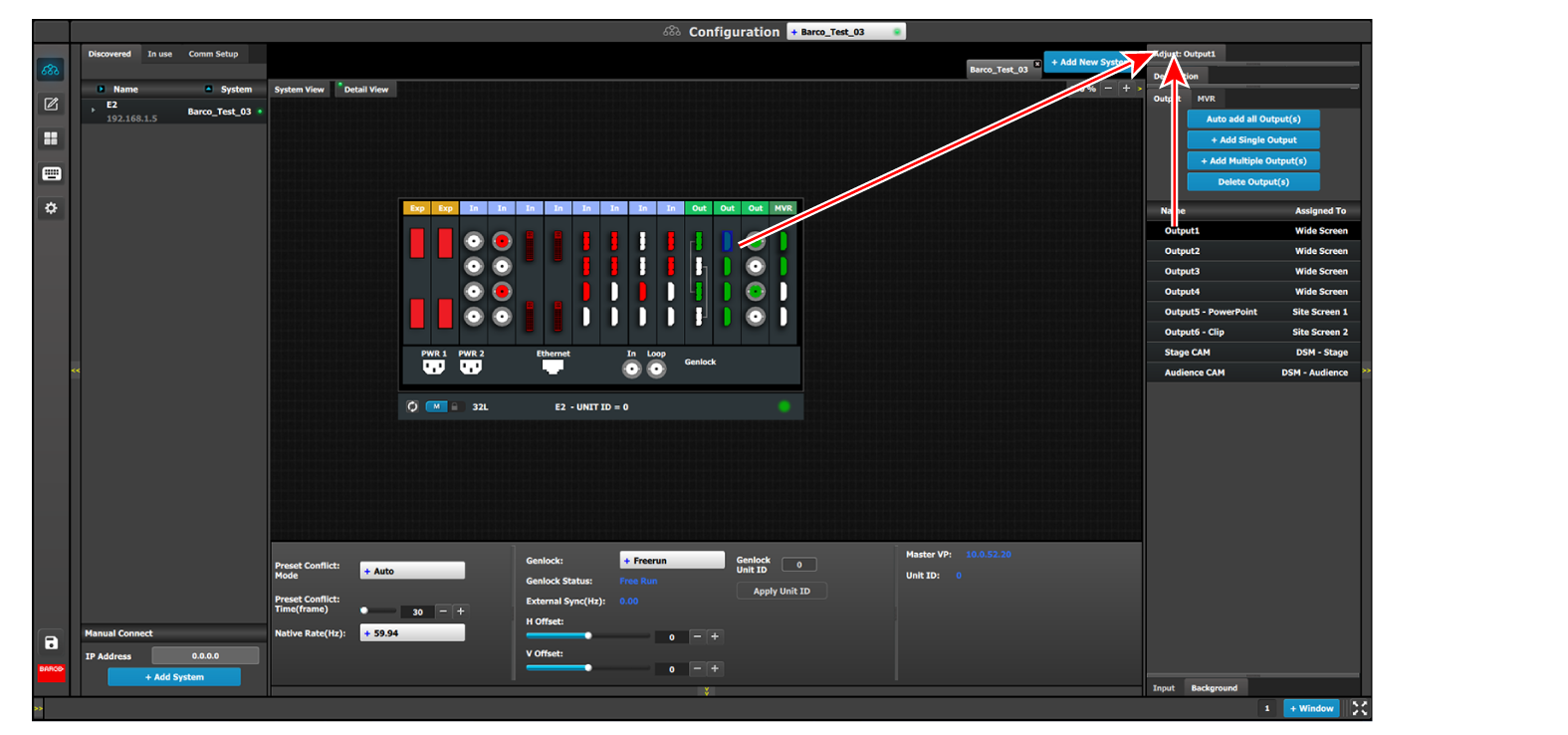

可单击“输出”选项卡，访问输出配置菜单。

该菜单提供以下内容：

  • 自动添加所有输出：该按钮用于自动将所有未分配的输入连接器分配到输出配置。
  • + 添加单路输出：该按钮用于手动将所有选定输出连接器分配到输出配置。
  • + 添加多路输出：该按钮用于手动将多个连接器分配到单个输出配置。
  • 删除输出：该按钮用于删除未使用或已过期的输出。
  • 系统上已创建了全部输出列表（例如 Output1 和 Output2）。

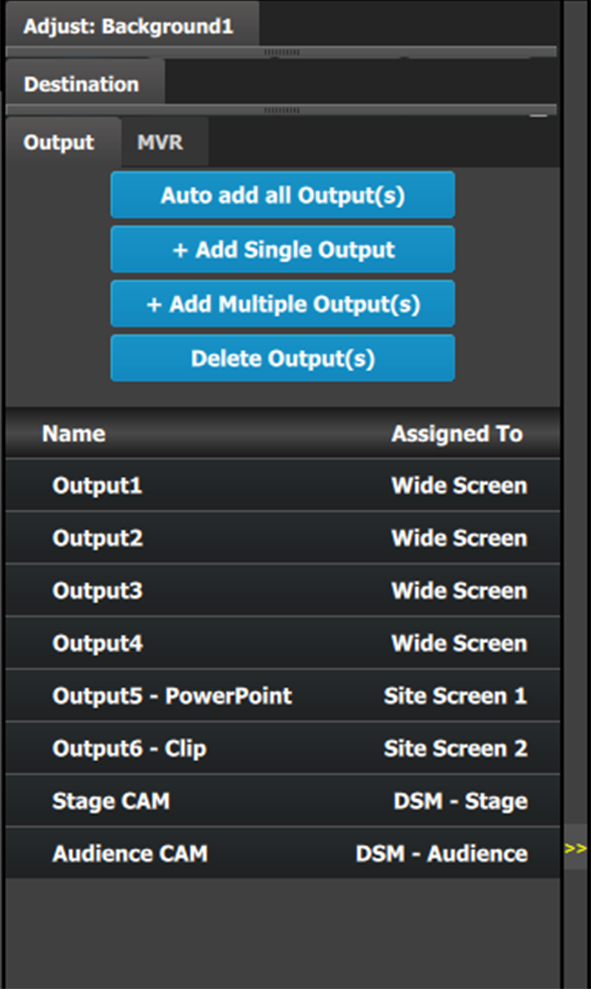

如何自动添加输出

“自动添加所有输出”按钮允许将未分配给输出配置的所有 2K 输出自动分配给单个输出配置。已分配至输出配置的输出连接器不会受到影响。下图显示了按下按钮后的情况。由于 12 个输出连接器尚未分配，12 项配置均会自动分配。

图像 6–22 “配置”菜单，“调整”区域，输出

由于软件只会自动分配 2K 输出，双链路或 4K 输出需要手动配置。请阅读下方的如何添加输出一节。

设备将在其输出上查询连接的设备以获取首选 EDID，并尝试将其指定为输出分辨率和帧速率。如未连接设备，则会将具有原生率 EMP 的标准 HD 分辨率指定为帧速率。

配置名称旁会显示输出分配目标的名称。如果输出尚未分配至任何目标，则该名称为“N/A”。

备注： 默认情况下，软件会将输出命名为 [ConnectorType]“输出 1、2、3...”用户可双击名称，在蓝色框中输入新名称，以此来为各个输出重命名。
如何添加输出

可手动向未分配的连接器添加输出配置。

  1. 选择系统图表区域中的详细视图选项卡。

  2. 从详细视图中选择任何未分配的连接器。

    选定的连接器将以蓝色突出显示。

    备注： 如果输出是 4 个 SDI 连接器提供的 4K，则需要选择 4 个 SDI 连接器。

    连接器将立刻以蓝色突出显示。

  3. 单击添加单路输出或添加多路输出按钮，具体取决于是否需要将单个或多个连接器添加为单个输出，或者是否需要将多个连接器创建为多个输出。
  4. 创建的输出现在已添加到输出列表中，可以通过单独选择这些输出，然后使用调整选项卡进行任何必要的更改来进一步配置。
如何删除输出

  1. 单击删除输出按钮。

    删除输出按钮会替换为 删除选定按钮（红色突出显示）。

  2. 单击图形区域的响应连接器。

    或者

    单击输出配置列表右侧的“x”。

    连接器将立即以蓝色突出显示。

  3. 单击删除选定按钮，完成删除。
备注： 可选择多项连接器配置，一起删除。
备注： 您仅可删除尚未在目标中分配的输出配置。
如何调整输出配置

输出调整将在“调整”面板中进行：

  1. 从配置列表选择输出

    或者

    单击连接器图形。

    一个输出即已选中。

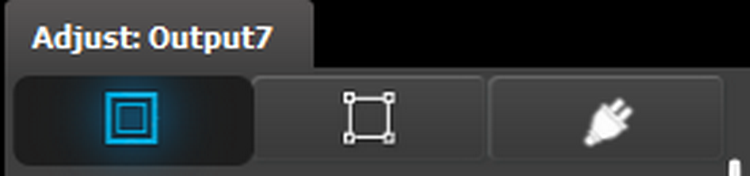

  2. 单击位于“调整”区域顶部的调整选项卡。

    图像 6–23 访问输出调整面板

    输出调整面板随即显示。

输出调整面板描述

输出调整面板分为 3 个部分

  • 主页面
  • 格式和计时
  • 连接器

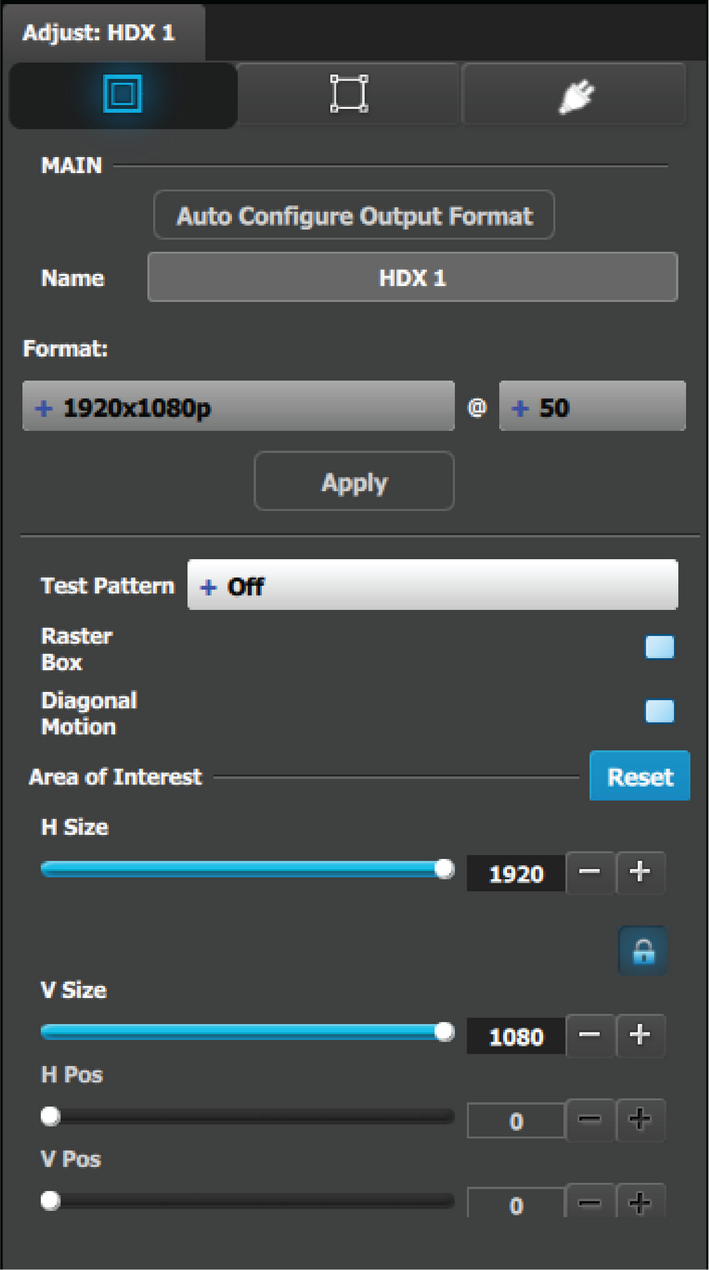

输出调整面板 > 主页面
  • 自动配置输出格式：选择输出格式，将其设置，以与连接到相应输出的显示设备的 EDID 中包含的格式相匹配。
  • 名称：可在此字段编辑输出配置的名称。
  • 格式：从下拉菜单选择输出配置的视频格式。可用格式与输出连接器容量相符。例如，如果连接器容量设置为 SL（单链路），则下拉菜单中将仅显示单链路格式。

  • 测试图案：开启测试图案，选择所需类型。默认设置是 OFF。测试图案输出类型：

    • 水平斜面
    • 垂直斜面
    • 100 色彩栏
    • 16x16 网格
    • 32x32 网格
    • 脉冲
    • 75% 色彩栏
    • 50% 灰度
    • 水平步骤
    • 垂直步骤
    • 白色
    • 黑色
    • SMPTE 栏
    • 水平对齐
    • 垂直对齐
    • 水平-垂直对齐
    • 环形对齐
    • 红色
    • 绿色
    • 蓝色
  • 栅格框：打开或关闭默认活跃区域的栅格。此栅格框是白色单像素宽的直线。

  • 对角线运动：为选定的图案开启或关闭对角线运动

    • 对于 16x16、32x32 网格，是从右上角到左上对角线运动
    • 对于 100% 色彩栏，则是从右至左运动：
    • 水平和垂直斜坡和其他模式中没有运动

  • 关注区域 (AOI)：一个栅格框，可放置在输出活跃区域内并调整其大小，它有效地使 AOI 成为新的活跃区域。

    此光栅框是一条单像素宽的绿色折线，可帮助您调整输出活动区域内的 AOI。

    AOI 菜单可用于控制：

    • “H 大小”和“V 大小”：分别调整水平和垂直位置
    • “H 位置”和“V 位置”：分别调整水平和垂直位置
    • 请注意，锁按钮供用户锁定大小的高宽比。
  • “重置”按钮：将 AOI 重置为默认值，即完整输出区域。

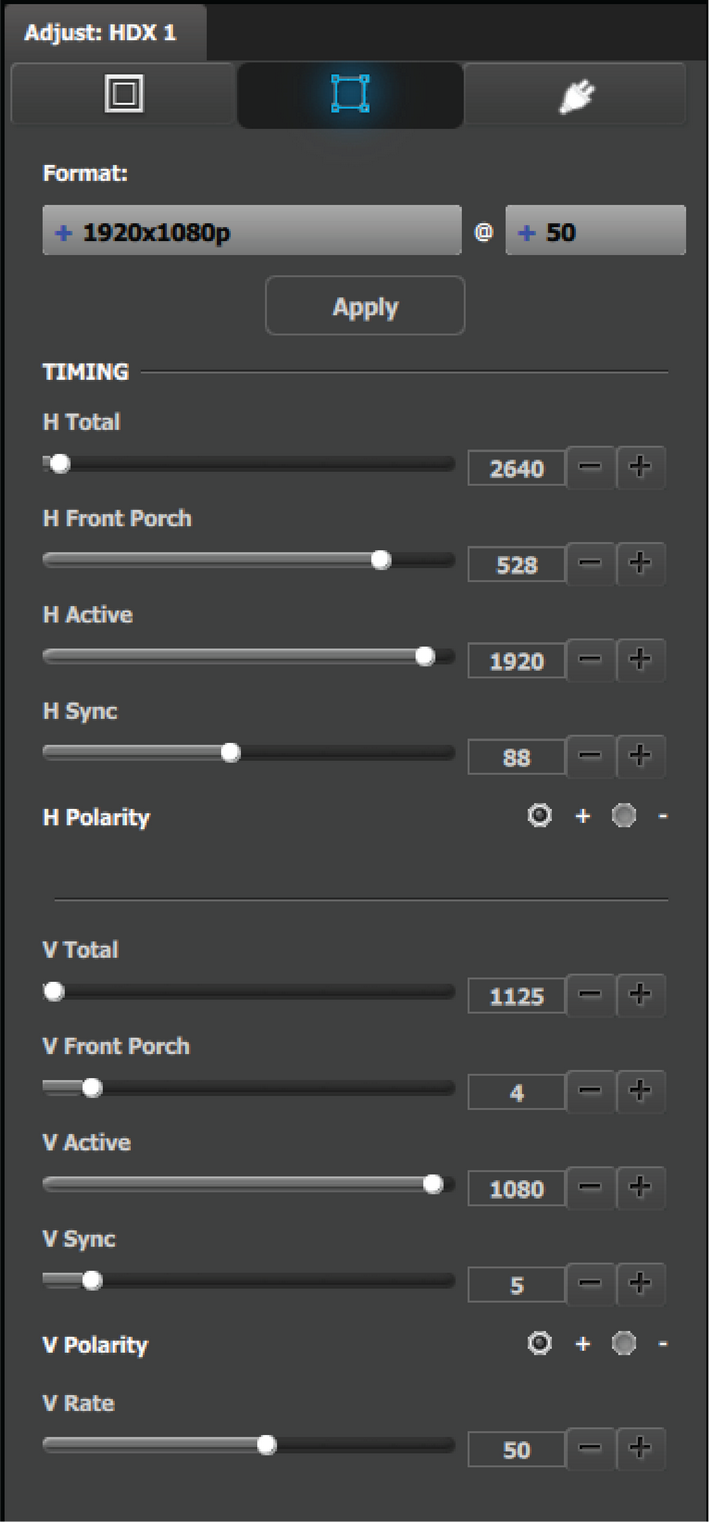

输出调整面板 > 计时菜单
  • 格式：从下拉菜单选择输出配置的视频格式。此处的调整与先前菜单中的一致。
  • H 总计：为选定输出调整每行的像素总数（以像素为单位）。
  • H 前廊：调整（以像素为单位）输出活跃区域末尾与水平同步开始之间的偏移量。
  • H 活跃：调整（以像素为单位）输出活跃区域的水平大小。
  • H 同步：调整水平同步宽度（以像素为单位）。
  • H 极性：调整水平同步脉冲的两极（活跃度高或低）（SDI 中不适用）。
  • V 总计：调整（以行为单位）各帧的总行数。
  • V 前廊：调整（以行为单位）输出活跃区域末尾与垂直同步开始之间的偏移量。
  • V 活跃：调整输出活跃区域的垂直大小（以行为单位）。
  • V 同步：调整垂直同步宽度（以行为单位）。
  • V 极性：调整垂直同步脉冲的两极（活跃度高或低）（SDI 中不适用）。
  • V 帧速率：调整垂直同步脉冲的以秒为单位的帧速率两极（活跃度高或低）（SDI 中不适用）。

注：更改这些值会导致其他设备无法检测到该视频信号。请随时使用 VESA 计时器获取最佳结果。

输出调整面板 > 连接器菜单

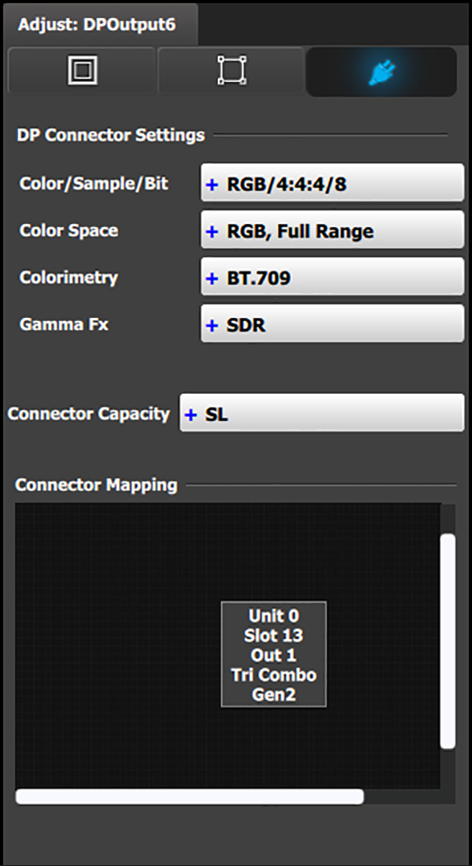

连接器菜单：输出调整 - DP

对于 DP 1.2 输出：

  • 颜色/采样率/位深：调整输出信号的颜色空间（RGB 或 YCbCr）、采样率 (4:4:4) 和位深（8、10 或 12）。
  • 颜色空间：调整色域（RGB 或 SMPTE，完整或精简）。

  • 比色：为输出选择比色 ITU-R 推荐值。

    可用的推荐值有：

    • BT.601 (SDTV)
    • BT.709 (HDTV)
    • DCI-P3（数字电影放映）

  • 灰度系数：选择输出的灰度系数格式。

    DP 连接器的灰度系数值为 SDR。

  • 连接器容量：如果连接器未按上述要求分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。

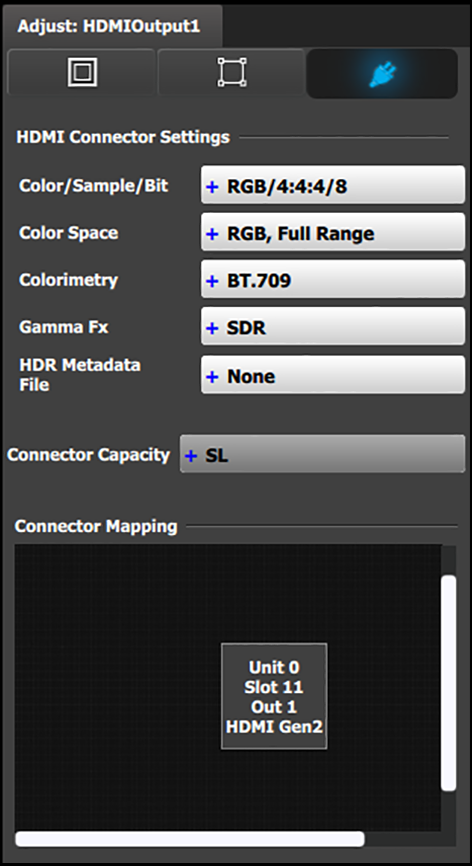

连接器菜单：输出调整 - HDMI

对于 HDMI 输出：

  • 颜色/采样率/位深：调整输出信号的颜色空间（RGB 或 YCbCr）、采样率（4:4:4 或 4:2:2）和位深（8、10 或 12）。根据连接设备的 EDID，下拉列表会显示兼容设置。
  • 颜色空间：调整色域（RGB 或 SMPTE，完整或精简）。

  • 比色：为输出选择比色 ITU-R 推荐值。

    可用的推荐值有：

    • BT.601 (SDTV)
    • BT.709 (HDTV)
    • BT.2020 (UHD) - （对 HDMI 1.4 不适用。）
    • DCI-P3（数字电影放映） - （对 HDMI 1.4 不适用。）

  • 灰度系数：选择输出的灰度系数格式。

    灰度系数值为：

    • SDR
    • HLG
    • PQ/HDR10

    注：HDMI 1.4 的唯一选择是 SDR。

  • HDR 元数据文件（仅限 HDMI 2.0）：选择用于 PQ/HDR10 格式的 HDR 元数据文件。
  • 连接器容量：如果连接器未按上述要求分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。

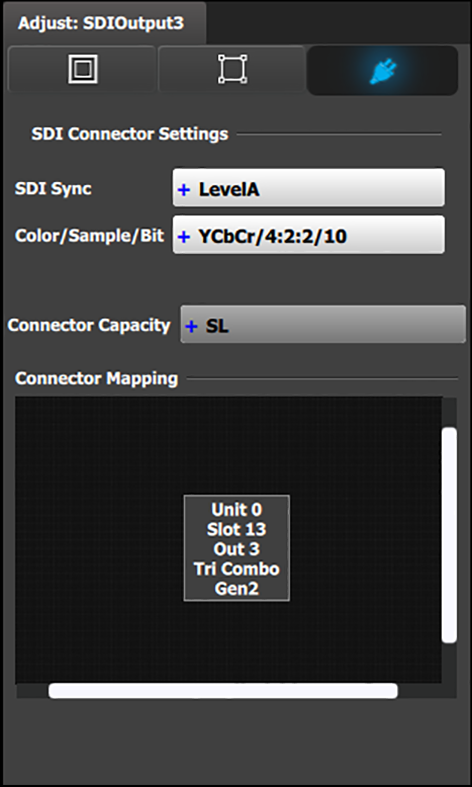

连接器菜单：输出调整 - SDI

对于 SDI 输出：

  • SDI 同步（可通过 SDI 连接器使用）：允许在 HD (1.5Gb)、3G (3Gb) 级别 A，级别 B、级别 A 2SI 或级别 B 2SI 间进行选择。

  • SDI 同步选项因输出格式而异。例如：

    • 对于 NTSC/PAL，SDI 类型仅可是 SD.
    • 1080i 或 1080p，其刷新率小于或等于 30 Hz - SDI 类型仅可是 HD。

    • 1080p，其刷新率大于 30 Hz - SDI 类型可以是：

      • 级别 A（默认）
      • 级别 B
      • 级别 A 2SI
      • 级别 B 2SI

      仅当输入/输出配置具有来自同一卡的 4 个 SDI 连接器，且输出格式为 1920 x 1080 或 2048 x 1080.时，才可使用 2SI 选项。

  • 颜色/采样率/位深：调整输出信号的颜色空间 (YCbCr)、采样率 (4:2:2) 和位深 (10)。
  • 连接器容量：如果连接器未按上述操作分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。
备注： 当在主选项卡中选择格式类型时，实际上会选择HD (1080i) 或3G SDI (1080P)。
