15.31 VFD 线

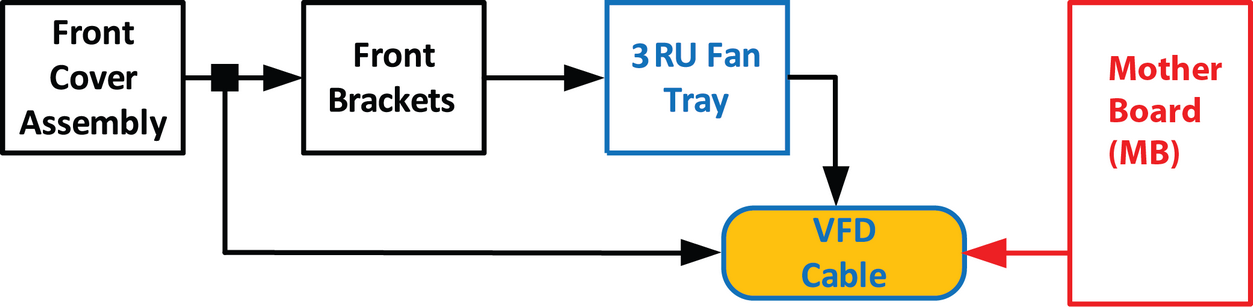

流程图
图像 15–79
备注： 扁平 VFD 线将 VFD 组件（正面）连接到主板。
备注： 扁平带状 VFD 线的一端夹在主板和主板安装座之间。拆卸该线缆需要分离这些组件。
相关零件
S3 电缆套件组
必要工具
如何拆卸 VFD 线
  1. 卸下前面板组件，并将其拉出以露出其后面的线缆（请参阅相关步骤）。

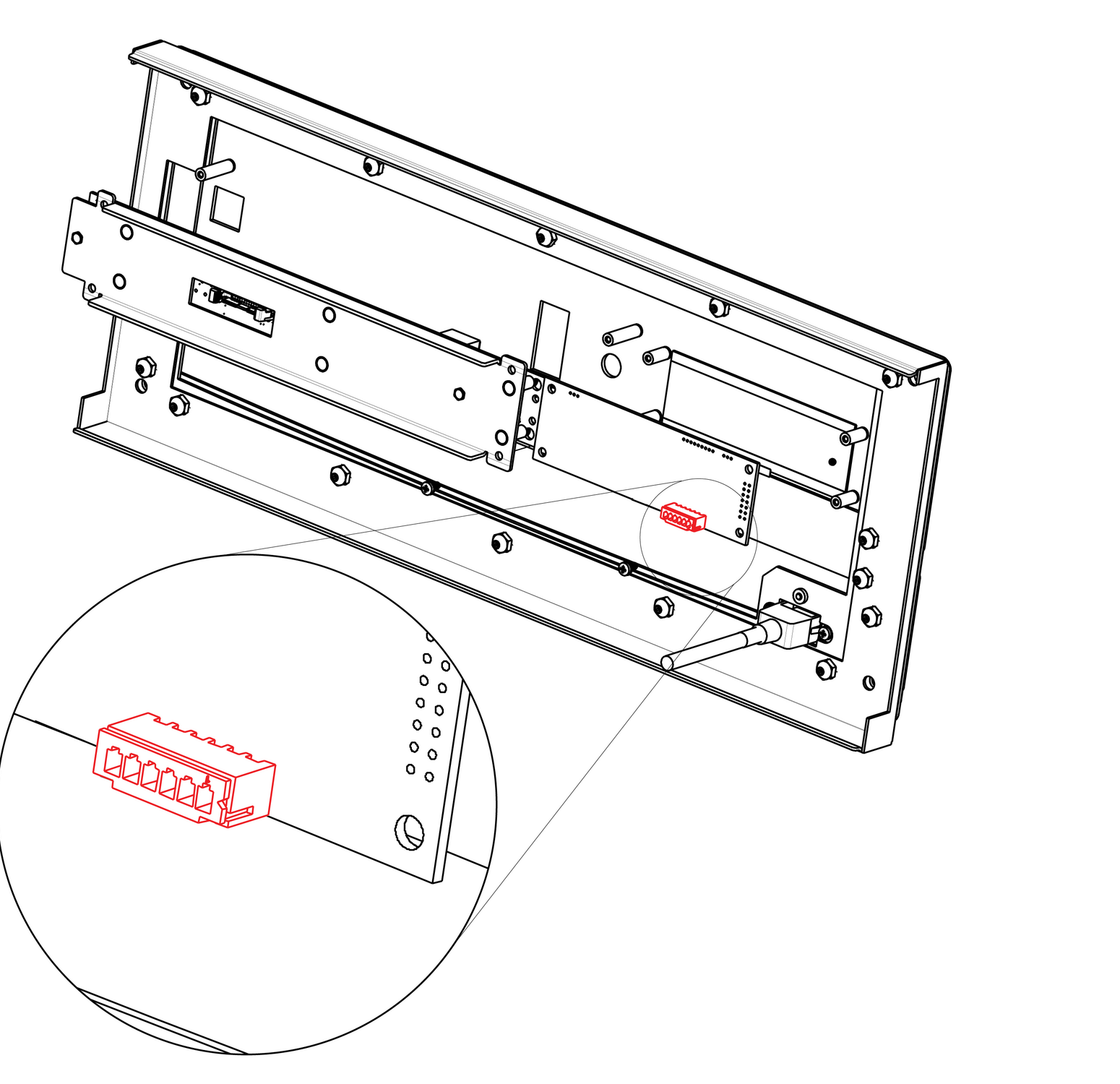

  2. 推出 VFD 连接器上的侧面锁扣，以释放 VFD 线缆。

    图像 15–80
  3. 拆卸前机架和 3RU 风扇托盘，以访问装置内部（请参考相关步骤）。

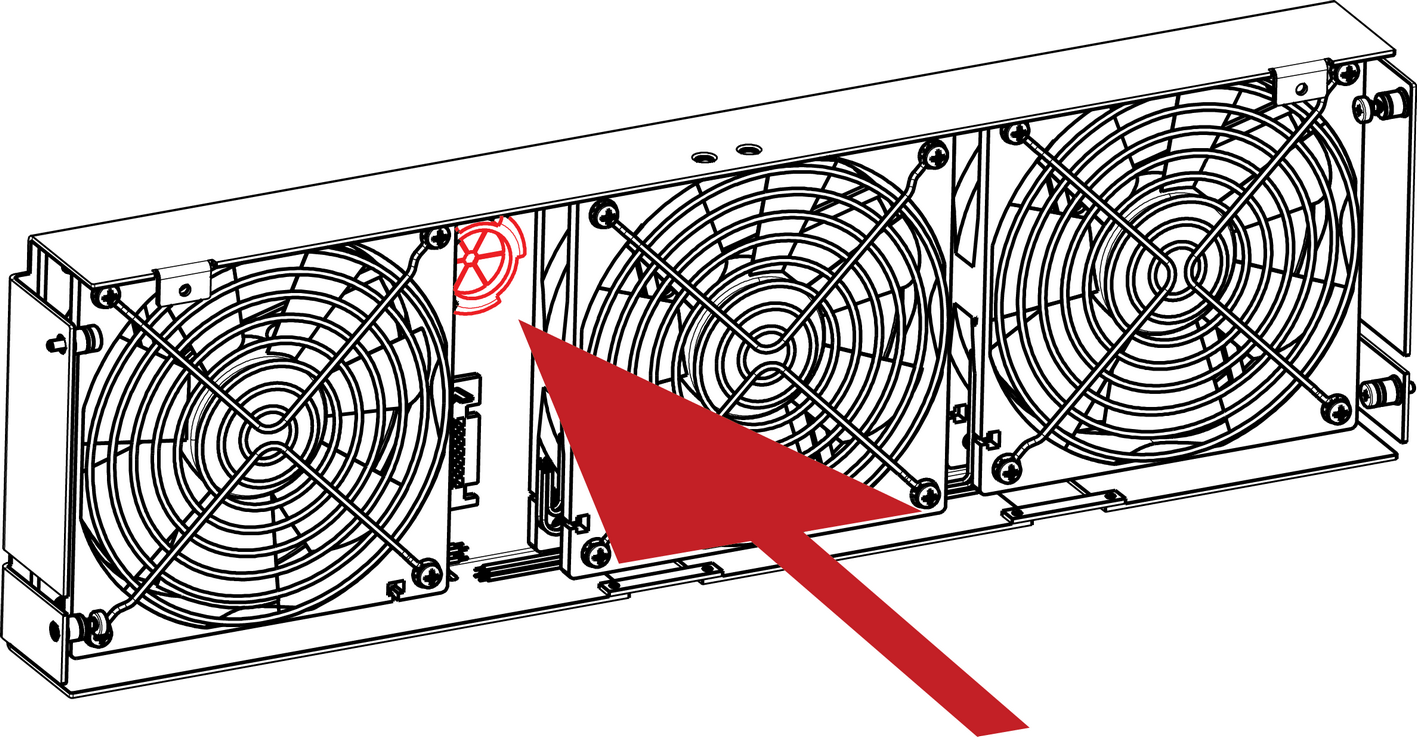

  4. 轻轻将电缆穿过位于 3RU 风扇托盘中的索环。

    图像 15–81
    备注： 从此步骤开始，只有 VFD 线的另一端与主板保持连接。然而，必须从主板安装座上卸下主板以拔掉它。（请参考“流程综述”）。

  5. 拆卸以下组件，以访问主板：

    • 后面板卡（VPU、Link、I/O）
    • CPU 模块。
    • 链接卡插入器。
    备注： 请参考相关流程，拆卸这些部件。拆除这些部件需要从设备中拆卸大量部件（电源、电源转接层、电源导向器、侧支撑板...）
    备注： 无需拆卸固态存储器、系统电池和其他电缆，即可访问主板固定螺钉。

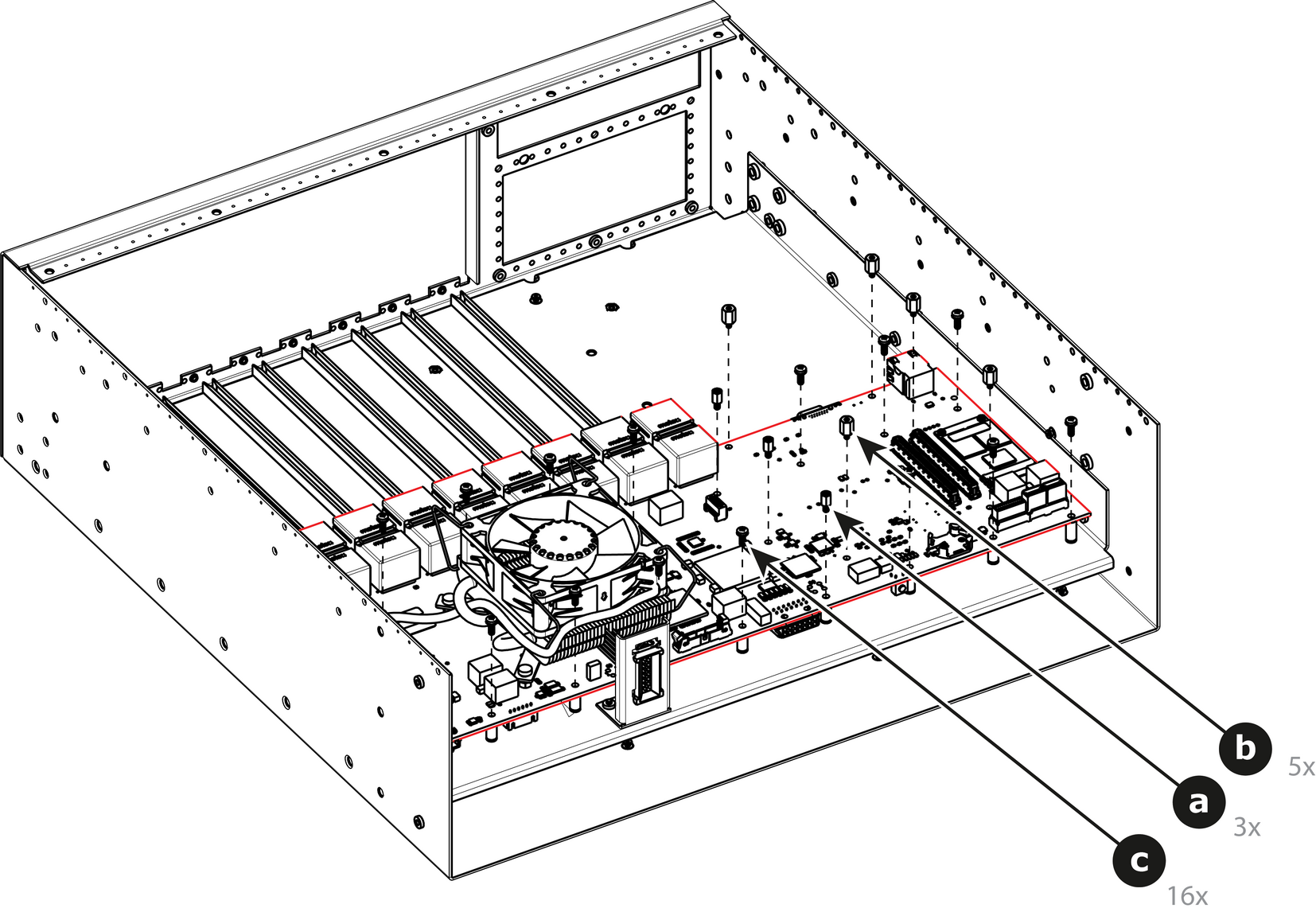

  6. 将主板从主板安装座中拆除。

    1. 拆卸将主板连接到主板安装座的三个 m/f 支架 (4-40 X 3/16” .25”)。
    2. 拆卸将主板连接到主板安装座的五个 m/f 支架 (m2.5 X 8mm)。

    3. 拆下将主板固定到主板安装座的十六个长平头 SEMS 螺钉（4-40x.31” - SEMS 指的是集成锁紧垫圈）。

      图像 15–82

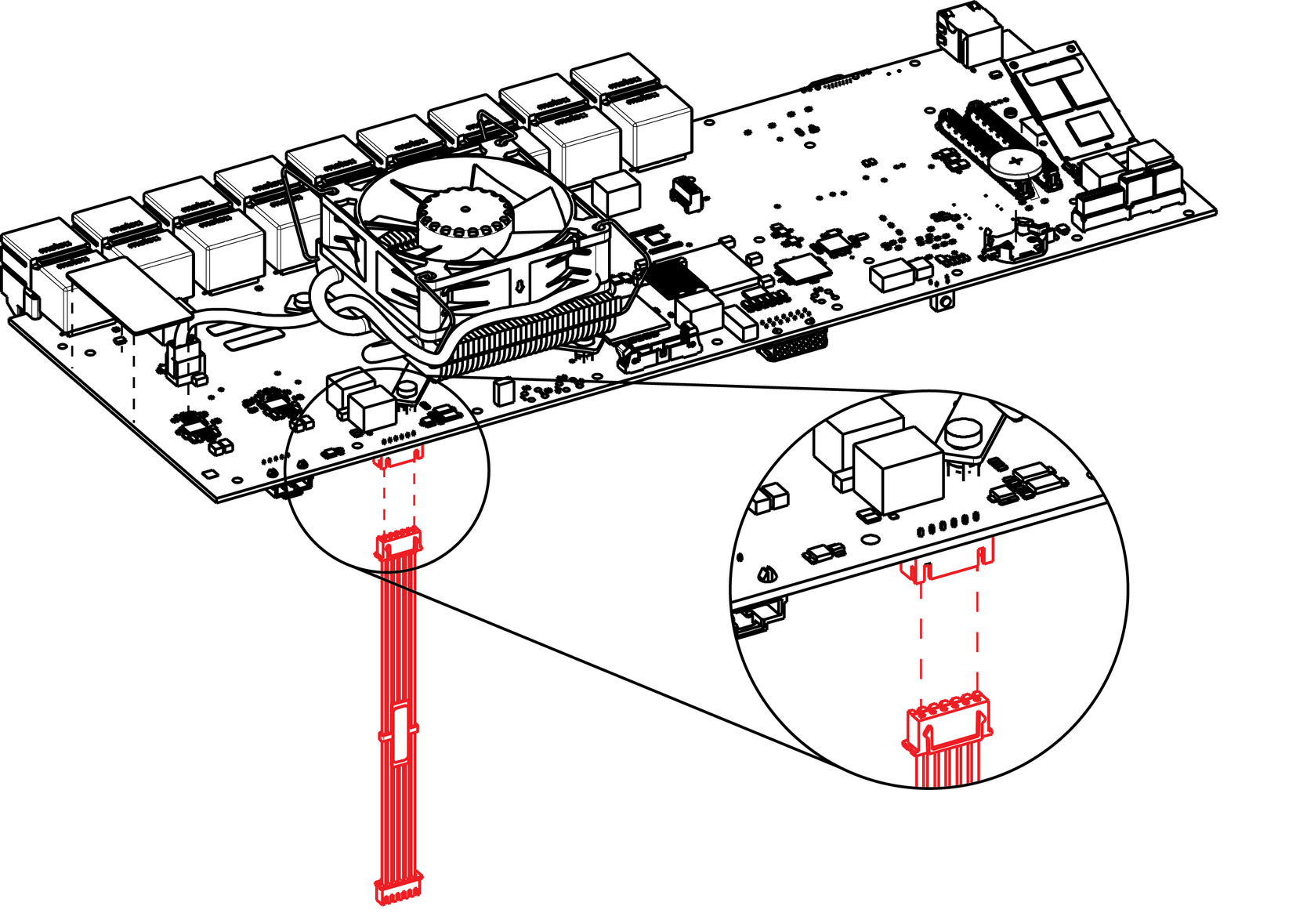

  7. 找到插在主板上的 VFD 线。

    图像 15–83
  8. 拔出 VFD 线。
  9. 将线缆从设备拔出。
如何安装 VFD 线

要安装 VFD 线，请按该流程的反向顺序进行。
