综述
处理最多四个独立 SDI 信号，通过单链路、双链路 (1.5G) 或四链路 (3G) 支持 SD、HD 和 3G。

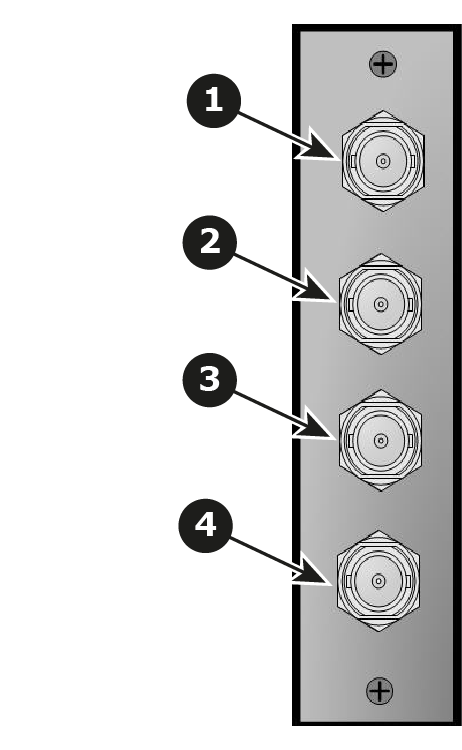

下图显示了 SDI 输出卡的后面板连接器：
| 1 | BNC 连接器 - SDI 1 |
| 2 | BNC 连接器 - SDI 2 |
| 3 | BNC 连接器 - SDI 3 |
| 4 | BNC 连接器 - SDI 4 |
4.12 SDI 输出卡
功能
- 提供最多 4 个独立信号
- 自动 SD、HD 和 3G SDI 切换
- 单链路 SD/HD/3G SDI 输出
- 四链路 UHD 输出为 4x HD/3G-SDI 输出
产品规格
支持的格式：
信号类型 BNC 连接器最低数量 每张卡最多通道数量 标准 示例 SD 1 4 SMPTE 259M-C 480i、576i (NTSC/PAL) HD 1 4 SMPTE 292M 1920x1080 @ 59.94i/50i
1920x1080psf @ 23.98/24/25/29.97/30
720x480 @ 60p/50p
3G 1 4 SMPTE 424M
Barcolink
1920x1080 @ 60p/50p
1920x1200 @ 60p/50p
4K / UHD 4 1 SMPTE 292M
SMPTE 2048-2
图像映射：象限
3840x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI
4096x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI
4K / UHD 4 1 SMPTE 424M
SMPTE 2048-2
图像映射：象限
3840x2160 @ 50/59.94/60 作为 4x 3G-SDI
4096x2160 @ 50/59.94/60 60 作为 4x 3G-SDI
支持级别 A 和 B
4K / UHD 4 1 SMPTE ST 425-5 图像映射：隔行扫描细分 (2SI)
3840x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI
4096x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI
3840x2160 @ 50/59.94/60 作为 4x 3G-SDI
4096x2160 @ 50/59.94/60 60 作为 4x 3G-SDI
支持级别 A 和 B
