此卡提供 4 BNC 连接器，用于支持单链路 SD、高清和 3G-SDI 输入，以及超高清 (UHD) 格式和四链路高清和 3G-SDI 输入。

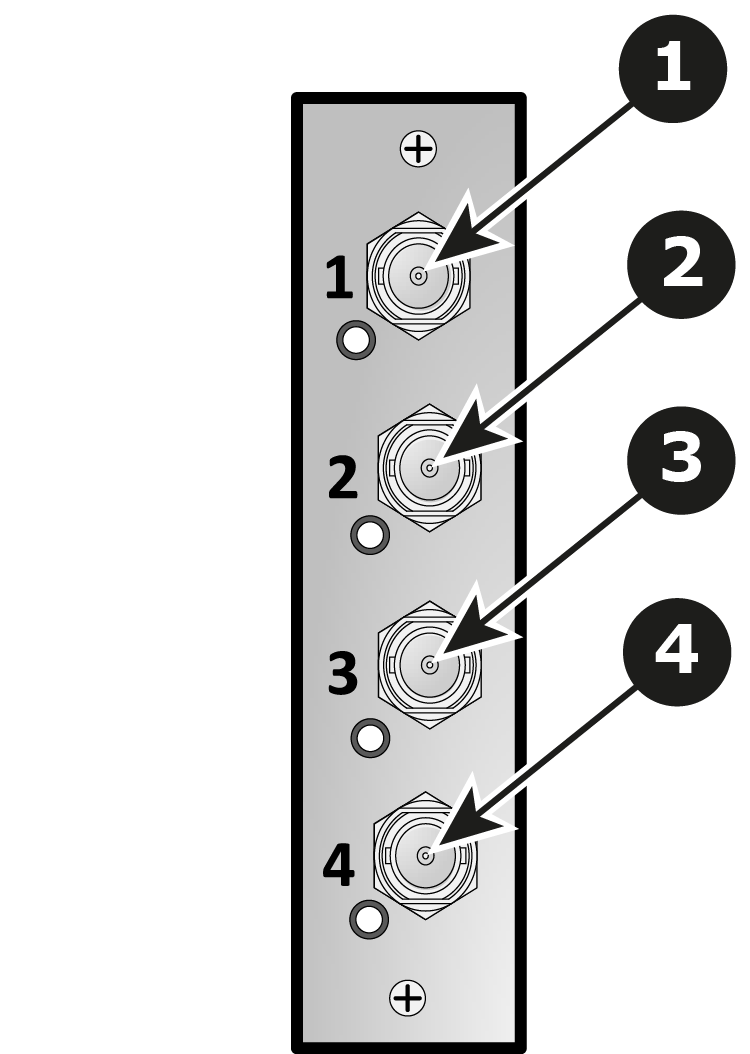

下图显示了 SDI 输入卡的后面板连接器：
| 1 | BNC 连接器 - SDI 1，在检测到有效同步时，其 LED 指示灯变成绿色 |
| 2 | BNC 连接器 - SDI 2，在检测到有效同步时，其 LED 指示灯变成绿色 |
| 3 | BNC 连接器 - SDI 3，在检测到有效同步时，其 LED 指示灯变成绿色 |
| 4 | BNC 连接器 - SDI 4，在检测到有效同步时，其 LED 指示灯变成绿色 |
支持的格式：
| 信号类型 | BNC 连接器最低数量 | 每张卡最多通道数量 | 标准 | 示例 |
| SD | 1 | 4 | SMPTE 259M-C | 480i、576i (NTSC/PAL) |
| HD | 1 | 4 | SMPTE 292M | 1920x1080 @ 59.94i/50i 1920x1080psf @ 23.98/24/25/29.97/30 720x480 @ 60p/50p |
| 3G | 1 | 4 | SMPTE 424M Barcolink | 1920x1080 @ 60p/50p 1920x1200 @ 60p/50p |
| 4K / UHD | 4 | 1 | SMPTE 292M SMPTE 2048-2 | 图像映射：象限 3840x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI |
| 4K / UHD | 4 | 1 | SMPTE 424M SMPTE 2048-2 | 图像映射：象限 3840x2160 @ 50/59.94/60 作为 4x 3G-SDI 4096x2160 @ 50/59.94/60 60 作为 4x 3G-SDI 支持级别 A 和 B |
| 4K / UHD | 4 | 1 | SMPTE ST 425-5 | 图像映射：隔行扫描细分 (2SI) 3840x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30 作为 4x HD-SDI
3840x2160 @ 50/59.94/60 作为 4x 3G-SDI 4096x2160 @ 50/59.94/60 60 作为 4x 3G-SDI 支持级别 A 和 B |
