15.24 电源转接组件

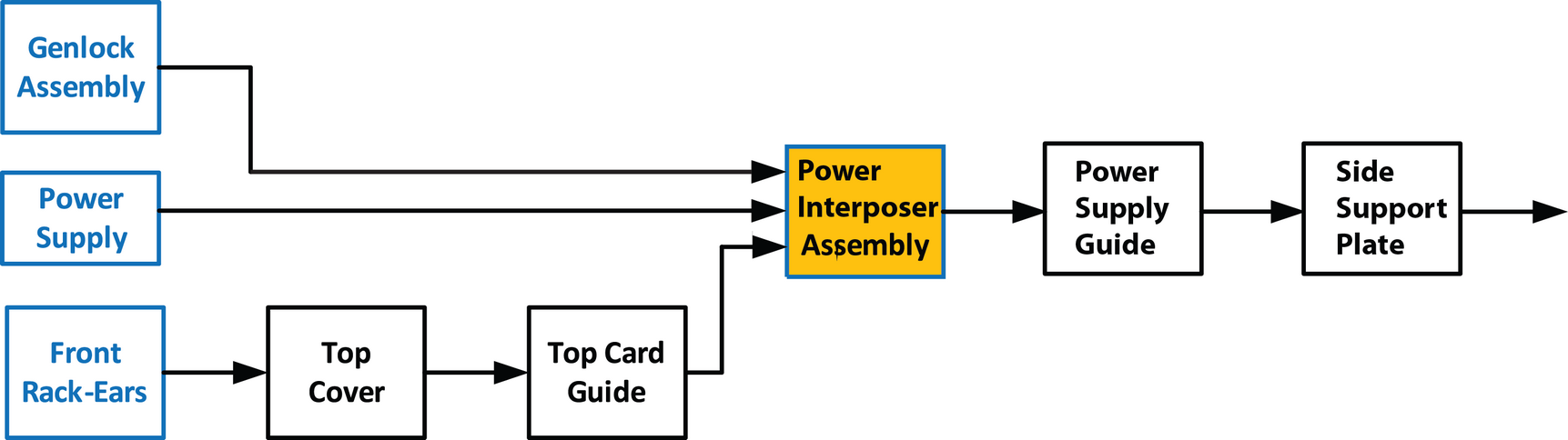

流程图
图像 15–55

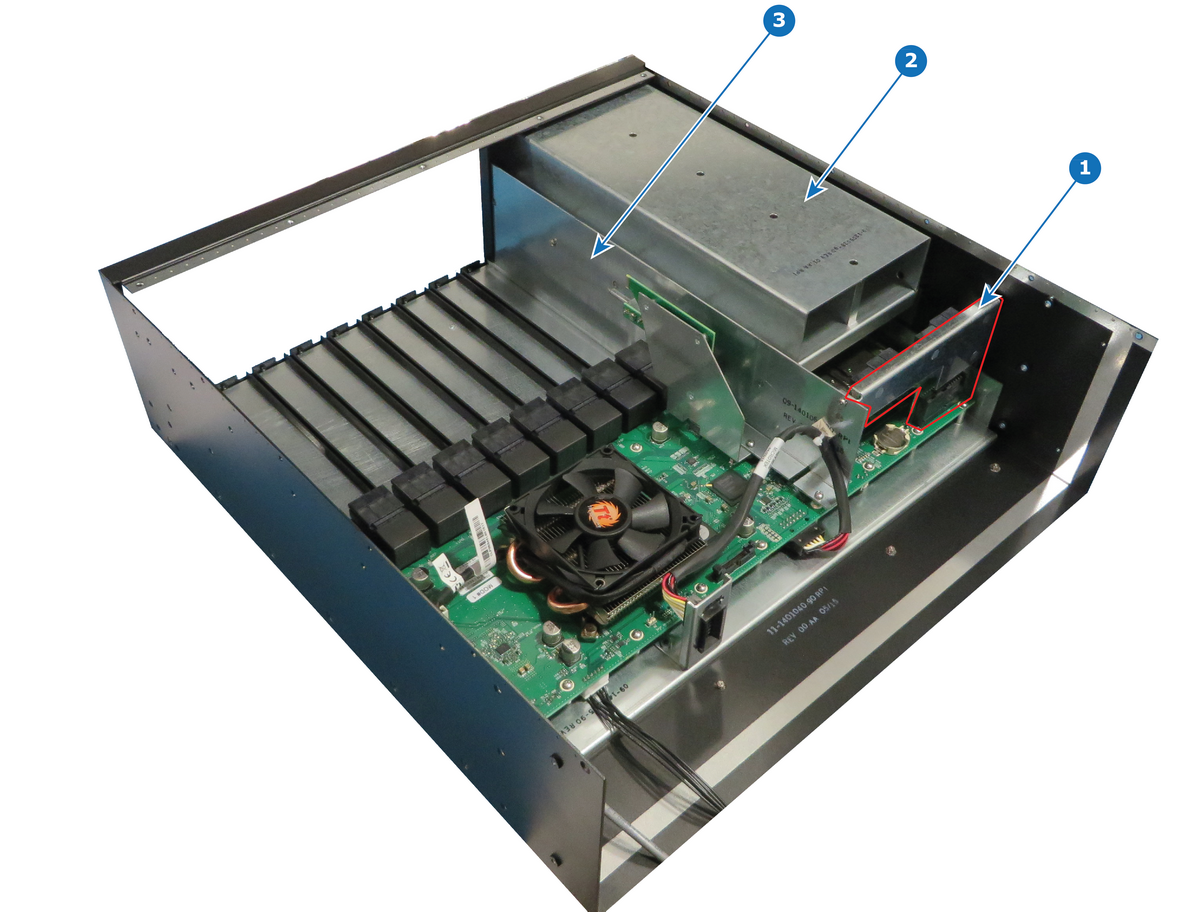

概述
图像 15–56
1
电源转接层
2
电源导向器
3
侧支撑板
相关零件
电源转接组件
必要工具

1 x 飞利浦 2 号螺丝刀

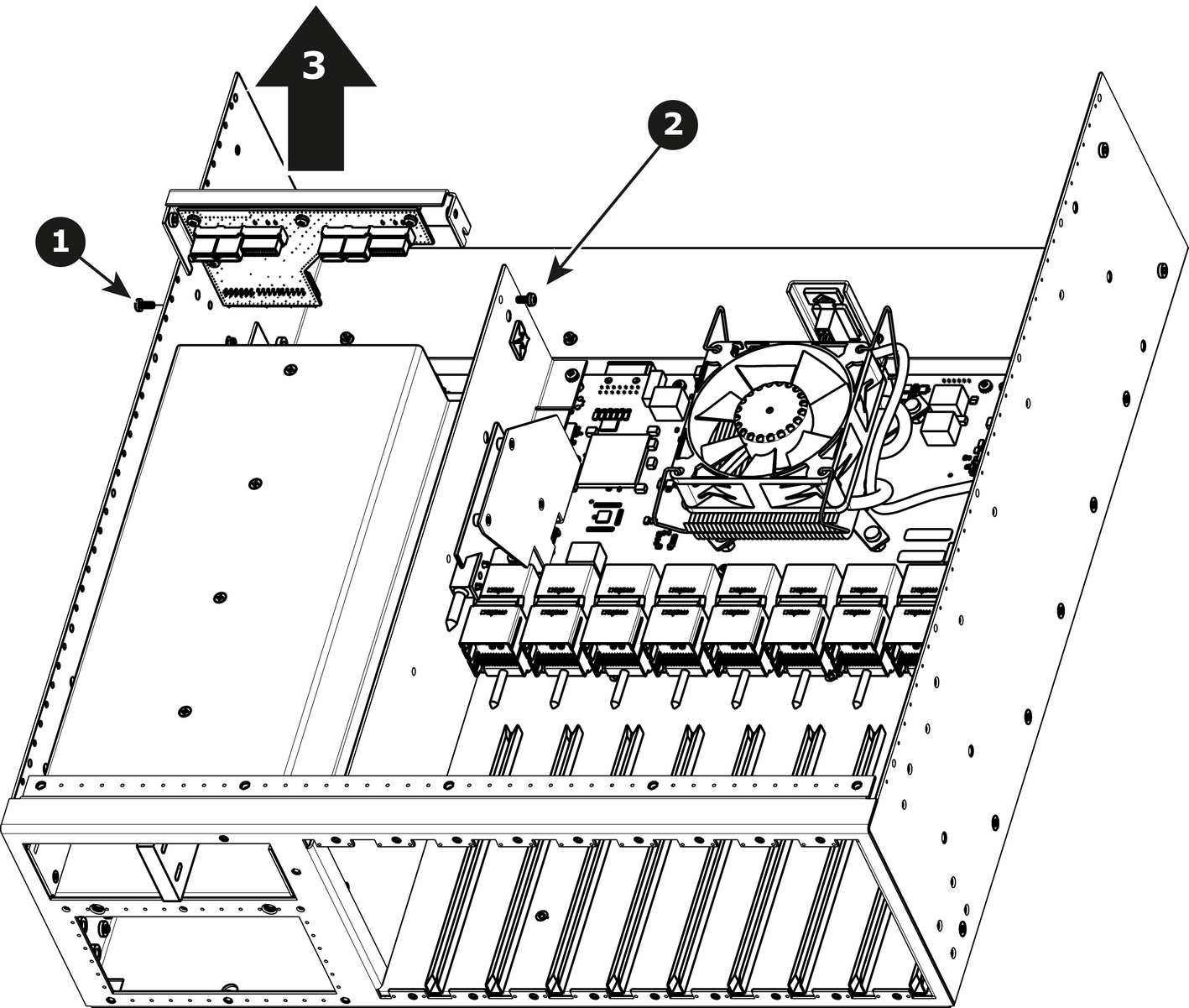

如何拆卸电源转接组件
  1. 卸下将电源转接组件连接到机箱侧面的平头螺钉（4-40x0.25 - 黑色）。
  2. 卸下将电源转接组件连接到侧支撑板的平头螺钉（4-40x0.25 - 不锈钢）。

  3. 轻轻将电源转接组件从装置中拉出。

    图像 15–57
如何安装电源转接组件

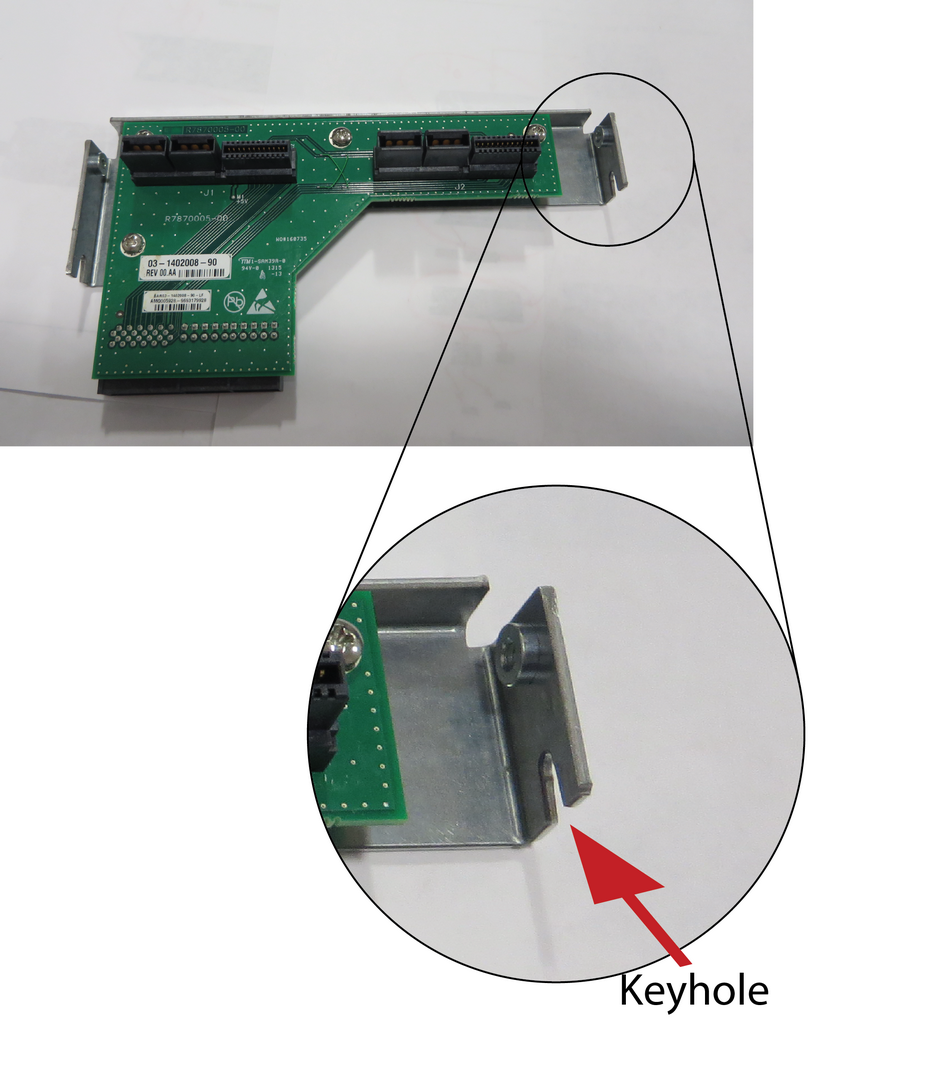

  1. 将电源转接组件和导向器安装到金属板的锁眼。

    备注： 将连接器内的电源转接组件完全推入主板。轻微用力，直至其完全插入。
    图像 15–58
  2. 安装两个螺钉。
