流程图

概述

由于必须从主板底部卸下散热器销，因此必须先将主板从机箱中拆除，然后才能卸下或更换散热器。

相关零件

必要工具

无。

如何拆卸主板散热器

1. 移开顶盖。
2. 拆卸 EX 主板。
3. 将主板底面朝上。
4. 将散热器销插入，使它们穿过主板，但不与散热器分离。

5. 将主板翻转过来，然后将主板散热器与散热器销一起卸下。



如何安装主板散热器

注意：将散热器从主板上卸下后，请勿再次使用散热器。导热膏将不再正确定位，并且在拆卸期间销的收缩将导致它们无法准确紧固到主板。使用散热器更换套件。

要在 EX 主板上安装替换散热器，请执行以下步骤。

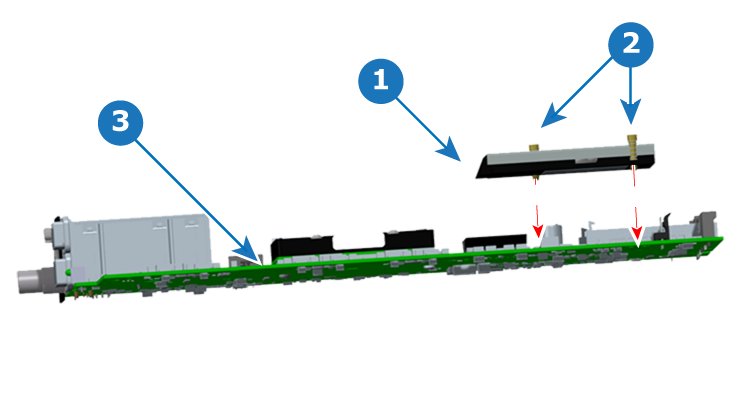

1. 将散热器销钉对准主板上的销孔。

2. 将替换散热器放置在 EX 主板上。

   注：散热器上的开口散热片应指向 CPU 部分，如图所示。

3. 将散热器销推入，使销顶部与散热器顶部齐平。
