14.20 CPU 模块

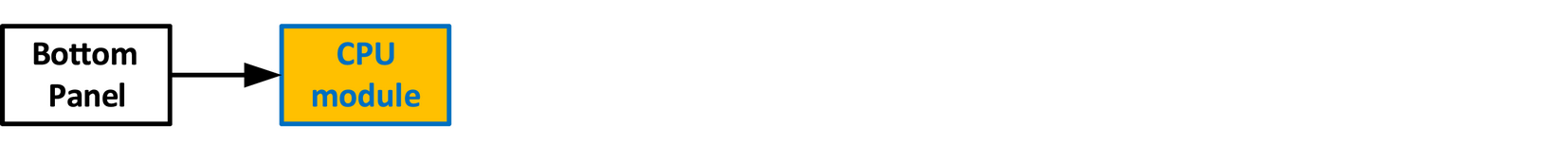

流程图
图像 14–55
备注： 在继续拆卸 CPU 模块前，您需要按照相关步骤中的说明卸下底板。
概述

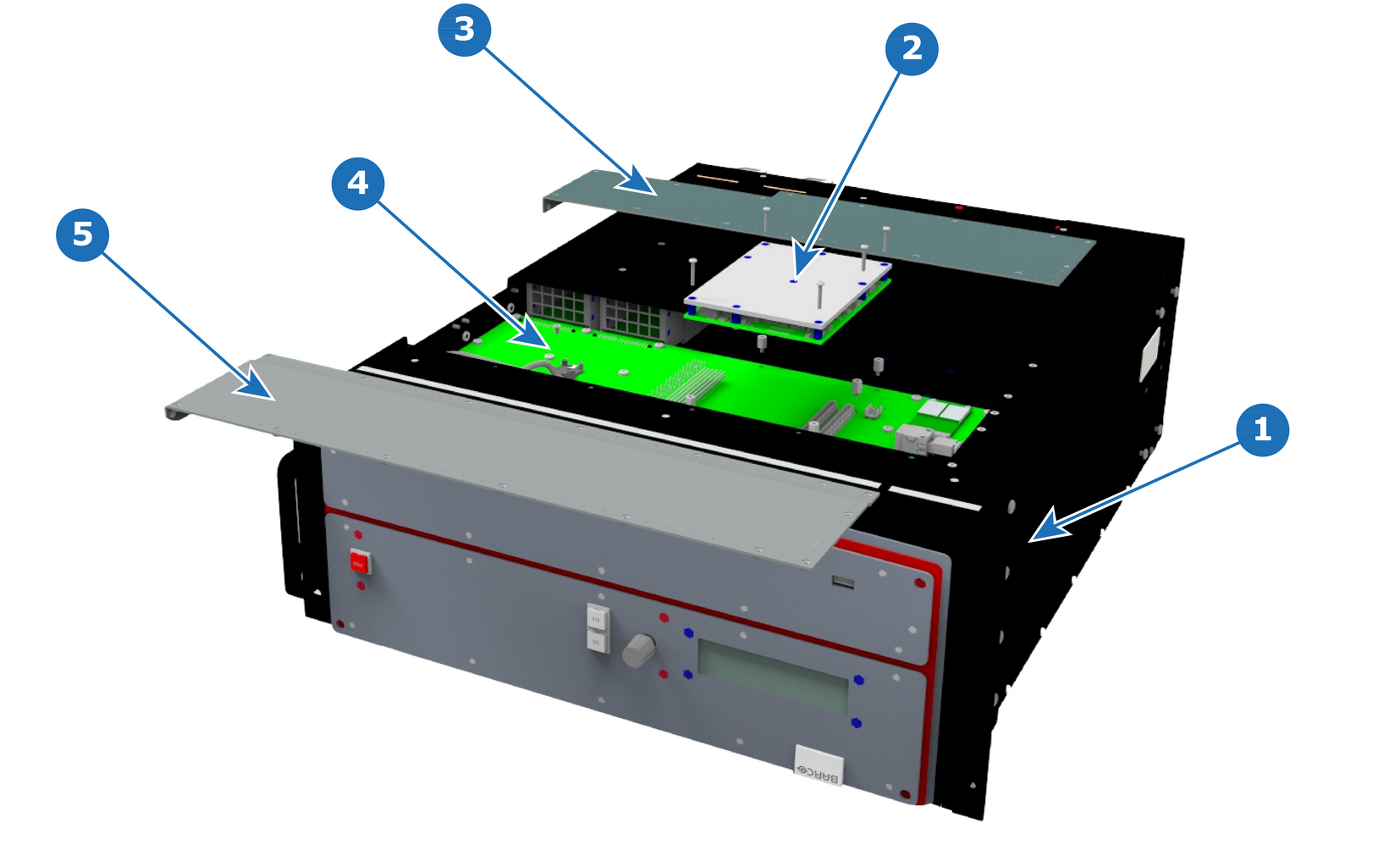

图像 14–56 CPU 模块 - E2 Gen 1
1
机箱
2
CPU 模块
3
底板零件 1
4
系统卡。
5
底板零件 2
图像 14–57 CPU 模块 - E2 Gen 2
1
机箱
2
CPU 模块
3
系统卡
相关零件
CPU 模块
必要工具

1 x 飞利浦 2 号螺丝刀

如何拆卸 E2 Gen 1 CPU 模块

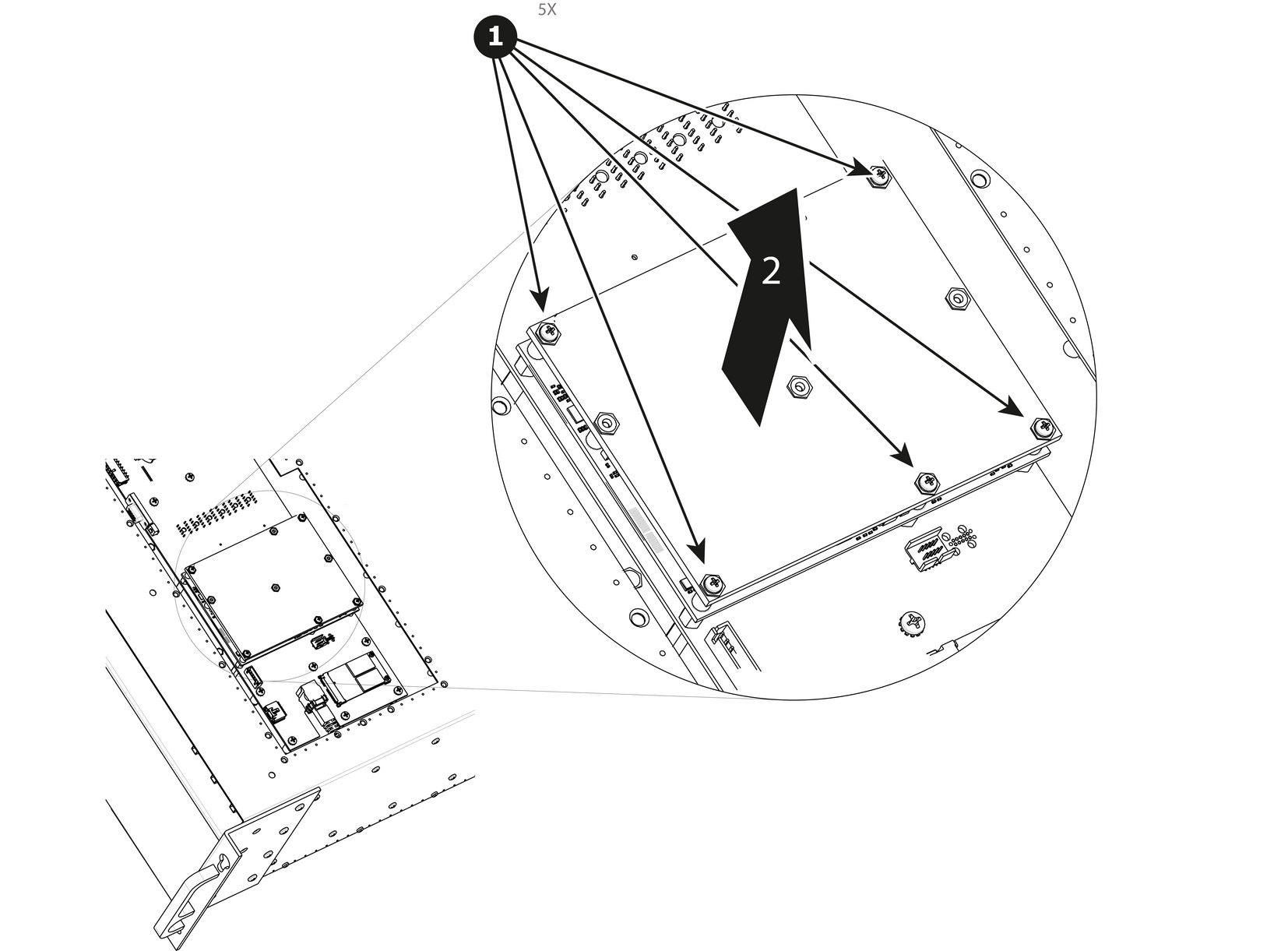

  1. 拆卸将 CPU 模块附加到系统卡的 5 个螺钉。

  2. 小心将 CPU 抬起，将其取出。

    图像 14–58 拆卸 CPU 模块 - E2 Gen 1
如何拆卸 E2 Gen 2 CPU 模块

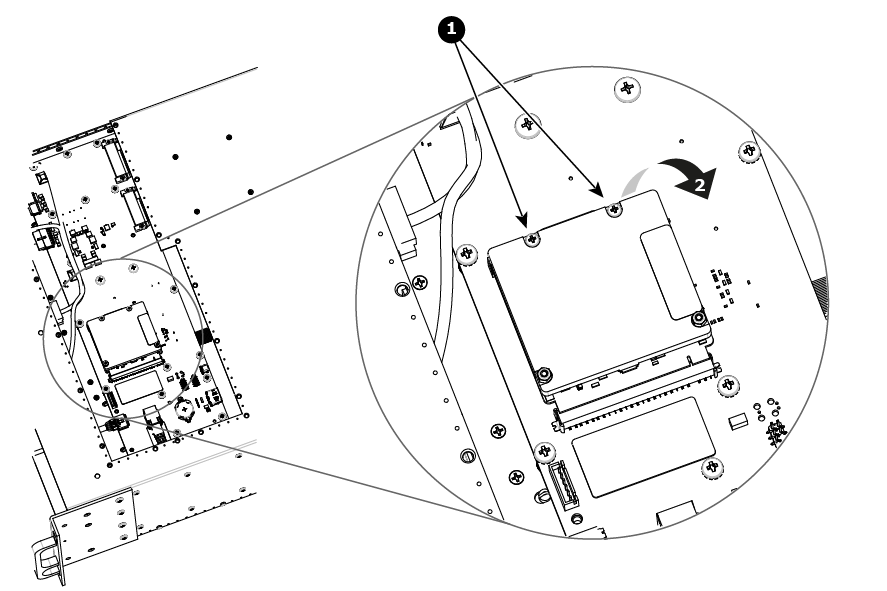

  1. 拆下 CPU 模块左侧的两颗螺钉。

    图像 14–59 拆卸 CPU 模块 - E2 Gen 2

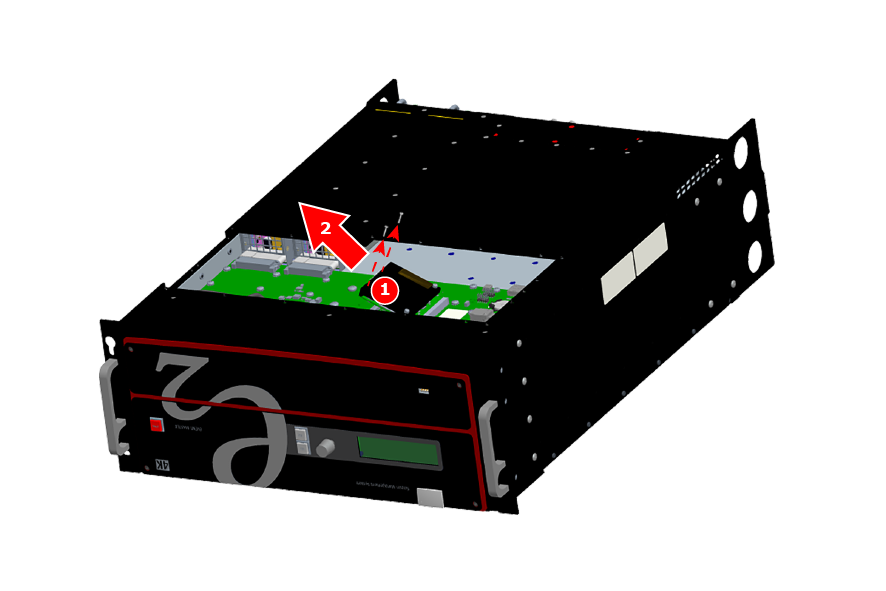

  2. 抬起 CPU 模块的空白边缘，然后将其轻轻从主板 CPU 模块连接器中拉出。

  3. 将 CPU 模块从机箱拆除。

    图像 14–60 拆卸 E2 Gen 2 CPU 模块
如何安装 CPU 模块

要安装 CPU 模块，请按该流程的反向顺序进行。
