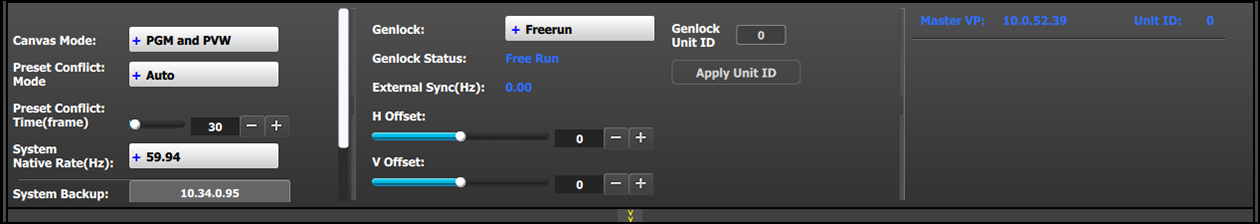

综述

可在此区域访问与所选系统相关的通用参数。用户可选择系统的预设冲突解决模式、本机速率和同步锁相模式。

描述

• 画布模式：用户可通过画布模式在“PGM 和 PVW”画布模式（默认设置）和“仅 PGM ”画布模式之间进行选择。

  • PGM 和 PVW - （默认值）每当创建屏幕目标时，该设备为“预览”(PVW) 和“节目”(PGM) 预留高达 20 万像素的画布。

    预览画布使用户能够在将更改输出至屏幕目标前预览这些更改。

  • 仅 PGM -“仅 PGM”模式会将 PGM 画布的量翻倍到 40 万像素，原因是设备无需再为 PVW 预留画布。

    • 由于系统不再维护预览画布，因此背景将切换到节目画布 (PGM)。但是，混合图层仍会在不同源之间混合。
    • 色度键功能在“仅 PGM”模式下不可用。亮度键功能在“仅 PGM”模式下可用。

    更新画布模式后，按下菜单导航栏底部的“全部保存”按钮（屏幕左侧边缘）保存配置，然后软重置/重启系统的设备，以重新配置 VPU 卡。

    注：对于 E2，多画面可用的最大画布链路数为 8，而 S3 为 4。

• 预设值冲突：模式 - 当使用单个图层时，预设值恢复修改当前节目上的源图层时，可能会发生冲突。您可选择三个预设值冲突模式，以解决这些冲突。

  • 自动 - 系统执行必要的操作以正常地将预设值恢复到预览并等待用户转换到节目。
  • 强制恢复 - 系统直接将预设值恢复到节目。节目不受保护。

  • 用户确认 - 系统向用户显示一个弹出窗口，询问在检测到冲突时应该执行什么操作。

    用户确认选项：

    • 解决 -“全部转换”或“切换”：执行必要的操作以解决冲突，并执行“全部转换”或“切换”，以将预设值引入节目。
    • 解决 - 等待：执行必要的操作以解决冲突，并等待用户手动按“全部转换”或“切换”。
    • 取消：取消整个预设值恢复操作。
  • 关闭 - 系统会向用户发出有关任何预设值恢复冲突的错误消息，但不会显示解决问题的弹出菜单。
• 预设值冲突：时间（帧）是系统在自动执行全部转换时需要花费的时间。

• 系统本机速率 (Hz)：系统本机速率，以 Hz 为单位（每秒转速）。可用选项：

  23.98	30	59.94	120
  24	47.95	60
  25	48	100
  29.97	50	119.88

  使用该设备，本机系统速率需要与通用帧速率匹配。

• 系统备份备份系统的 IP 地址。

  输入备份设备的 IP 地址，然后按下“ 同步”按钮，以将活跃系统的设置推送到备份系统。

• 同步锁相：从选项自由运行、锁定到外部或锁定到设备 ID 中选择系统同步锁相模式。
• 同步锁相状态：报告系统的同步锁相模式状态：已锁定或未锁定。
• 水平偏移：水平同步可以偏移，以匹配同步锁相情形。调整以毫秒计。
• 垂直偏移：垂直同步可以偏移，以匹配同步锁相情形。调整以毫秒计。
• Master VP：报告设备在本地网络的 IP 地址。
• 设备 ID：报告设备 ID 编号。识别不同设备所需的 ID 用作单个或链接系统，以便扩展输入、输出或图层。
