A.24 标准连接器引脚

DisplayPort 连接器引脚

下图显示了 DisplayPort 连接器。

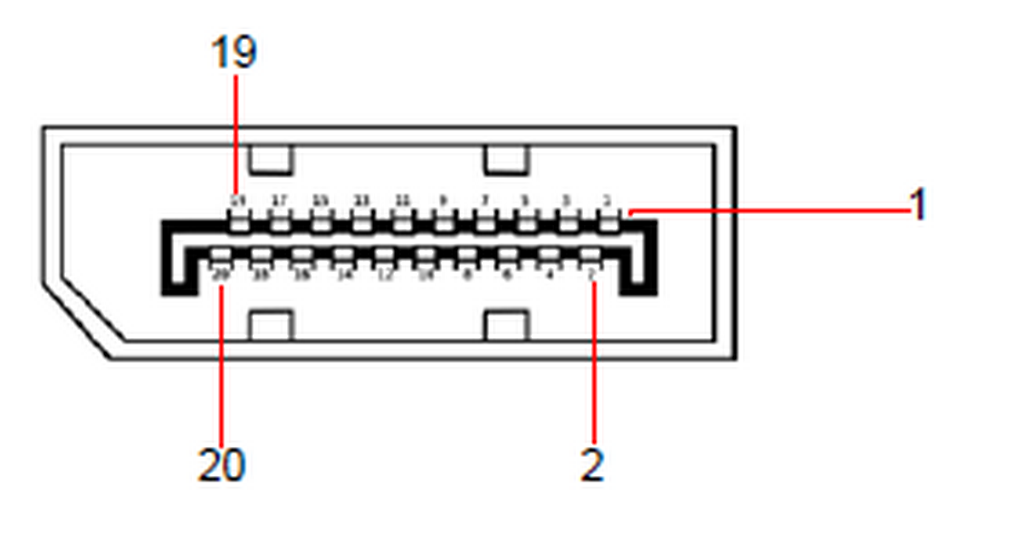

图像 A–1 DisplayPort 连接器

下表列出了 DisplayPort 连接器的引脚。

DisplayPort 连接器
针脚	信号	针脚	信号
1	ML_Lane 0 (p)	11	GND
2	GND	12	ML-Lane 3 (n)
3	ML_Lane 0 (n)	13	CONFIG1（连接到接地）
4	ML-Lane 1 (p)	14	Config2（连接到接地）
5	GND	15	AUX CH (p)
6	ML_Lane 1 (n)	16	GND
7	ML-Lane 2 (p)	17	AUX CH (n)
8	GND	18	热插拔检测
9	ML_Lane 2 (n)	19	返回（返回电源）
10	ML_Lane 3 (p)	20	DP_PWR 连接器电源 (3.3 V, 500 mA)

DVI 连接器引脚

下图显示了 DVI 连接器。

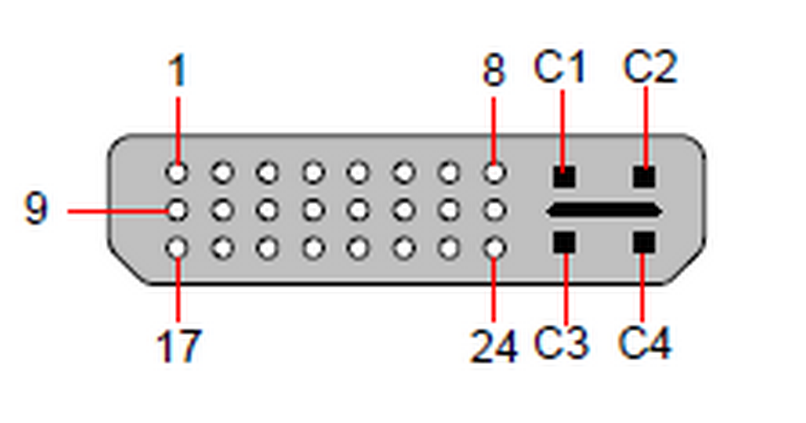

图像 A–2 DVI 连接器

下表列出了 DVI 连接器的引脚。请注意：

T.M.D.S = 转换最小化差分信号
DDC = 显示器数据通道

DVI 连接器
针脚	信号	针脚	信号
1	T.M.D.S. Data 2-	13	T.M.D.S. Data 3+
2	T.M.D.S. Data 2+	14	+5V Power
3	T.M.D.S. Data 2/4 Shield	15	ground (for +5V)
4	T.M.D.S. Data 4-	16	热插拔检测
5	T.M.D.S. Data 4+	17	T.M.D.S. Data 0-
6	DDC 时钟	18	T.M.D.S. Data 0+
7	DDC 数据	19	T.M.D.S. Data 0/5 Shield
8	Analog Vertical Sync	20	T.M.D.S. Data 5-
9	T.M.D.S. Data 1-	21	T.M.D.S. Data 5+
10	T.M.D.S. Data 1+	22	T.M.D.S. Clock Shield
11	T.M.D.S. Data 1/3 Shield	23	T.M.D.S. Clock +
12	T.M.D.S. Data 3-	24	T.M.D.S. Clock -

MicroCross Pins
针脚	信号	针脚	信号
C1	模拟红色视频	C4	模拟水平同步
C2	模拟绿色视频	C5	模拟公共接地回路
C3	模拟蓝色视频

以太网连接器引脚

下图显示了以太网连接器。

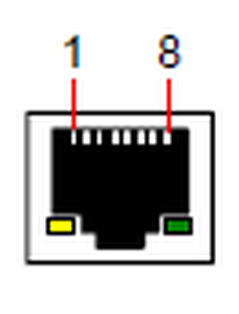

图像 A–3 以太网连接器

下表列出了以太网连接器的引脚。

			10/100 Base-T — RJ45 端口	1000 Base-T — RJ45 端口
针脚	配对	颜色	描述	描述
1	3	白色/绿色	TXD+	TX0+
2	3	绿色	TXD-	TX0-
3	2	白色/橙色	RXD+	RX0+
4	1	蓝色	—	TX1+
5	1	白色/蓝色	—	TX1-
6	2	橙色	RXD-	RX0-
7	4	白色/棕色	—	Rx1+
8	4	褐色	—	RX1-

HDMI 连接器引脚

下图显示了 HDMI 连接器。

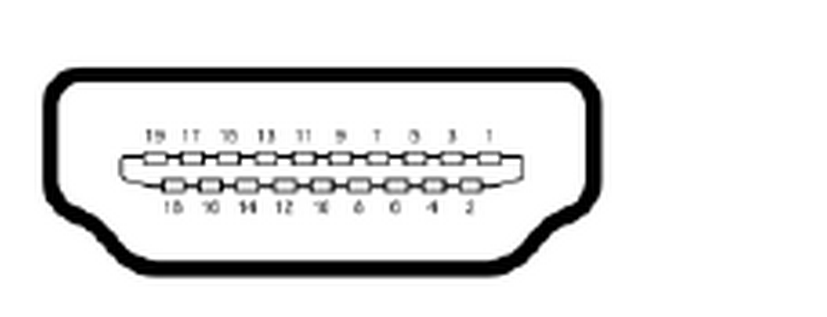

图像 A–4 HDMI 连接器

下表列出了 HDMI 连接器的引脚。

HDMI 连接器
针脚	信号	针脚	信号
1	TMDS Data2+	11	TMDS Clock Shield
2	TMDS Data2 Shield	12	TMDS Clock-
3	TMDS Data2-	13	CEC
4	TMDS Data1+	14
5	TMDS Data1 Shield	15	SCL
6	TMDS Data1-	16	SDA
7	TMDS Data0+	17	DDC/CEC/HEC Ground
8	TMDS Data0 Shield	18	+5 v 功率（最高 50 mA）
9	TMDS Data0-	19	热插拔检测（全部版本）和 HEC Data+
10	TMDS Clock+
