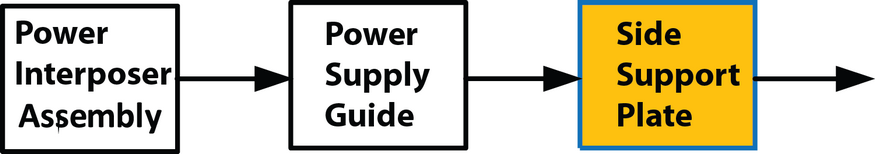

流程图

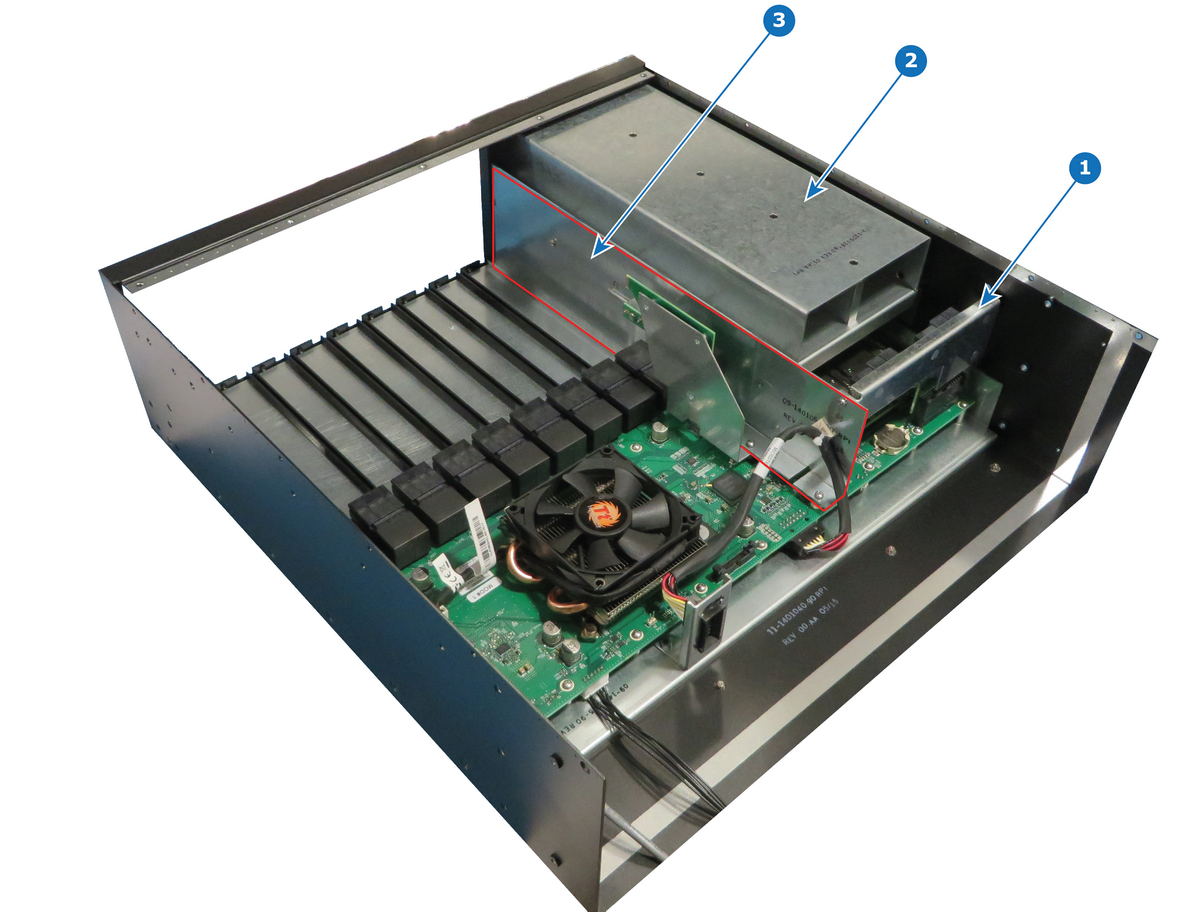

概述

必要工具

1 x 飞利浦 2 号螺丝刀

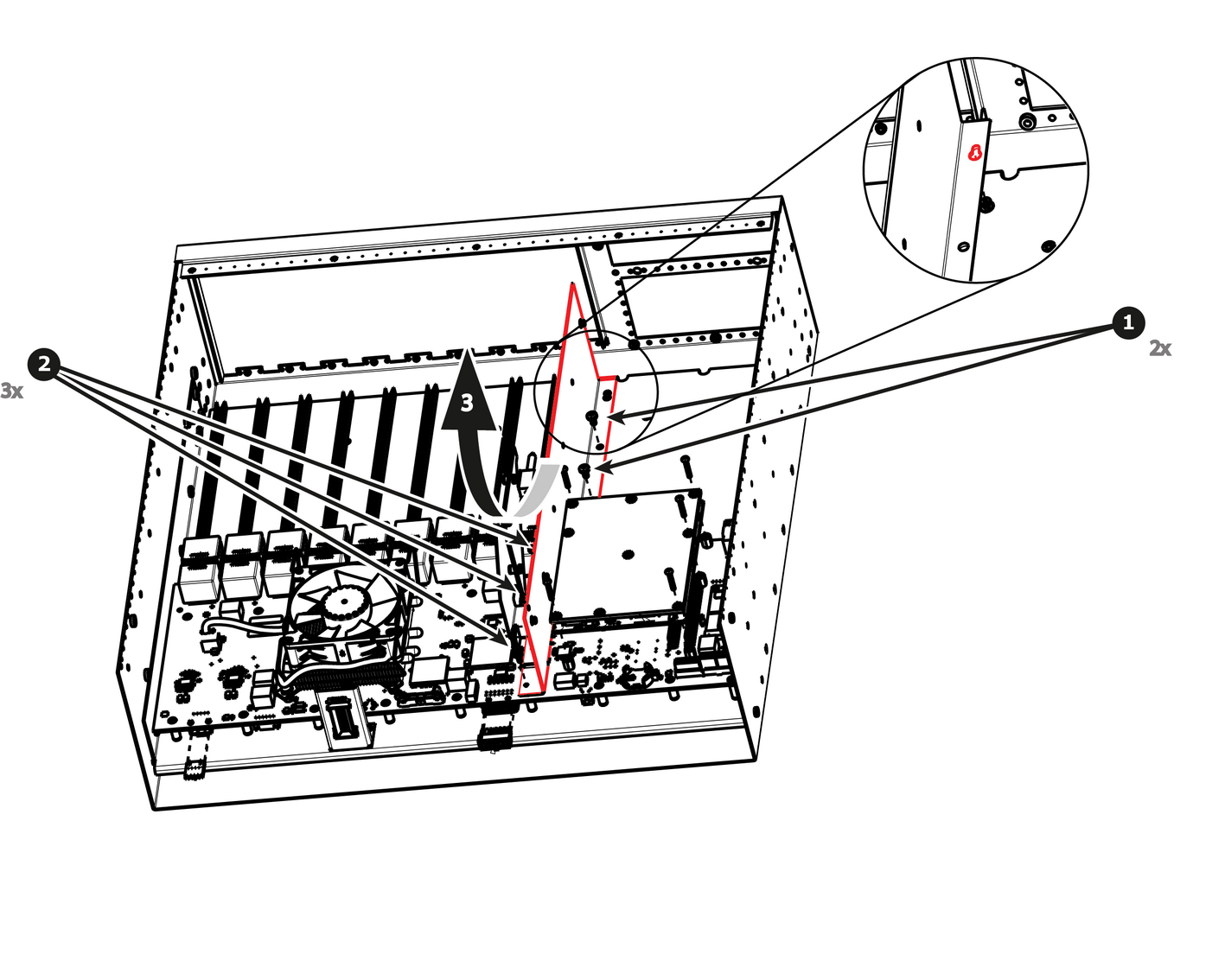

如何卸下侧支撑板

1. 拆下将侧支撑板固定到主板安装座上的两个平头 SEMS 螺钉（6-32x0.25 - 不锈钢）。
2. 拆下将侧支撑板固定到主板安装座上的三个平头 SEMS 螺钉（4-40x0.25 - 不锈钢）。

3. 向前移动侧支撑板（此板通过键孔与主板安装座对齐），然后轻轻将侧支撑板拉离设备。





   备注： 可能需要松开将风扇电源线保持在适当位置的束线带。

如何安装侧支撑板

要安装侧支撑板，请按该流程的反向顺序进行。

备注： 侧支撑板底部有一些键孔，方便安装。请参考上图了解详情。
