流程图

概述

拆卸主板前，必须从机箱中卸下几个组件。这些组件分为两组：后面板元件和机箱元件。将这些组件拆卸后，您即可拆卸主板。

相关零件

任何 Event Master 插件都可与插槽 #1 和插槽 #2 适配。

必要工具

• 1 x 飞利浦 1 号螺丝刀
• 1 x 飞利浦 2 号螺丝刀

后面板连接

1. 将六角螺帽和带齿垫圈从两个同步锁相 (BNC) 连接器拆除，并将绝缘套管从 BNC 连接器的同步锁相拆除。

   注：在重新安装过程中，务必在 BNC 连接器的同步锁相上安装绝缘套管。

2. 松开插槽 #1 中 Event Master 系列插件上的翼形螺钉，然后将插件从插槽中取出。

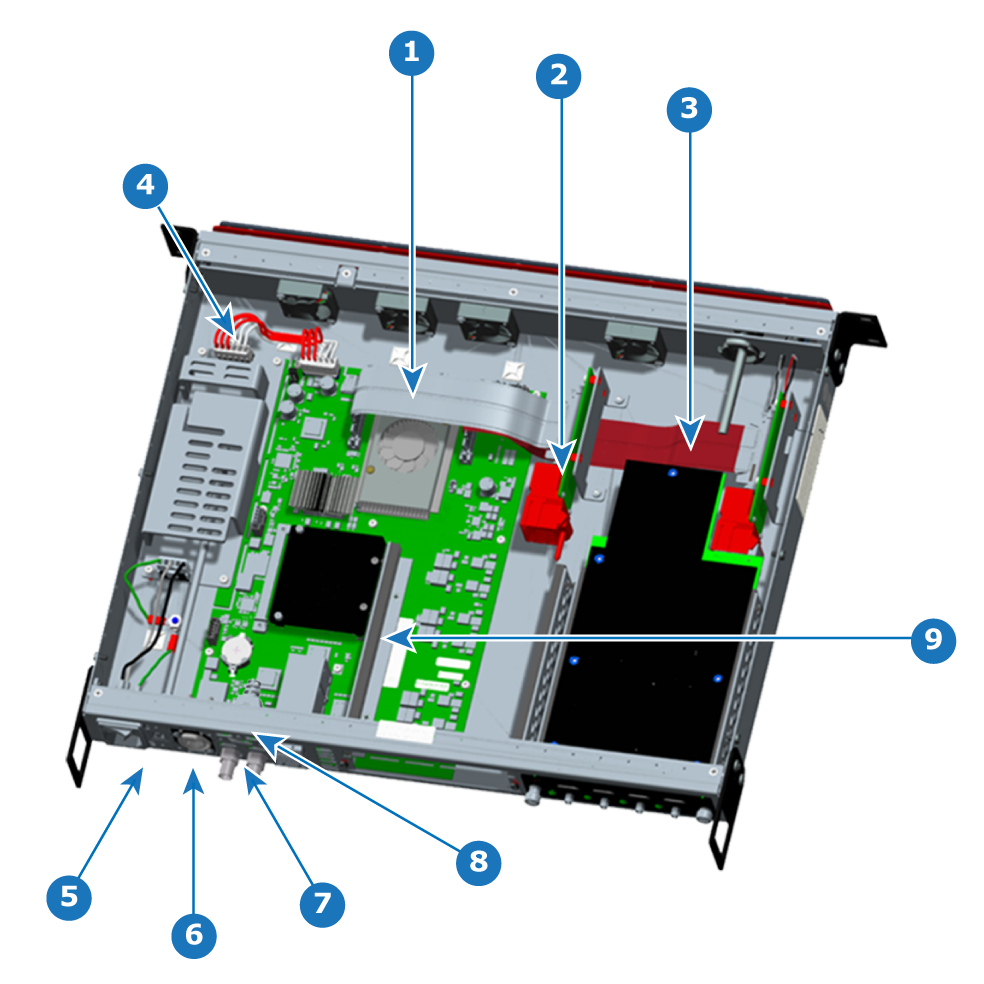

机箱元件

1. 移开顶盖。

2. 剪断后部 USB 线和 DisplayPort 连接器线上的束线带。

   注意：如不剪断要移动或拆卸的电缆周围的束线带，可能会损坏束线带安装座及其所连接的表面。

3. 首先从主板上断开 1 号插槽边缘插件带状线缆，然后从 1 号插槽插入器断开，并从机箱卸下带状线缆。

4. 拆卸将 1 号插槽插入器固定到机箱底板的两颗螺钉，然后从机箱中卸下插入器。

   从左往右看，它们位于机箱底部前方并靠近机箱中心。

5. 首先从主板上断开 2 号插槽边缘插件带状线缆，然后从 2 号插槽插入器断开，并从机箱卸下带状线缆。
6. 断开直流电源线与主板的连接。
7. 断开后部 USB Type B 连接线与主板上的后面板 USB 接头的连接。
8. 拆卸后面板 USB Type B 连接器上方和下方的螺钉，然后从机箱中拆卸连接器及其线缆。

9. 拧下将 RJ45（以太网）安装板固定到机箱后面板的两颗螺钉。

   这些螺钉位于 RJ45 安装板的左下方和右上方。请勿拆卸安装板上的螺钉。安装板应保持连接到主板上的 RJ45 连接器。

10. 断开 DisplayPort 线与主板的连接。
11. 拧下将 DisplayPort 线固定到后面板的两颗螺钉（位于同步锁相连接器上方），然后从机箱中卸下 DisplayPort 线。
12. 拆下将插槽 #1 插件导向器固定到主板的两颗螺钉，然后从机箱中卸下插件导向器。

13. 从机箱中拧出并取下插件导向器支架。

    这些支架穿过主板上的插槽，但如果不先拆卸支架，就无法拆除主板。

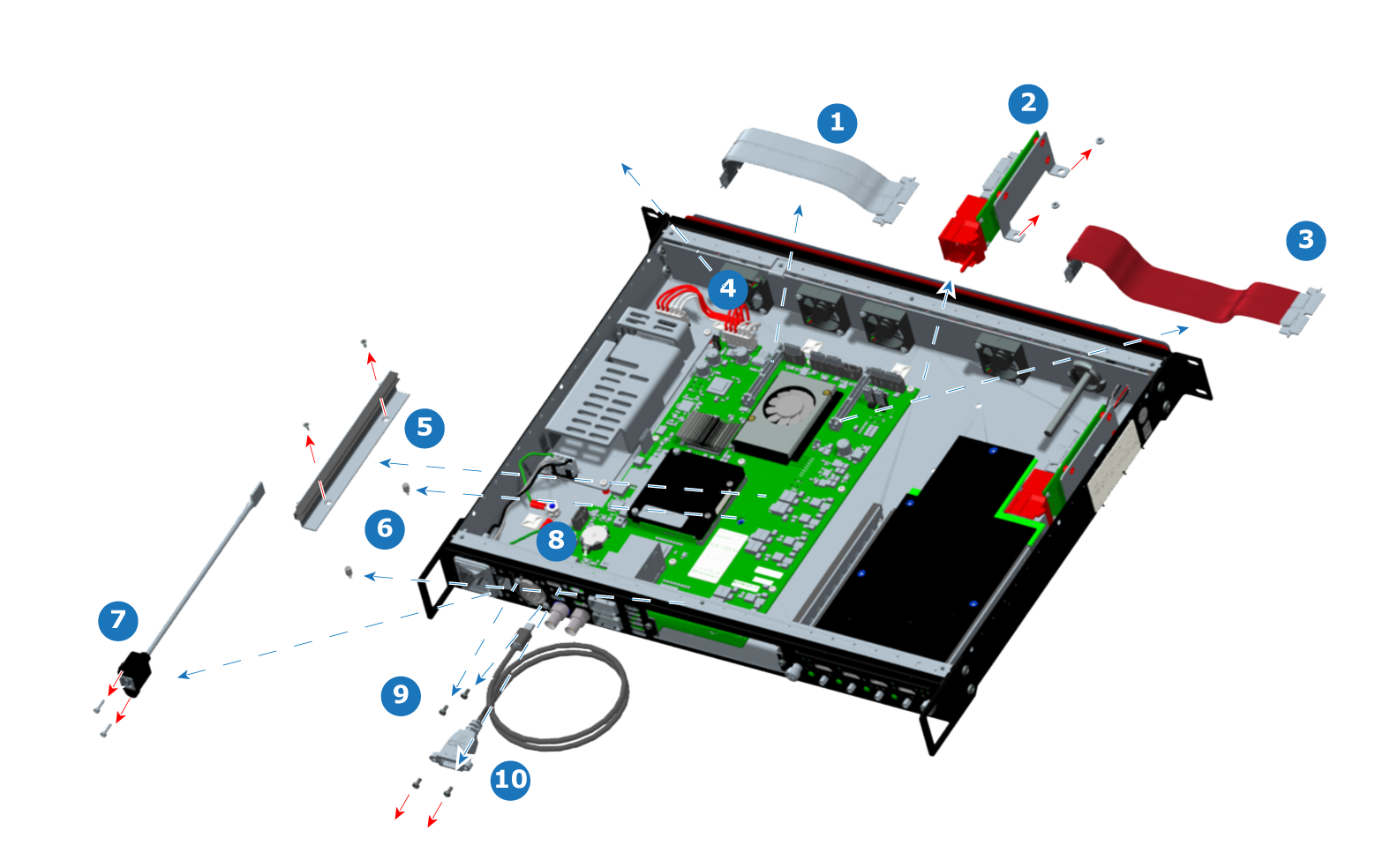

如 图像 16–19 所示，机箱元件已从机箱中取出。

主板

1. 拆卸将主板固定到机箱的 11 个螺钉。

2. 抬起主板的前端，然后向上旋转主板。



3. 将主板从机箱拆除。

   注：同步锁相输入连接器上有一个 BNC 绝缘体。确保将其放在一边，以便在重新安装主板时将其重新安装。

如何安装主板

要在 EX 机箱安装主板，请按拆卸流程的反向步骤处理。

1. 将主板放置在机箱。
2. 安装机箱元件。

3. 安装后面板元件。

   注：在安装带齿垫圈和六角螺帽前，务必在 BNC 连接器的同步锁相中安装绝缘套管 - 机箱内部和外部均需安装。
