6.8 “配置”菜单 >“网络资源”区域

综述

“系统配置”页面的这一部分允许列出本地网络上可用的设备并识别它们。

描述

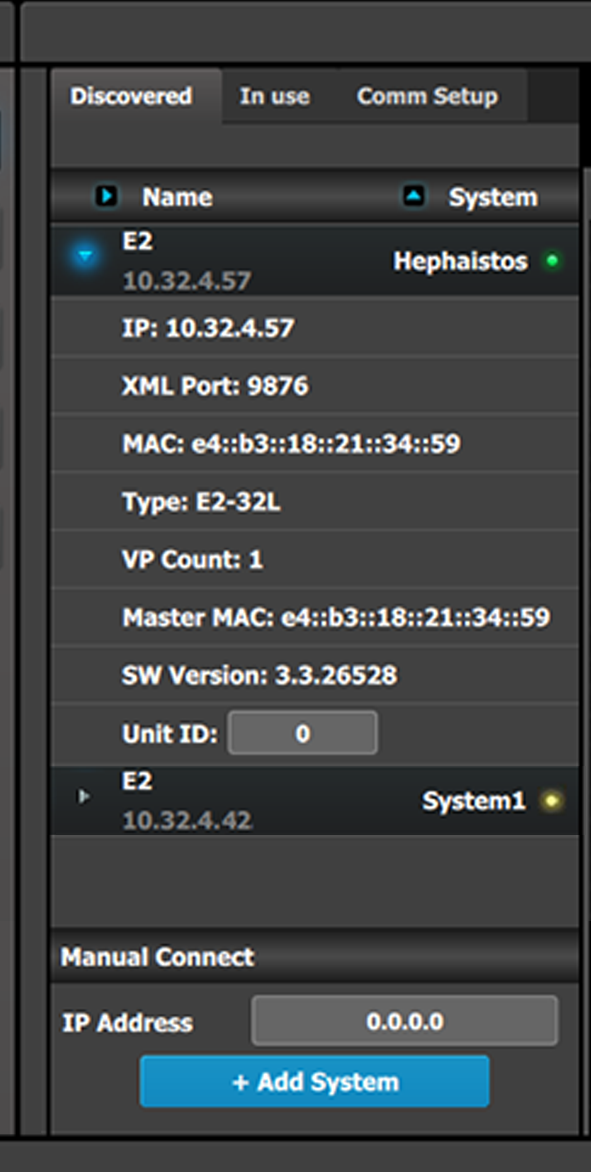

此区域的面板上存在三个选项卡：

  • Discovered：列出本地网络上发现的所有设备，忽略选定的系统。
  • In use：列出选定系统中的设备。
  • Comm Setup：如果 EM GUI 在 EC-200 控制器上运行，此选项卡将检测并显示 EC-50 是否连接到较大的控制器。

注：选择Discovered 选项卡后，Event Master ToolSet 软件将通过网络连续发送 UDP 广播，以找到设备（每 5 秒钟发送一次）。

设备名旁边的 LED 指示灯指示设备状态：

  • 黄色：已在网络中找到，但尚未分配
  • 绿色：已分配且当前具有开放或活动的通信端口
  • 红色：已分配但当前尝试通信时出现错误（心跳通信失败，TCP 连接断开等）

  • 橙色：设备存在配置错误：

    • 输入卡/输出卡判断有误。请参阅下方关于卡放置规则和错误颜色代码的小节。
    • 输入/输出配置与实际设备不匹配。请参阅下方关于卡放置规则和错误颜色代码的配置小节。

每个设备中的小箭头会打开设备的详细菜单，明确指出设备链接时使用的设备 ID。

在大多数情况下，系统会自动检测设备，用户只需通过拖放操作将新设备添加到系统图中（请参阅下面的如何将设备添加到选定系统）。但是，在网络通信的某些情况下，可能无法基于 UDP 进行正常的 Event Master 兼容设备自动检测。以防火墙或严格配置的交换机为例。在这种情况下，可以将手动直接 TCP/IP 请求发送到特定的 IP 地址（请参阅下面的如何手动将设备添加到选定系统）。

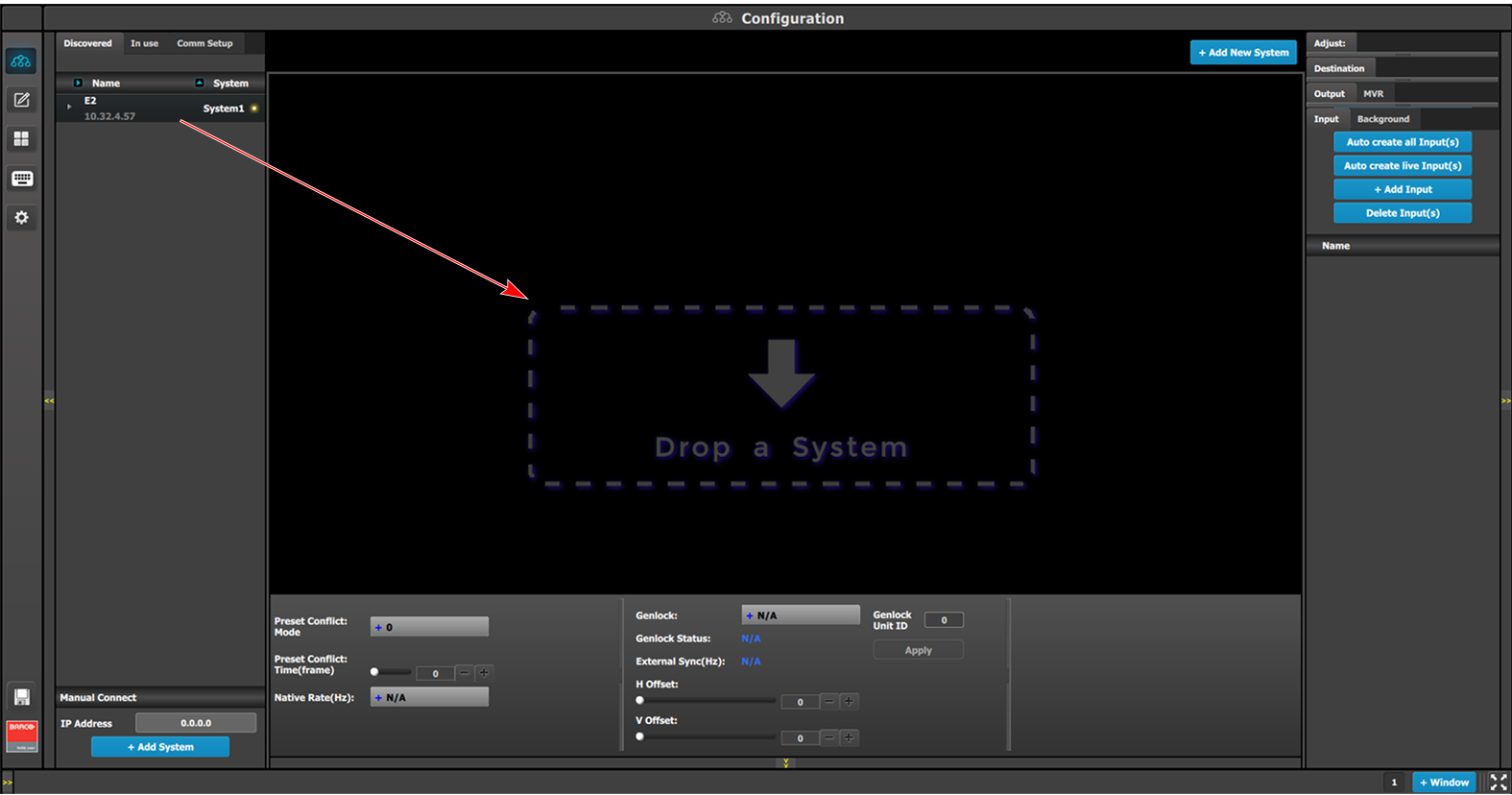

如何将设备添加到选定系统
  1. 单击要分配到选定系统的设备。

  2. 将其拖动至“系统图表”区域。

    图像 6–7

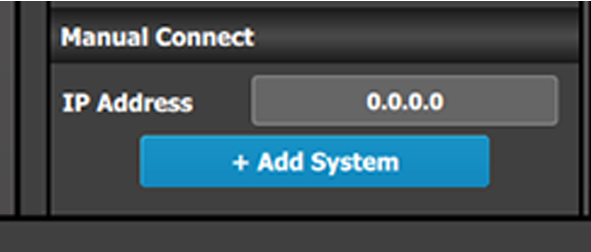

如何手动将设备添加到选定系统

要手动添加设备，请使用“手动添加”部分。

  1. 输入 IP 地址。

  2. 按下“添加”按钮。

    图像 6–8

    设备已添加，并且可以检索设备的可用配置。
