14.23 同步锁相组件

流程图
图像 14–71
概述

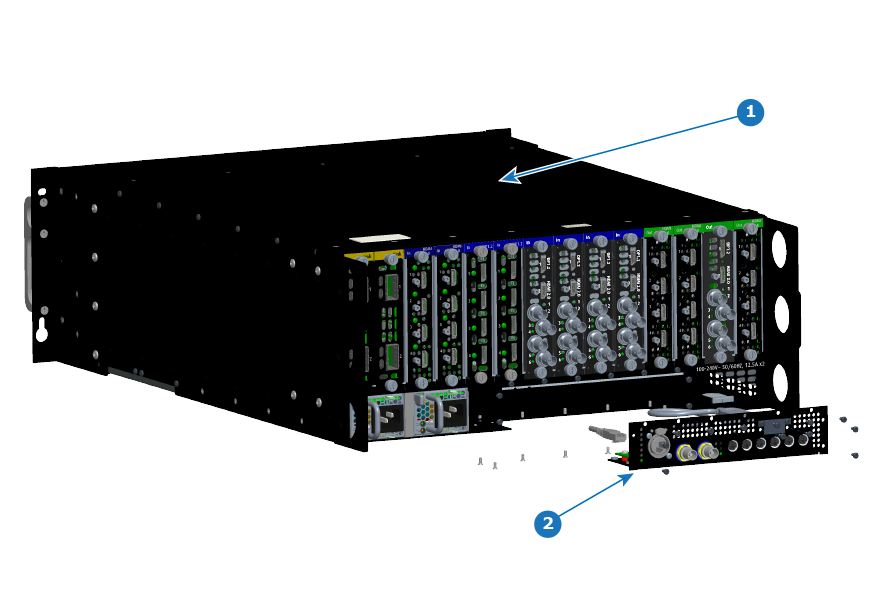

图像 14–72 E2 Gen 1 同步锁相组件
1
机箱
2
同步锁相组件

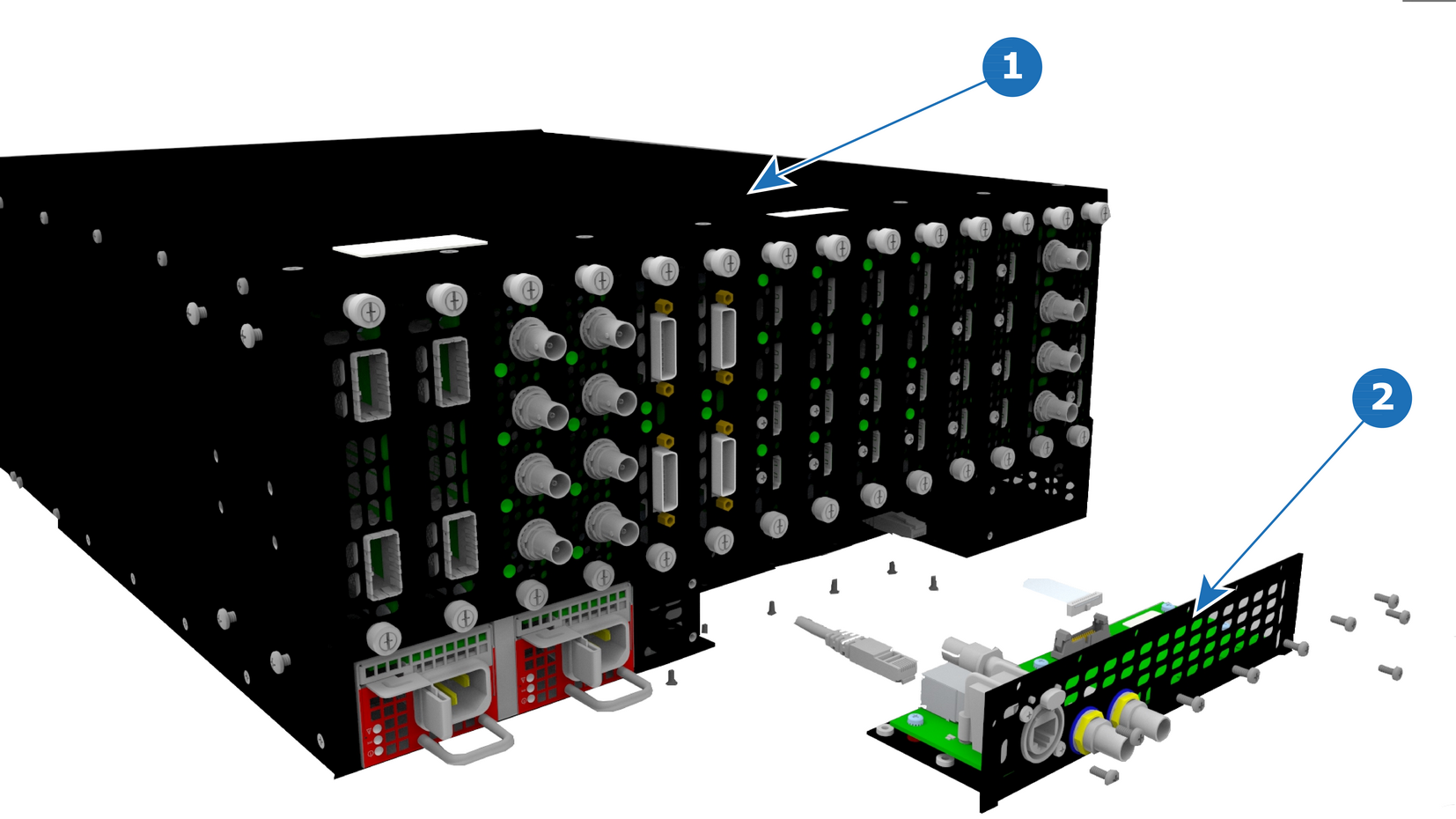

图像 14–73 E2 Gen 2 同步锁相组件
1
机箱
2
同步锁相组件
相关零件
同步锁相组件
必要工具

1 x 飞利浦 2 号螺丝刀

如何拆卸同步锁相组件
  1. 拆卸将同步锁相组件固定到机箱背面的 7 个平头螺丝 (4-40 X .25)。

  2. 拆卸将同步锁相组件固定到机箱背面的 10 个平头螺钉 (4-40 X .25)。

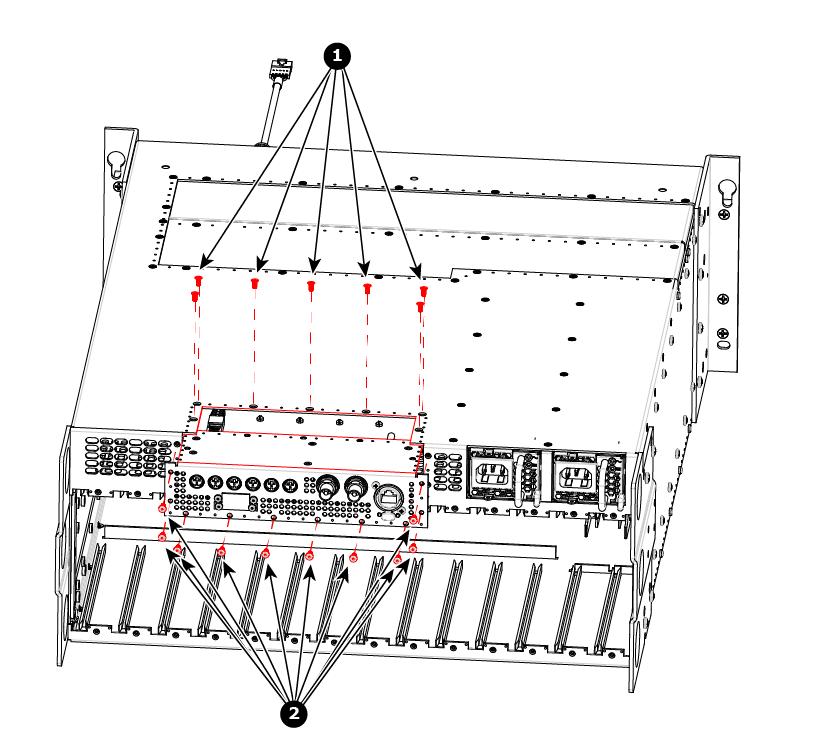

    图像 14–74 E2 Gen 1 - 拆卸同步锁相组件
    1
    平头，4-40 X 0.25 螺钉 (x7)
    2
    盘头，4-40 X 0.25 螺丝 (x10)

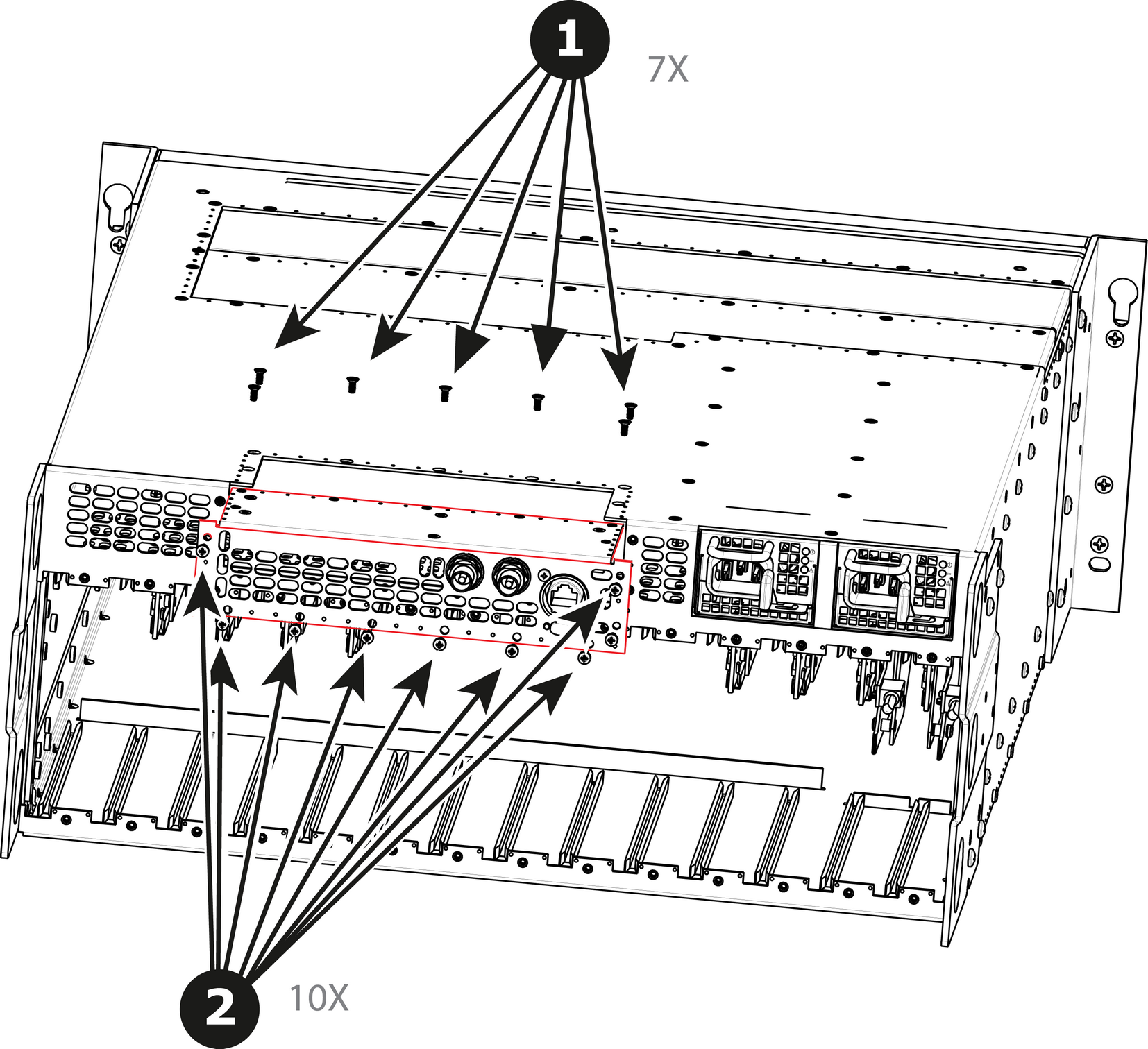

    图像 14–75 E2 Gen 2 - 拆卸同步锁相组件
    1
    平头，4-40 X 0.25 螺钉 (x7)
    2
    盘头，4-40 X 0.25 螺丝 (x10)

  3. 轻轻将同步锁相组件从设备中拉出。请勿将组件拉太远，因为仍有另外 2 条附连线缆。

    备注： 此时，仍有 2 根线缆将同步锁相连接到设备。

  4. 从连接器松开 VFD 带状电缆，然后将其从同步锁相板拉出。

    备注： 此线缆将同步锁相板连接到系统电源板。

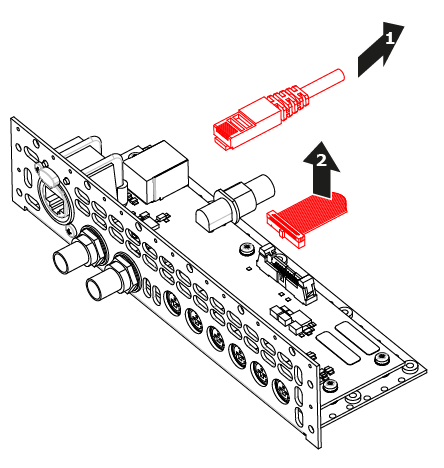

    图像 14–76 E2 Gen 1 - 同步锁相组件电缆
    1
    以太网线
    2
    VFD 带状电缆

  5. 从连接器松开以太网线缆，然后将其从同步锁相板拉出。

    备注： 此线缆将同步锁相板连接到系统电源板。

  6. （仅限 E2 Gen 2）拆下 DisplayPort-Cable 螺钉，然后拆下 DisplayPort 电缆

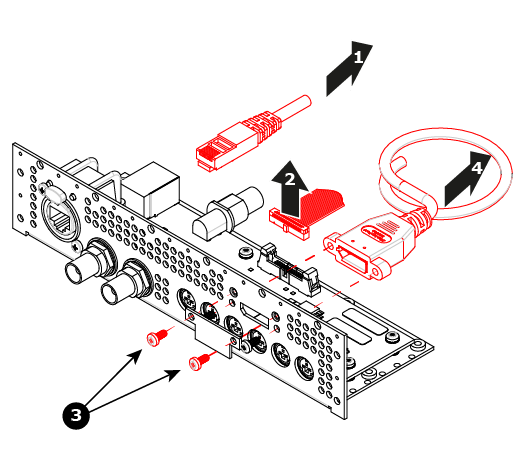

    图像 14–77 E2 Gen 2 - 同步锁相组件电缆
    1
    以太网线
    2
    VFD 带状电缆
    3
    DisplayPort 电缆螺钉
    4
    DisplayPort 连接线
如何安装同步锁相组件

要安装同步锁相组件，请按该流程的反向顺序进行。
