B.2 Event Master series processor JSON RPC 远程控制

综述

JSON（JavaScript 对象表示法）是一种用于交换数据的轻量级格式。它基于 JavaScript 语言子集：对象在 JavaScript 中的构建方式。

JSON 介绍

JSON 基于两种结构：

名称/值对集合：在各语言中，这被实现为对象、记录、结构、字典、哈希表、键控列表或关联数组。
有序的值列表：在大多数语言中，这被实现为数组、向量、列表或序列。

以下是 JSON 数据示例：

{
     "firstName": "John",
     "lastName": "Smith",
     "address": {
         "streetAddress": "21 2nd Street",
         "city": "New York",
         "state": "NY",
         "postalCode": 10021
     },
     "phoneNumbers": [
         "212 555-1234",
         "646 555-4567"
     ]
 }

JSON 如何与 Event Master 处理器交互

JSON 使用 JSON RPC（基于 REST）与 Event Master 处理器（如 E2、S3-4K 和 EX）进行交互。JSON-RPC 是以 JSON 编码的远程过程调用协议。

JSON-RPC 通过向实现此协议的服务器发送请求来运行。在这种情况下，客户端通常是计划用于调用远程系统的单个方法的软件。可将多个输入参数作为数组或对象传递给远程方法，而方法本身也可以返回多个输出数据。

定义了 JSON RPC 以在 Event Master 处理器上执行任务。用户需要通过其应用程序或开源应用程序发送 JSON 请求。

这些应用程序应在运行 Event Master 处理器的 IP 和固定端口 9999 发送请求（ Event Master 处理器的 Webserver 端口 9999 上运行）。

从 Web 应用程序使用 JSON

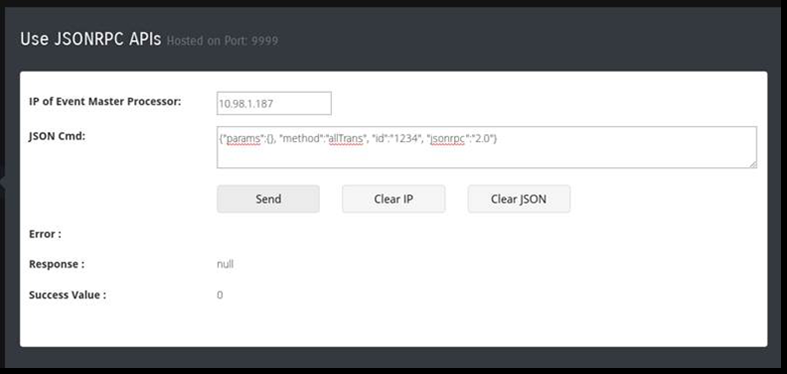

要从 Web 应用程序使用 JSON API，请在菜单导航栏选择设置图标，然后从 Web 应用仪表板选择JSONRPC API。

JSON API

以下是为控制 Event Master 处理器定义的部分 JSON API。如果您已设置了一台主要/从属 Event Master，则必须向主要设备发送 JSON。此节阐释了 RPC 调用中传递或调用的参数，对所有请求适用。如果参数对象为空，即表示 API 不需要参数。

备注：请求去请求区分大小写。

allTrans

定义：
- 它执行“allTrans”命令。
请求：
- params: {} - 不需要任何参数。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{}, "method":"allTrans", "id":"1234", "jsonrpc":"2.0"}

cut

定义：
- 它执行“Cut”命令。
请求：
- params: {} - 不需要任何参数。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{}, "method":"cut", "id":"1234", "jsonrpc":"2.0"}

resetFrameSettings

定义：
- 使用不同选项在 EVent Master 处理器上公开所有重置类型。
请求：
- params: {"reset":x}，
  “x”可以是0 – 5
  - 0：软重置
  - 1：恢复出厂设置。
  - 2：恢复出厂设置（保存 IP）。
  - 3：恢复出厂设置（保存 IP/EDID）。
  - 4：恢复出厂设置（保存 VPIP）。
  - 5：关机。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{"reset": 0}, "method":"resetFrameSettings", "id":"1234", "jsonrpc":"2.0"}

powerStatus

定义：
- 该 API 查询 Event Master 处理器的通电状态。（Event Master 处理器中可能存在 1 个或 2 个电源插槽）。
请求：
- params: {} - 不需要任何参数。
响应：
- response: {FrameId1 :{ PwrStatus1, PwrStatus2},{FrameId2 :{ PwrStatus1, PwrStatus2}
  PwrStatus1 提供 Event Master 处理器中第一个插槽的电源状态，帧 ID 为 FrameId1、FrameId2。
  PwrStatus2 提供 Event Master 处理器中第二个插槽的电源状态，帧 ID 为 FrameId1、FrameId2。
  - 0：未显示电源模块。
  - 1：显示了电源模块，但是没有电源线。
  - 2：显示了电源模块，且电源线已插入，但是没有直流电流。
  - 3：显示了电源模块，一切正常。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{}, "method":"powerStatus", "id":"1234", "jsonrpc":"2.0"}

listPresets

定义：
- 该 API 查询特定目标或系统中的预设值列表。
请求：
- params: {"ScreenDest":x , "AuxDest":x}，
  “x”可以是：
  - -2：不包含此类型的任何目标。（如果作为参数传递，则其优先级高于特定 ID。）
  - -1：不关心（所有预设值）。（如果作为参数传递，则其优先级高于特定 ID。）
  - 0-999：需要查看具有特定 ID 或 ID 数组的目标的预设值。例如：“ScreenDestination”：[{"id": 2}, {"id": 3}]
响应：
- response: Array of: [{"id": 0, "Name": "Preset3.00", "LockMode": 0, "presetSno":
  3.00}, {"id": 1, "Name": "Preset4.00", "LockMode": 0, "presetSno": 4.00}]
  - 响应包含预设值数组。以上响应包含 ID、名称、锁定模式、所有预设值的序列号。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{"ScreenDest": 0}, "method":"listPresets", "id":"1234", "jsonrpc":"2.0"}

listDestinationsForPreset

定义：
- 预设值内容列表。
请求：
- params: {"id":x }，
  “x”可以是：
  - -1：列出所有预设值。
  - 0-999：仅列出特定预设值。
响应：
- response: Array of: [{"id": 0, "Name": "Preset3.00", "LockMode": 0, "presetSno":
  3.00, "ScreenDest":[{"id": 0}, {"id": 3}],"AuxDest":[{"id": 0},
  {"id": 1}]}]
  - 响应包含预设值数组。
- 成功：（0=成功，其他则表示错误）
例如：
- { "params":{"id": 0}, "method":"listDestinationsForPreset", "id":"1234",
  "jsonrpc":"2.0"}

savePreset

定义：
- 在 Event Master 处理器上创建预设值。
请求：
- params: {"presetName": "NewPreset", "ScreenDestination":[{"id": 2}, {"id": 3}],
  "AuxDestination":[{"id": 1}, {"id": 2}]}
  - presetName - 待保存的预设值的名称。
  - ScreenDestinations - 待创建的预设值的 ScreenDest ID。
  - AuxDestinations - 待创建的预设值的 AuxDest ID。
  - ScreenDestination、AuxDestinations 是可选参数。如果用户不提供，则会保存选定目标的预设值。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"presetName": "NewPreset"}, "method":"savePreset", "id":"1234",
  "jsonrpc":"2.0"}
- {"params": {"presetName": "NewPreset", "ScreenDestination":
  {"id": 0},"AuxDestination":{"id": 0}}, "method":"savePreset", "id":"1234",
  "jsonrpc":"2.0"}
关于预设值的要点（与重命名、激活和删除相同）：
- “id”- 预设值 ID。
- “presetSno”- 预设值序列号。如有必要，用户可提供浮点数。例如："presetSno": 1.01、"presetSno": 1.00、"presetSno": 1、"presetSno": 1.1、"presetSno": 1.10。
  请注意，1.1 和 1.10 或 1.00 和 1 相同。
- “presetName”- 预设值名称。

renamePreset

定义：
- 在 Event Master 处理器上对预设值重命名。用户可使用 ID、预设值序列号或预设值名称对预设值重命名。
- 发送其中任意一项参数，对预设值重命名。
请求参数：
- params: {"id": x, "newPresetName": "NewPresetName"}
- params: {"presetSno": x.y, "newPresetName": "NewPresetName"}
- params: {"presetName": "OldPresetName", "newPresetName": "NewPresetName"}
  - newPresetName - 待设置的新预设值名称。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 0, "newPresetName": " newPresetName "},
  "method":"renamePreset", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"presetName": "NewPreset", "newPresetName": "NewPresetName"},
  "method":"renamePreset", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"presetSno": 1.00, "newPresetName": " newPresetName "},
  "method":"renamePreset", "id":"1234", "jsonrpc":"2.0"}

activatePreset

定义：
- 在 Event Master 处理器上恢复预设值。用户可使用 ID、预设值序列号或预设值名称恢复预设值。
- 发送其中任意一项参数，恢复预设值。
请求参数：
- params: {"id": x, "type": x}
- params: {"presetSno": x.y, "type": x}
- params: {"presetName": "PresetName"}
  - “类型”- 值为 0 时在预览中回复（默认），值为 1 时在节目中恢复。
    这不是必填参数，但是如果用户需要在节目中恢复预设值，则必须提供。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 0, "type": 0}, "method":"activatePreset",
  "id":"1234", "jsonrpc":"2.0"} //Recall in preview with id 0.
- {"params": {"presetName": "abc" }, "method":"activatePreset",
  "id":"1234", "jsonrpc":"2.0"} //Recall in preview with preset name "abc".
- {"params": {"presetSno": 1.00, "type": 1}, "method":"activatePreset",
  "id":"1234", "jsonrpc":"2.0"} //Recall in program with presetSno 1.

recallNextPreset

定义：
- 在 Event Master 处理器上恢复下一预设值。
  无需参数。
- 确保用户已恢复了至少一个预设值。Web 应用从上一次恢复的预设值恢复下一预设值。
请求：
- params: {}
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
- 如果列表中没有上一次恢复的预设值或下一预设值，则会显示错误。
例如：
- {"params": {}, "method":"recallNextPreset", "id":"1234", "jsonrpc":"2.0"}

deletePreset

定义：
- 在 Event Master 处理器上删除预设值。
  用户可使用 ID、预设值序列号或预设值名称删除预设值。
- 发送其中任意一项参数，删除预设值。
请求：
- params: {"id": x}
- params: {"presetSno": x.y}
- params: {"presetName": "PresetName"}
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 1}, "method":"deletePreset", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"presetSno": 1.00}, "method":"deletePreset", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"presetName": "Preset 5.00"}, "method":"deletePreset",
  "id":"1234", "jsonrpc":"2.0"}

listDestinations

定义：
- 此 API 列出具有图层、输出、ID、大小和名称等属性的所有目标。
请求：
- params: {"type": x}
  - 0 - 显示所有目标。
    0 是 type 参数的默认值。
  - 1 - 仅屏幕目标。
  - 2 - 仅 aux 目标。
响应：
- response: Array of : {"ScreenDestination":[{"id": 0, "Name": "Dest1", "HSize": 3840,
  "VSize": 1080, "Layers": 1,"DestOutMapColl":[{"id": 0"DestOutMap":[{"id":
  0, "Name": "Out1", "HPos": 0, "VPos": 0, "HSize": 1920, "VSize":1080,
  "Freeze": 0},{"id": 1, "Name": "Out2", "HPos": 1920, "VPos": 0,
  "HSize": 1920, "VSize":1080, "Freeze": 1}]}]}],"AuxDestination":
  [{"id": 0, "AuxStreamMode": 4}, {"id": 1, "AuxStreamMode": 4}]}"
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"type": 0}, "method":"listDestinations", "id":"1234", "jsonrpc":"2.0"}

listSources

定义：
- 此 API 列出具有属性的所有输入源。
请求：
- params: {"type": x}
  - 0 - 显示所有输入源。
    0 是 type 参数的默认值。
  - 1 - 仅显示背景源。
响应：
- response: Array of : {"id": 0, "Name": "InSource1", "HSize": 3840, "VSize": 1080,
  "SrcType": 0, "InputCfgIndex": -1, "StillIndex": 0, "DestIndex": -1,
  "UserKeyIndex": -1, "Mode3D": 0, "Freeze": 1, "Capacity": 2,
  "InputCfgVideoStatus": 4}
  SrcType：0 = 输入，1 = 静帧
  InputCfgVideoStatus：输入视频状态
  - 0 = 无效；存在同步，但无法获取 / 锁定
  - 1 = 有效；视频正常
  - 2 = MismatchFormat；输入 cfg 和连接器之间的格式不匹配
  - 3 = OutOfRange；连接器容量太低，无法获取格式
  - 4 = NoSync；没有视频
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"type": 0}, "method":"listSources", "id":"1234", "jsonrpc":"2.0"}

listContent

定义：
- 此 API 显示屏幕目标内容。
请求：
- params: {"id": x}
  - “id”- 屏幕目标索引。
响应：
- response: { "id": 0, "Name": "ScreenDest1""BGLyr":[{"id": 0, "LastBGSourceIndex":
  0, "BGShowMatte":0, "BGColor":[{"id":0, "Red":0, "Green":0, "Blue":0}]},
  {"id": 1, "LastBGSourceIndex": 0, "BGShowMatte":0, "BGColor":[{"id":0,
  "Red":0, "Green":0, "Blue":0}]}],(0 = PGM Background, 1 = PVW Background)
  "Layers":[{"id": 0, "LastSrcIdx": 0, "HPos": 0, "VPos": 0, "HSize": 400,
  "VSize": 300, "PvwMode": 0, "PgmMode": 0, "Freeze": 0, "FlexZOrder":
  0,"LayerTrans":[{"id": 0, "TransTime": 30, "TransPos": 0}, {"id": 1,
  "TransTime": 30, "TransPos": 0}] , "3D": "Yes", "Freeze": 0, "Capacity":
  2}]}]}
  - id - 屏幕目标索引。
  - Name - ScreenDestination 的名称。
  - BGLyr - 背景图层索引、背景上一个源索引。
    “id”：0 影响节目中的背景。“id”：1 影响预览中的背景。
  - LastBGSoureIndex - 如果背景未丢弃，则为 -1，否则为屏幕目标上丢弃的上一背景的索引。
  - BGShowMatte - 表示是否要将背景做哑光处理。
  - BGColor - 这是背景颜色。
  - Layers - 在屏幕目标上列出图层及其属性。
  - 转换 - 该屏幕目标属性包含转换时间（从预览转到节目的开始时间）。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 0}, "method":"listContent", "id":"1234", "jsonrpc":"2.0"}

activateCue

定义：
- 此 API 提供播放/暂停/停止影片的选项。
- 用户可使用 ID、预设值序列号或名称恢复影片。
请求：
- params: {"id": 1, "type": x}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"}
  - id - 影片索引
  - type -（默认是播放）。“x”可以是：0 - 播放。0 是 type 参数的默认值。1 - 暂停，2 - 停止
- params: {"cueName": "Cue1", "type": x}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"}
- params: {"cueSerialNo": 1.00, "type": x}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"}
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 1}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"} //Play – no parame or type 0
- {"params": {"type": 1}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"} //Pause – type 1
- {"params": {"type": 2}, "method":"activateCue", "id":"1234", "jsonrpc":"2.0"} //Stop – type 2

activateDestGroup

定义：
- 在 Event Master 处理器上恢复目标组。用户可以使用 ID、目标组序列号或目标组名称恢复目标组。
- 发送其中任意一项参数，恢复目标组。
请求：
- params: {"id": x}
- params: {"destGrpSno": x.y}
- params: {"destGrName": "GroupName"}
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 0}, "method":"activateDestGroup", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"destGrpName": "abc" }, "method":"activateDestGroup", "id":"1234", "jsonrpc":"2.0"}
- {"params": {"destGrpSno": 1.00}, "method":"activateDestGroup", "id":"1234", "jsonrpc":"2.0"}

listCues

定义：
- 此 API 列出所有影片。
请求：
- params: {}, "method":"listCues", "id":"1234", "jsonrpc":"2.0"}
响应：
- 响应：影片对象数组。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {}, "method":"listCues", "id":"1234", "jsonrpc":"2.0"}

3dControl

定义：
- 此 API 提供修改 3d 控制选项。
请求：
- params: {"id" : id, "type": x, "syncSource": y, "syncInvert": z}
  - id - 输入配置索引。
  - type -“x”可以是：0 - 类型关闭。0 是 type 参数的默认值。1 - 排序类型。
  - syncSource –“y”可以是：1 – mini-Din 1、2 – mini-Din 2、3 – mini-Din 3、4 – mini-Din 4。默认值为 1。
  - syncInvert -“z”可以是：0 - 类型关闭。0 是 syncInvert 的默认值。1 - 反转类型。
  - 要重置，请勿提供“id”以外的任何参数。
响应：
- response: {"id": 0, "Name": "InSource1", "HSize": 3840, "VSize": 1080,
  "Src-Type": 0, "InputCfgIndex": -1, "StillIndex": 0, "DestIndex": -1,
  "UserKeyIndex": -1, "Mode3D": 0, "Freeze": 1, "Capacity": 2,
  "InputCfgVideoStatus": 4}
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 1, "type": 0, "syncSource": 1, "syncInvert": 0},
  "method":"3dControl", "id":"1234", "jsonrpc":"2.0"}

changeContent

定义：
- 此 API 会将背景和图层放置到屏幕目标，以此更改其内容。
请求：
- params: {"id":0,"BGLyr":[{"id":0,"LastBGSourceIndex":0,"BGShowMatte":0,
  "BGColor":[{"id":0,"Red":0,"Green":0,"Blue":0}]},{"id":1,
  "LastBGSourceIndex":0,"BGShowMatte":0,"BGColor":
  [{"id":0,"Red":0,"Green":0,"Blue":0}]}],"Layers":
  [{"id":0,"LastSrcIdx":0,"Window":{"HPos":0,"VPos":0,"HSize":400,"VSize":300},
  "Source":{"HPos":0,"VPos":0,"HSize":1920,"VSize":1080}, "Mask":
  { "Left":0.01, "Right":10.1, "Top":0.0,"Bottom":0.0},"PvwMode":1,"PgmMode":0,
  "Freeze":0,"PgmZOrder":0,"PvwZOrder":0}]}
  - id - 屏幕目标索引。
  - BGLyr - 背景图层索引、背景上一个源索引。
    “id”：0 影响节目中的背景。“id”：1 影响预览中的背景。
  - Layers - 图层信息。
  - Window - 图层窗口大小。
  - Source - 源信息和大小。
  - Mask - 剪裁图层可视部分。
  - PvwMode - 如果您需要在预览中显示内容，则设置为 1。（默认值）
  - PgmMode- 如果您需要在节目中显示内容，则设置为 1。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{"id":0,"BGLyr":[{"id":0,"LastBGSourceIndex":0,"BGShowMatte":0,
  "BGColor":[{"id":0,"Red":0,"Green":0,"Blue":0}]},{"id":1,
  "LastBGSourceIndex":0,"BGShowMatte":0,"BGColor":[{"id":0,"Red":0,
  "Green":0,"Blue":0}]}],"Layers":[{"id":0,"LastSrcIdx":0,
  "Window":{"HPos":0,"VPos":0,"HSize":400,"VSize":300},
  "Source":{"HPos":0,"VPos":0,"HSize":1920,"VSize":1080},
  "Mask":{ "Left":0.01, "Right":10.1, "Top":0.0,"Bottom":0.0},
  "PvwMode":1,"PgmMode":0,"Freeze":0,"PgmZOrder":0,"PvwZOrder":0}]},
  "method":"changeContent", "id":"1234", "jsonrpc":"2.0"}.
- {"params":{"id":0, "TestPattern" :5 }, "method":"changeContent", "id":"1234", "jsonrpc":"2.0"}

freezeDestSource

定义：
- 此 API 会冻结/取消冻结源。
请求：
- params: {"type": x, "id": y, "screengroup": z ,"mode": 0/1}
  type - 源类型。
  - 0 - 输入源。
  - 1 - 背景源。
  - 2 - ScreenDestination。
  - 3 - AuxDestination。
- id - 源索引。
- Screengroup - 供未来使用。总是设置为 0。
- 模式 - 0：取消冻结，1：冻结。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"type": 0, "id": 0, "screengroup": 0 ,"mode": 1},
  "method":"freezeDestSource", "id":"1234", "jsonrpc":"2.0"}

listStill

定义：
- 此 API 列出所有静帧的属性，例如 ID、名称、H/V 大小、LockMode、StillState、PngState、文件大小。
请求：
- params: {}
响应：
- response: Array of : [{"id":0,"Name":"StillStore1",
  "LockMode":0,"HSize":{"Min":0,"Max":99999,"$t":1920},"VSize":{"Min":0,
  "Max":99999,"$t":1080},"StillState":{"Min":0,"Max":4,"$t":3},"PngState":
  {"Min":0,"Max":2,"$t":0},"FileSize":{"Min":0,"Max":100000,"$t":9331.2}}]
  - id - 静帧索引。
  - Name - 静帧名称。
  - LockMode - 供未来使用。总是设置为 0。
  - H/V 大小 - 水平和垂直大小、最小值、最大值和当前值。它显示当前值。
  - StillState - 此参数告诉用户是否正在采集静帧，或其是否已删除。
  - PngState - 静帧图像的“PNG”用于我们为静帧图像采集的缩略图。
  - FileSize - KB 中创建的文件大小。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {}, "method":"listStill", "id":"1234", "jsonrpc":"2.0"}

deleteStill

定义：
- 此 API 删除静帧图像。
请求：
- params: {"id": x}
  - id - 静帧图像索引。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{"id": 0}, "method":"deleteStill", "id":"1234", "jsonrpc":"2.0"}

takeStill

定义：
- 此 API 创建/覆盖静帧图像。
请求：
- params: { "type": x, "id": y, "file": z}
  - type - 0 用于输入源，1 用于背景源。
  - id - 源索引。如果提供了目标源 ID，则不会创建静帧图像，并且会显示错误。
  - File - 静帧图像文件 ID。如果传输“file”：5，则会创建 StillStore6。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{"type":0 , "id": 1, "file": 5}, "method":"takeStill", "id":"1234",
  "jsonrpc":"2.0"}
  - 这将从输入源 id 1 创建一个静帧图像作为 StillStore6。

getFrameSettings

定义：
- 此 API 显示系统信息，包括所有帧信息。
请求：
- params: {}
响应：
- {"System":{"id":0,"Name":"System1","FrameCollection":{"id":0,"Frame":
  {"id":"00:0c:29:0e:86:d4","Name":"E2","Contact":"","Version":"4.2.30738",
  "OSVersion":"NA","FrameType":0,"FrameTypeName":"E2","Enet":{"DhcpMode":0,
  "DhcpModeName":"Static","IP":"10.98.0.165","StaticIP":"192.168.000.175",
  "MacAddress":"00:0c:29:0e:86:d4","StaticMask":"255.255.255.000",
  "StaticGateway":"192.168.000.001"},"SysCard":{"SlotState":2,
  "CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":80,
  "CardTypeLabel":"System","CardID":0},"Slot":[{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":70,"CardTypeLabel":"Expansion",
  "CardID":"thisissometextforid0"}},{"Card":{"CardStatusID":2,"CardStatusLabel":
  "Ready","CardTypeID":70,"CardTypeLabel":"Expansion","CardID":
  "thisissometextforid1"}},{"Card":{"CardStatusID":0,"CardStatusLabel":
  "Not Installed","CardTypeID":255,"CardTypeLabel":"Unknown","CardID":
  "Undefined"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":1,"CardTypeLabel":"SDI Input","CardID":"thisissometextforid211"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":3,"CardID":
  "thisissometextforid2"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":0,"CardTypeLabel":"DVI Input","CardID":"thisissometextforid4"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":2,
  "CardTypeLabel":"HDMI/DP Input","CardID":"thisissometextforid5"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":2,
  "CardTypeLabel":"HDMI/DP Input","CardID":"thisissometextforid7"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":2,
  "CardTypeLabel":"HDMI/DP Input","CardID":"thisissometextforid8"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":2,
  "CardTypeLabel":"HDMI/DP Input","CardID":"thisissometextforid9"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":22,
  "CardTypeLabel":"HDMI Output","CardID":"CardID3"}},{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":22,"CardTypeLabel":"HDMI Output",
  "CardID":"CardID4"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":21,"CardTypeLabel":"SDI Output","CardID":"CardID415"}},
  {"Card":{"CardStatusID":2,"CardStatusLabel":"Ready","CardTypeID":40,
  "CardTypeLabel":"MVR","CardID":"CardID15"}},{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":50,"CardTypeLabel":"VPU Scaler",
  "CardID":"thisissometextforid501"}},{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":50,"CardTypeLabel":"VPU Scaler",
  "CardID":"thisissometextforid502"}},{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":50,"CardTypeLabel":"VPU Scaler",
  "CardID":"thisissometextforid503"}},{"Card":{"CardStatusID":2,
  "CardStatusLabel":"Ready","CardTypeID":50,"CardTypeLabel":"VPU Scaler",
  "CardID":"thisissometextforid504"}},{"Card":{"CardStatusID":0,
  "CardStatusLabel":"Not Installed","CardTypeID":255,"CardTypeLabel":
  "Unknown","CardID":"Undefined"}},{"Card":{"CardStatusID":2,"CardStatusLabel":
  "Ready","CardTypeID":50,"CardTypeLabel":"VPU Scaler","CardID":
  "thisissometextforid505"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":50,"CardTypeLabel":"VPU Scaler","CardID":
  "thisissometextforid506"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":50,"CardTypeLabel":"VPU Scaler","CardID":
  "thisissometextforid507"}},{"Card":{"CardStatusID":2,"CardStatusLabel":"Ready",
  "CardTypeID":50,"CardTypeLabel":"VPU Scaler","CardID":
  "thisissometextforid508"}}]}}}}}
  - 系统 - 系统名称和索引。
  - FrameCollection - 包含帧信息的系统中的帧集合。
  - Frame - 包含帧信息。
  - Id - 帧 Mac ID。
  - 名称 - 帧名称。
  - Contact - 联系信息。
  - Version - 框架上安装的当前软件版本。
  - OSVersion - 框架上安装的当前操作系统版本。
  - FrameType - 0：E2、1：S3、2：Ex。
  - FrameType名称 - 框架名称：E2/S3/Ex。
  - Enet - 以太网设置。
  - SysCard - 系统卡信息。
  - Slot - 输入/输出/扩展卡信息列表。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params":{}, "method":"getFrameSettings", "id":"1234", "jsonrpc":"2.0"}

listAuxContent

定义：
- 此 API 显示 Aux 目标信息。
请求：
- params: {"id" : x}
  - id - Aux 目标索引。
响应：
- response: {"id":0,"Name":"AuxDest1","PvwLastSrcIndex":0,"PgmLastSrcIndex":0}
  - id - Aux 目标索引。
  - 名称 - Aux 目标名称。
  - PvwLastSrcIndex - 预览区域的输入/背景源索引。
  - PgmLastSrcIndex - 节目区域的输入/背景源索引。
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id": 0}, "method":"listAuxContent", "id":"1234", "jsonrpc":"2.0"}

changeAuxContent

定义：
- 此 API 更改 Aux 目标中的源。
请求：
- params: {"id":x , "Name": "AuxDest1" , "PvwLastSrcIndex": y , "PgmLastSrcIndex": z}
  - id - Aux 目标索引。
  - 名称 - Aux 目标名称。（可选参数）
  - PvwLastSrcIndex - 预览区域的 Aux 目标中将设置的输入/背景源索引。
  - PgmLastSrcIndex - 节目区域的 Aux 目标中将设置的输入/背景源索引。
响应：
- response: null
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"id":0 , "Name": "AuxDest1" , "PvwLastSrcIndex": 6 ,
  "PgmLastSrcIndex": 1}, "method":"changeAuxContent", "id":"1234", "jsonrpc":"2.0"}
- {"params":{"id":0, "TestPattern" :3 }, "method":"changeAuxContent", "id":"1234", "jsonrpc":"2.0"}

订阅和取消订阅

从基于 JSON 的应用程序完成订阅后，如果用户订阅的应用程序所在的 IP 端口发生了更改，则会向运行应用程序的 IP 端口发送通知。

实际通知作为 HTTP Post 异步发送，采用以下结构：{result: {method:

"notification",notificationType: "ScreenDestChanged",change: { add: [2],

remove: [], update: [0, 1, 2] }}}.

更改字段包含已添加/删除或更新的屏幕的 XmlId。

备注：重新启动 Event Master 处理器后，所有订阅都将丢失，如果需要，必须再次订阅。

subscribe

定义：
- 用户可使用此 API，订阅 Event Master 处理器中的更改事件。
- 订阅完成后，API 会以 HTTP Post 形式向 URL http://hostname:port/ 发送一个通知。
请求：
- 参数： {"hostname": hostname, "port": port, "notification" : notificationType[]}
  hostname - 通知发送至的主机名或 IP 地址。
  port - 通知发布至的 TCP 端口。
  notificationTypes - 用户希望订阅的通知数组。
  - ScreenDestChanged
  - AUXDestChanged
  - FrameChanged
  - NativeRateChanged
  - InputCfgChanged
  - SourceChanged
  - BGSourceChanged
  - PresetChanged
  - StillChanged
  - OutputCfgChanged
  - CueChanged
响应：
- response: {"method": "subscribe"}
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"hostname" : "192.168.247.131", "port": "3000", "notification" :
  ["ScreenDestChanged", "AUXDestChanged"]}, "method":"subscribe", "id":"1234",
  "jsonrpc":"2.0"}

unsubscribe

定义：
- 用户可使用此 ACPI 移除对指定主机名、端口和通知类型的订阅。
请求：
- 参数： {"hostname": hostname, "port": port, "notification" : notificationType[]}
  hostname - 要移除其订阅的主机名或 IP 地址。
  port - TCP 端口。
  notificationTypes - 用户希望订阅的通知数组。
  - ScreenDestChanged
  - AUXDestChanged
  - FrameChanged
  - NativeRateChanged
  - InputCfgChanged
  - SourceChanged
  - BGSourceChanged
  - PresetChanged
  - StillChanged
  - OutputCfgChanged
  - CueChanged
响应：
- response: {"method": "unsubscribe"}
- 成功：（0=成功，其他则表示错误）
例如：
- {"params": {"hostname" : "192.168.247.131", "port": "3000", "notification" :
  ["ScreenDestChanged", "AUXDestChanged"]}, "method":"unsubscribe",
  "id":"1234", "jsonrpc":"2.0"}
