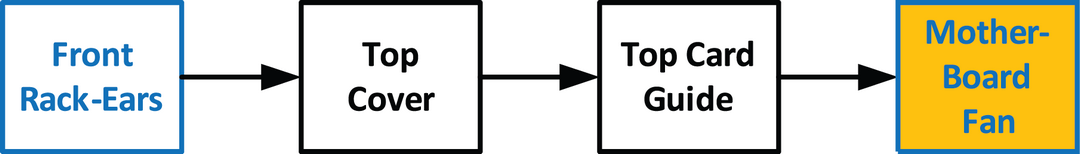

流程图

概述

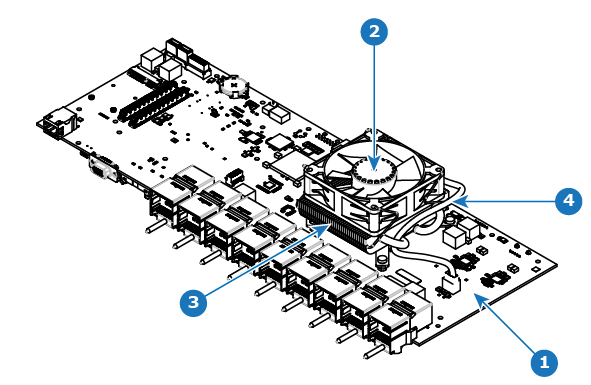

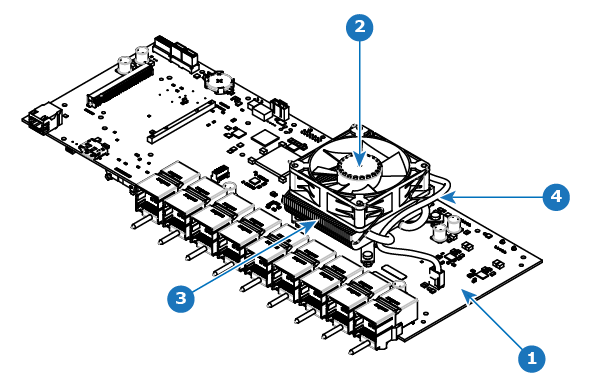

图像 15–52 显示了带风扇的 S3 COMEXPRESS CPU 主板。图像 15–53 显示了带风扇的 S3 Q7 CPU 主板。

相关零件

必要工具

1 x 飞利浦 2 号螺丝刀

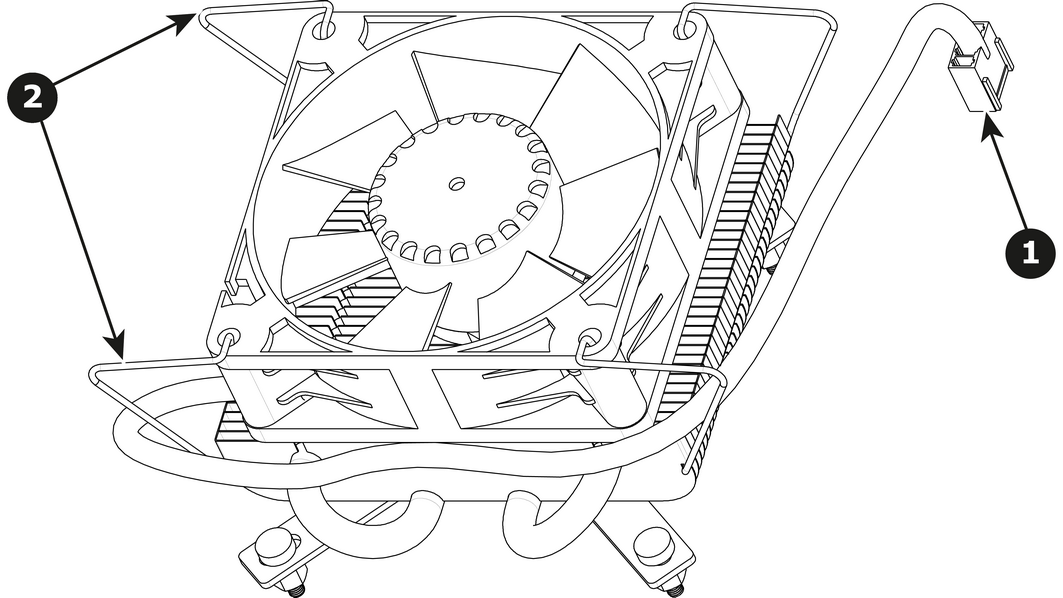

如何拆卸主板风扇

1. 拆下为散热器风扇供电的线缆。

2. 抬起两个手柄，将风扇从散热器上松开。



3. 将风扇提离散热器。

如何安装主板风扇

1. 将风扇从散热器/风扇备用套件挪开。
2. 使用夹子将风扇安装在主板的散热器顶部。
3. 将风扇电源线连接到主板上的 xxx 接头。

备注： 忽略备用套件中的散热器。
