4.14 扩展链接卡

关于扩展连接

当活动要求的输入、输出或图层数量超过单个设备的容量时，可以通过扩展链接卡将多个活动主处理器链接在一起。

CXP

CXP 是 InfiniBand 贸易协会指定的铜线连接器系统。它提供 12 个 10 Gbit/s 链路，适合 1 个 100 千兆位以太网、3 个 40 千兆位以太网通道、12 个 10 千兆位以太网通道或 1 个 Infiniband 12× QDR 链路。连接器包含 4 行，每行包含 21 个引脚，共 84 个引脚。

[注意 1]：C 是罗马数字，表示 100。

综述

连接卡具有 2 个 CXP 连接器，最多可支持 12 个 10-GBit 通道。

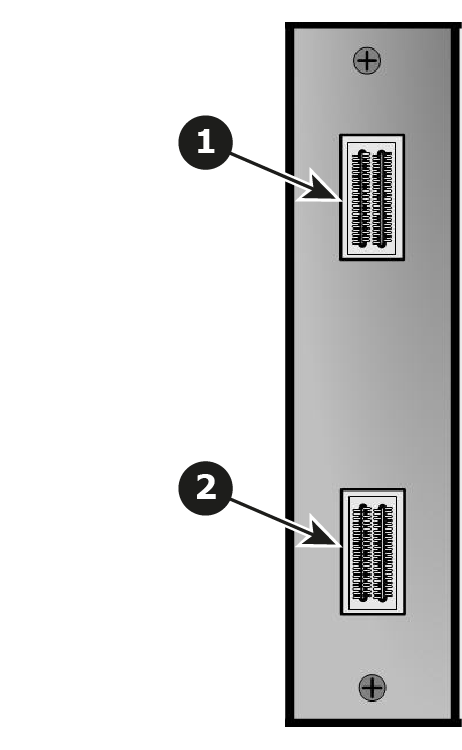

下图显示了链接卡的后面板连接器：

1	CXP 连接器 - CXP 1
2	CXP 连接器 - CXP 2

功能

最多可提供 12 个 10-GBit 通道
后面板左侧为扩展链接卡预留了两个插槽、一个插槽或没有插槽，具体取决于 Event Master 处理器型号。
E2 E2 Jr. S3-4K S3-4K Jr. EX
1, 2 NA^[9] 1 NA^[9] NA^[11]

E2	E2 Jr.	S3-4K	S3-4K Jr.	EX
1, 2	NA^[9]	1	NA^[9]	NA^[11]

产品规格

CXP 规格

[9] E2 Jr. 和 S3-4K Jr. 没有链接卡，但是这些型号可以使用链接卡进行升级，这些卡可以在 E2 和 S3-4K 上放入与链接卡相同的插槽。

[11] 2 EX 具有两个 (2) 扩展链接，但他们并非位于可更换卡上。
