4.1 前面板

关于前面板

请参见 图像 4–1，获取 Event Master E2（和 E2 Jr.）以及 S3-4K（和 S3-4K Jr.）系列处理器前面板图解。请参见 图像 4–2，了解 Event Master EX 处理器前面板图解。

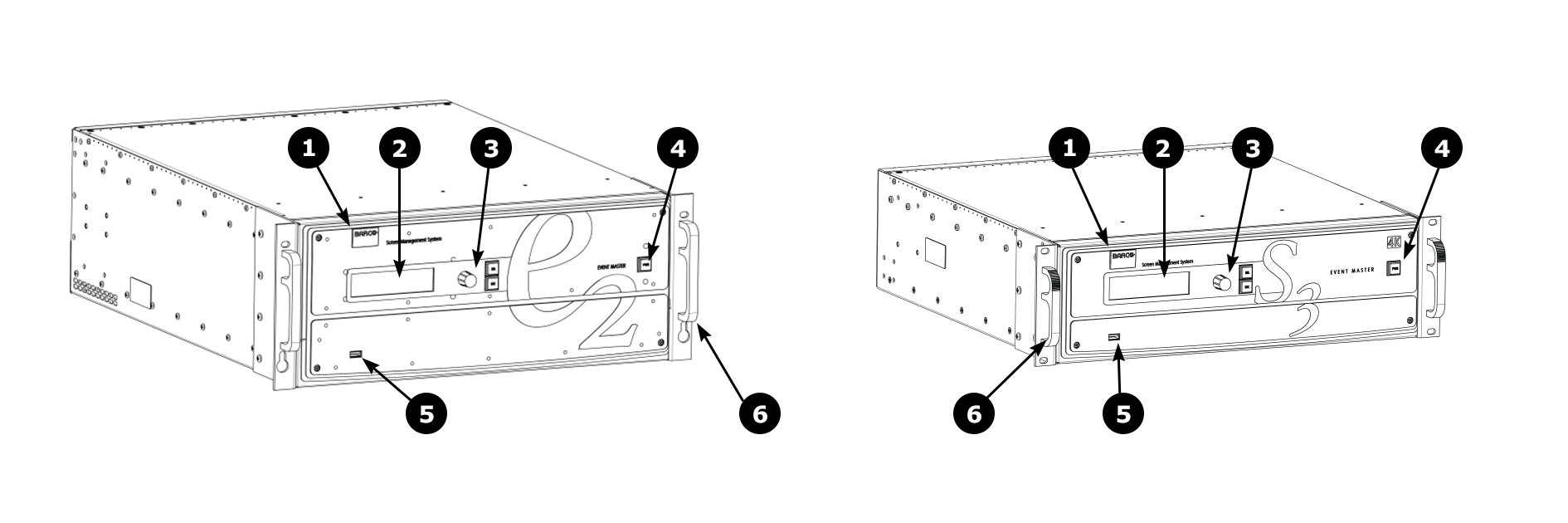

图像 4–1 E2 和 S3 前面板
1
Barco 标志
2
显示屏
3
菜单导航按钮
4
开机/关机按钮
5
USB 端口
6
机箱手柄

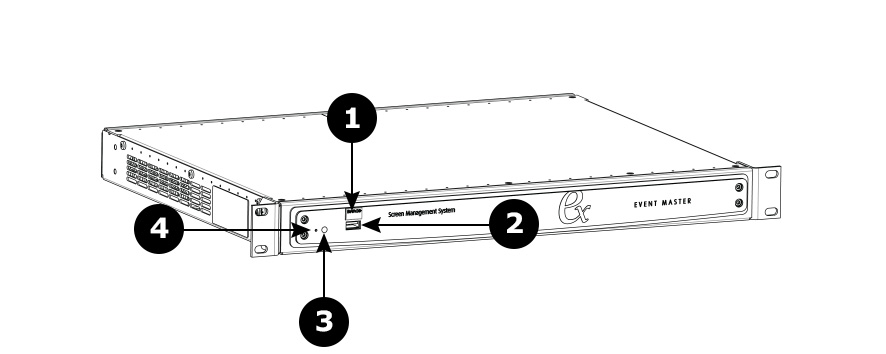

图像 4–2 EX 前面板
1
Barco 标志
2
USB 2.0 端口
3
电源灯
4
嵌入式重置开关
机箱手柄

机器提供了两个机箱手柄，方便安装和运输。

备注： 通过手柄运输机箱时，请勿将后部连接器朝地面放下。这样可能损坏后部连接器。
显示屏

这个 4 行 x 24 字符的屏幕显示 Event Master 处理器所有菜单、子菜单和消息。该显示屏可调整亮度。

系统启动或未选择菜单按钮时，屏幕会显示 状态 菜单。下图显示了一个 状态 菜单示例。如需详细了解此菜单内容，请参考“前面板菜单介绍”章节。

图像 4–3 例如，E2 显示屏。
菜单导航控件

菜单中的导航由三个控件决定：

  • 转动 ADJUST（调节）旋钮，滚动屏幕上的菜单项。

    • 逆时针转动旋钮可向下滚动。
    • 顺时针转动旋钮可向上滚动。

    菜单项左侧的导航光标 (>) 表示滚动条的位置，如下图所示。

    图像 4–4

  • 按下 SEL 按钮：

    • 从 状态 菜单进入 Setup 菜单树。
    • 选择导航光标指示的菜单项
    • 更改或接受参数
    • 向菜单问询回答 Yes
  • 按 ESC 退出菜单而不作出任何更改，取消操作，向菜单问询应答 No 或返回 状态 菜单。每按一次即向菜单树往上返回一级。
开机/关机按钮

此按钮可打开/关闭设备。

USB 端口

此 USB 端口可用于支持上传和下载系统配置，以及升级 Event Master 系列处理器固件。
