概述

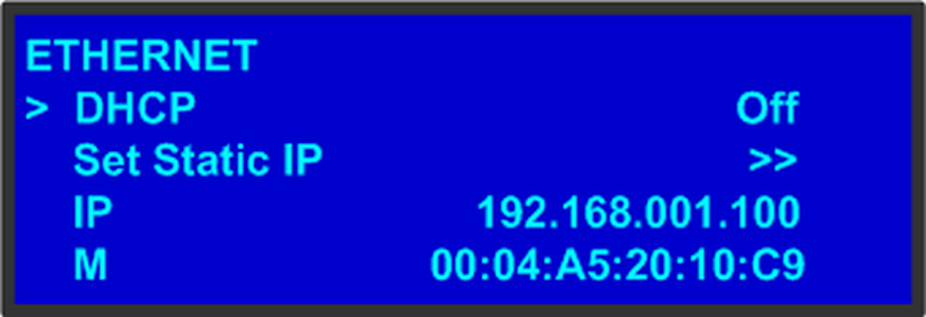

以太网子菜单允许用户查看和更改某些以太网设置。

使用此菜单，可以：

• 查询 DHCP 服务器的有效 IP 地址或关闭此功能。
• 为 Event Master 设备设置静态 IP 地址及子网掩码和网关。只有 DHCP 关闭时，才能使用此功能。

• 查看设备的 IP 地址。

  如果没有网络连接或尚未找到 DHCP 服务器，IP 地址将为 000.000.000.000。这种情况下，系统将忽略以太网端口。

• 查看设备以太网端口的媒体访问控制 (MAC) 地址。

查询 DHCP 服务器

在以太网子菜单中，DHCP 默认设置为打开。打开 DHCP 时，系统将自动查询 DHCP 服务器的有效 IP 地址。如果设备收到 IP 地址，该地址将显示在以太网子菜单中。

备注： 从服务器获取地址可能需要几秒钟。在此期间，SEL 按钮将保持亮起。

当 DHCP 关闭时，可以手动在设置静态 IP 子菜单中输入静态 IP 地址及子网掩码和网关。请咨询网络管理员，获取有效的 IP 地址、子网掩码和网关。

设置静态 IP 地址

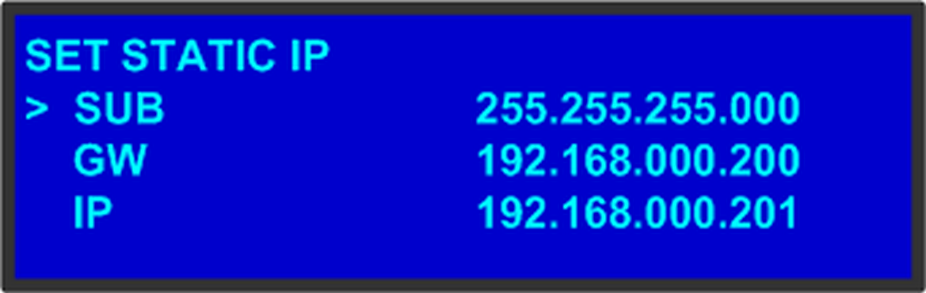

当 DHCP 服务器不可用时，可以使用下图中所示的设置 IP 子菜单设置 Event Master 设备的 IP 地址。

如何设置静态 IP 地址？

1. 确保 DHCP 设置为关闭。
2. 通过网络管理员获取有效的 IP 地址，包括子网掩码和网关。
3. 在以太网子菜单中，选择设置静态 IP。

4. 在设置 IP 子菜单中，选择 SUB（网）。第一个字段的最后一个字符将变得可用，如空字段和下划线所指示的那样。



   备注： 只有先更改 SUB 参数，才能编辑任一其他参数。
5. 旋转调整旋钮可更改第一个值。继续旋转该旋钮，可更改此字段中的所有三个值。四个字段中，值的范围都是从 000 到 255。
6. 按 SEL 接受第一个字段的更改。下一个字段的最后一个字符将变得可用。
7. 继续操作，直到创建完成所需的子网值。按 SEL。
8. 在 GW 和 IP 字段中进行类似的更改。
9. 按 SEL 接受最终的更改。
