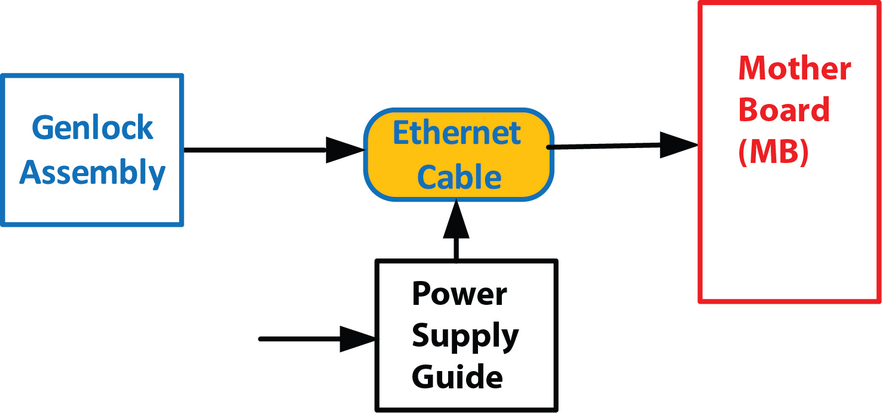

流程图

备注： 以太网线将同步锁相板连接到主板。此流程指导如何断开线缆与两端的连接。

备注： 此过程需要卸下电源导向器，以从主板上拔下线缆。

概述

相关零件

必要工具

1 x 飞利浦 2 号螺丝刀

如何拆卸以太网线

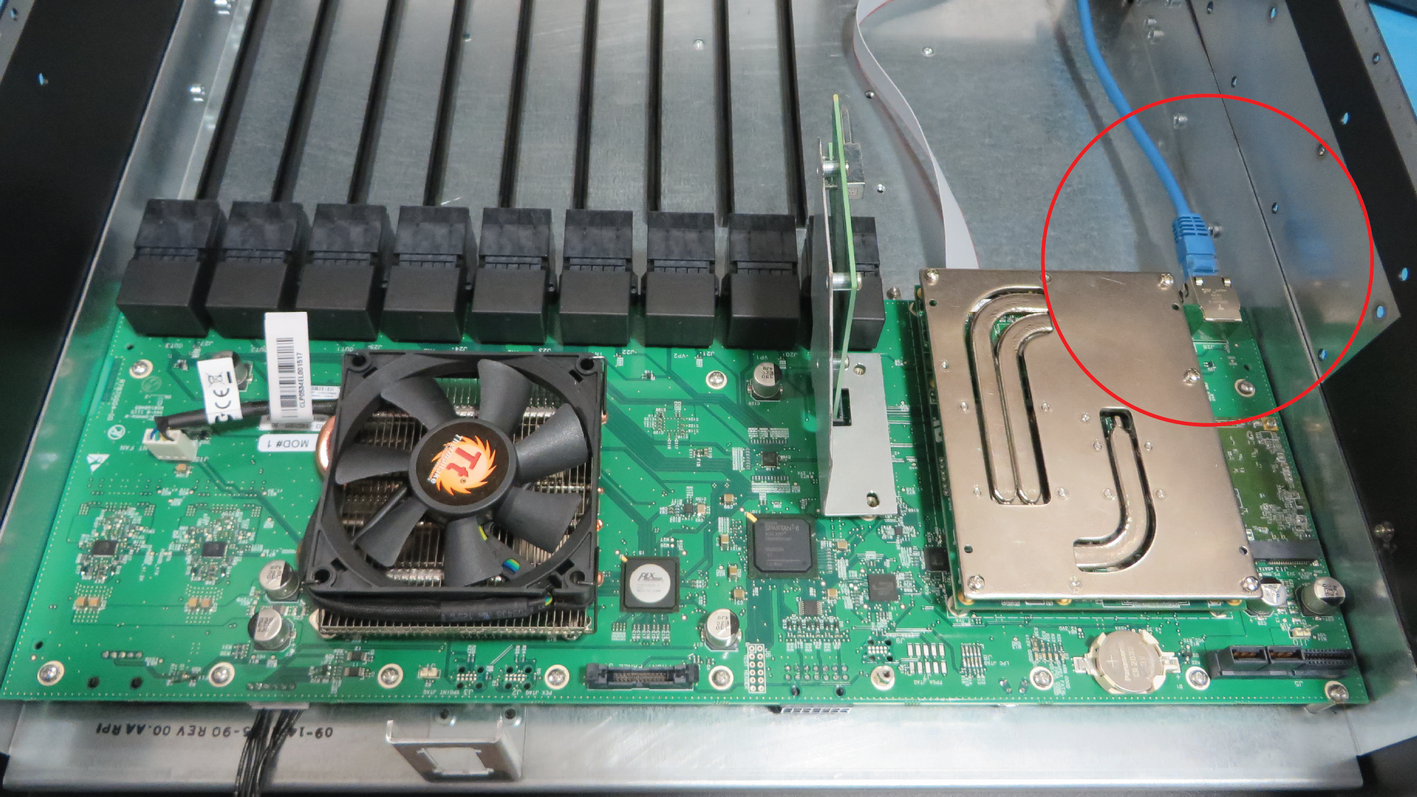

1. 卸下同步锁相组件，将其拉出以露出其后面的线缆（请参阅相关步骤）。

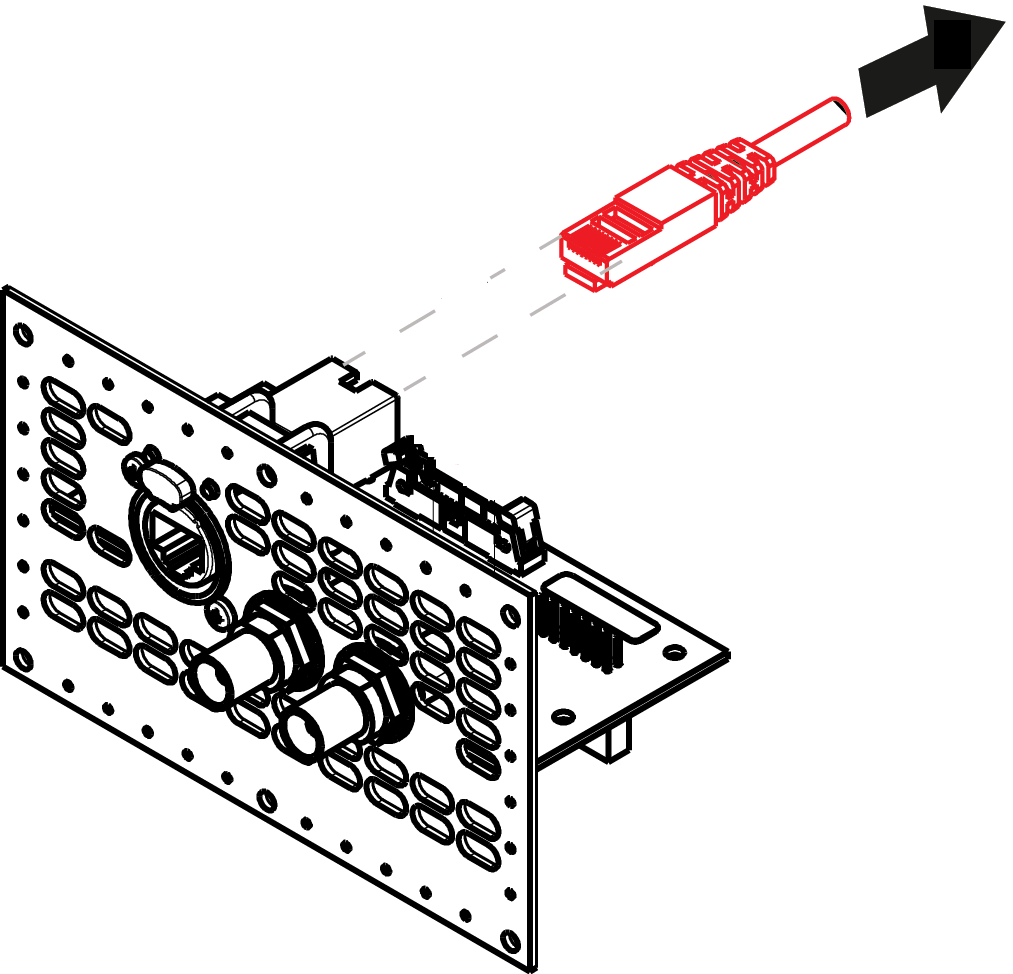

2. 找到同步锁相组件上的以太网连接器，按下以太网线上的锁箍，将其从插槽中释放。





   备注： 从此步骤开始，只有以太网线的另一端与主板保持连接。然而，必须卸下电源导向器以拔掉它。（请参考“流程综述”）。
3. 按照其他过程中详述的步骤，拆卸电源导向器。

4. 找到插在主板上的以太网线，按下以太网线上的锁箍，将其从插槽中释放。



5. 将线缆从设备拔出。

如何安装以太网线

要安装以太网线，请按该流程的反向顺序进行。
