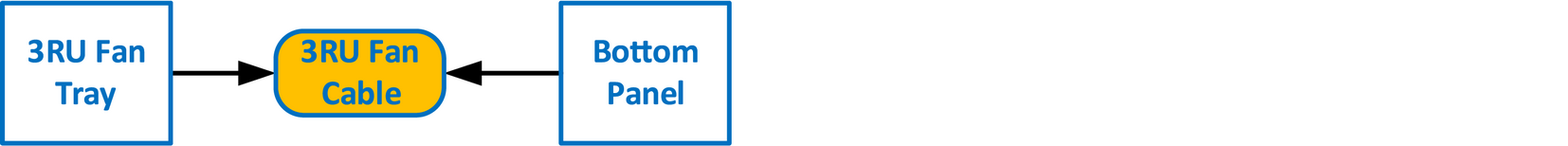

流程图
备注： 3RU 线组件通过系统电源板为 3RU 风扇供电。
备注： 线缆的一侧连接到金属支架，可在卸下 3RU 风扇托盘后进入支架。线缆组件的另一侧连接到系统电源板，可卸下底板后使用系统电源板
14.30 3RU 风扇线
相关零件
| 电缆套件组 |
必要工具
- 1 x 飞利浦 2 号螺丝刀
- 六角螺丝刀
如何拆卸 3RU 风扇线
- 确保将设备正面向上放置，然后卸下 3RU 风扇托盘

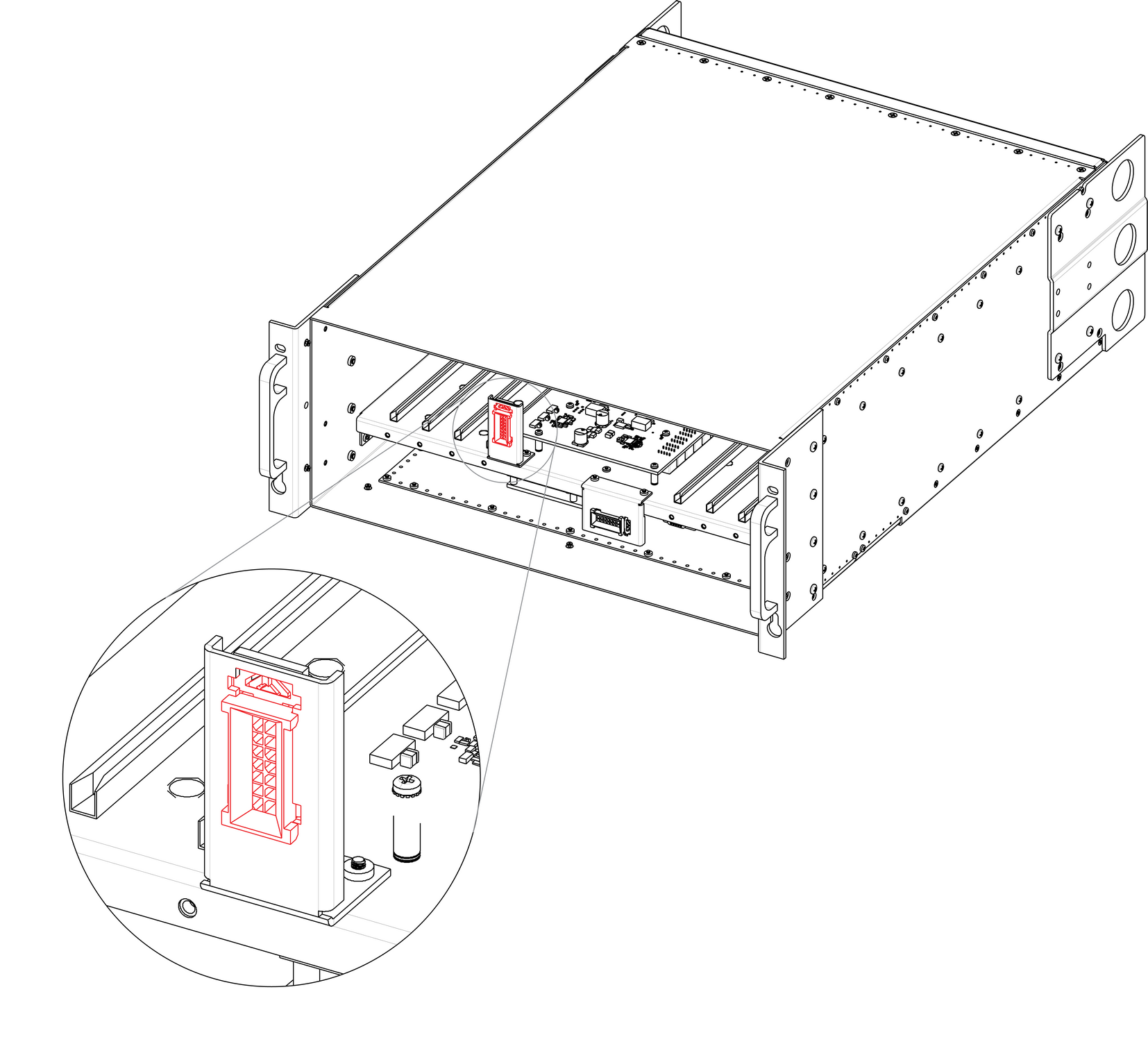

卸下 3RU 风扇托盘后，卸下露出的 3RU 线连接器。连接器安装在机箱中垂直安装的金属支架上。
图像 14–95 找到连接器顶部的弹簧锁并将其向后推，将连接器从支架上松开。
图像 14–96 向上推连接器，直到金属支架中的插槽与连接器上的法兰对齐。
图像 14–97 轻轻将 3RU 线组件从支架中拉出。
图像 14–98 - 将设备翻面并卸下底部面板。

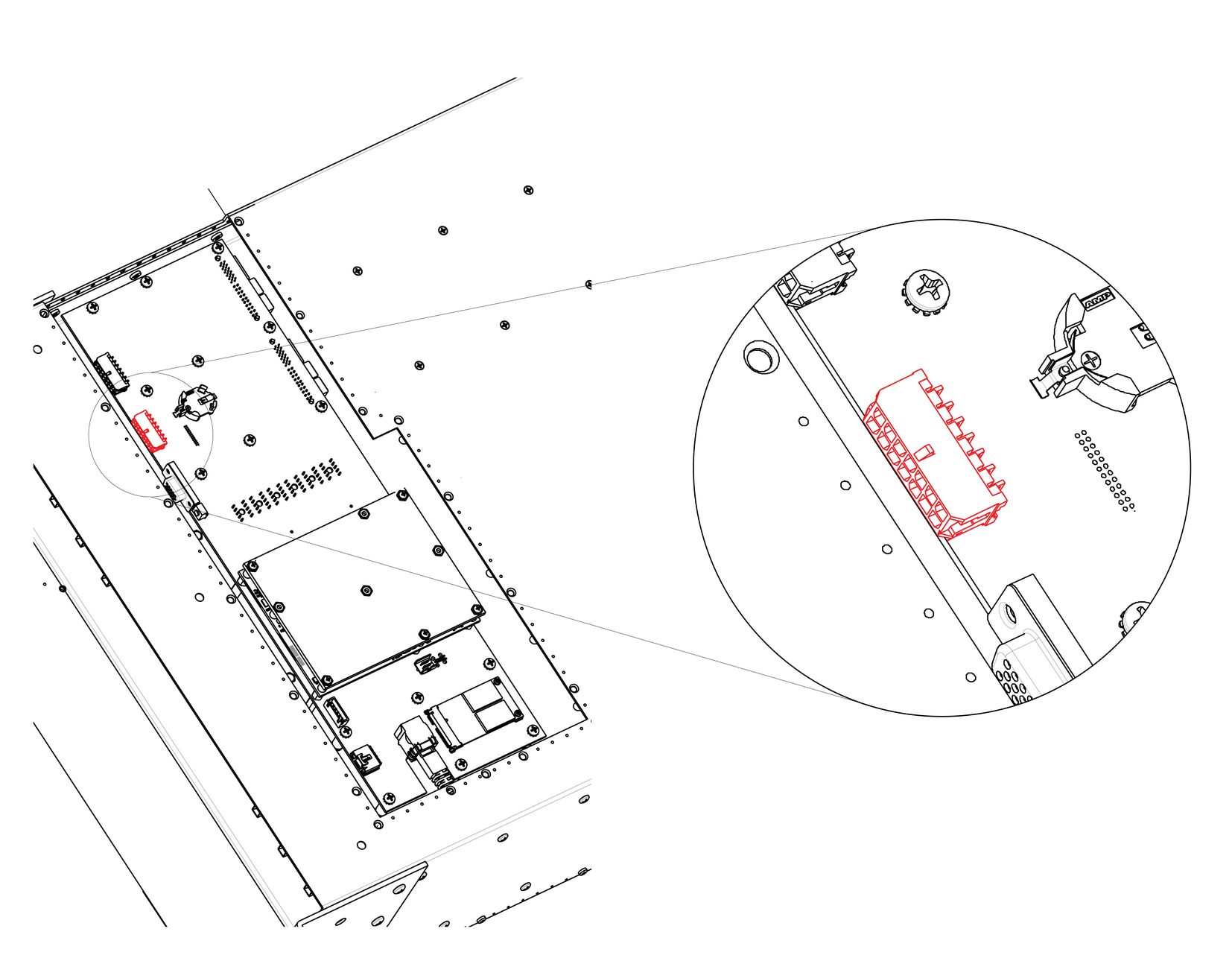

找到插在系统电源板上的 3RU 线。
图像 14–99 3RU 风扇电缆连接器 备注： 此处显示的仅为 Gen 1 系统卡，但 Gen 2 系统卡上的连接相同。- 轻轻推动 3RU 线，将其拆下。
如何安装 3RU 风扇线
要安装 3RU 风扇线，请按该流程的反向顺序进行。
