15.18 同步锁相组件

流程图
图像 15–40

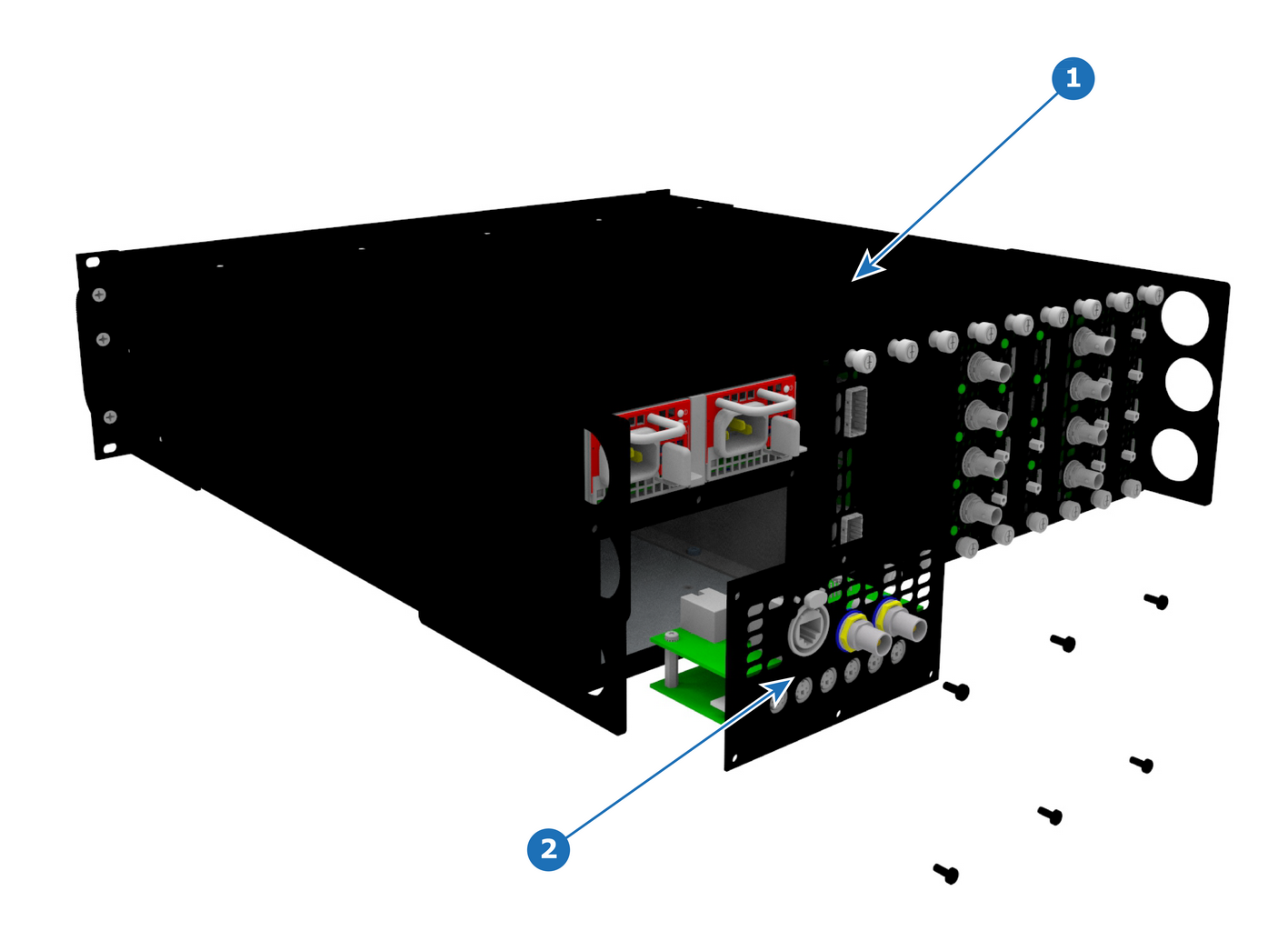

概述
图像 15–41
1
机箱
2
同步锁相组件
相关零件
同步锁相/S3D S3
必要工具

1 x 飞利浦 2 号螺丝刀

如何拆卸同步锁相组件

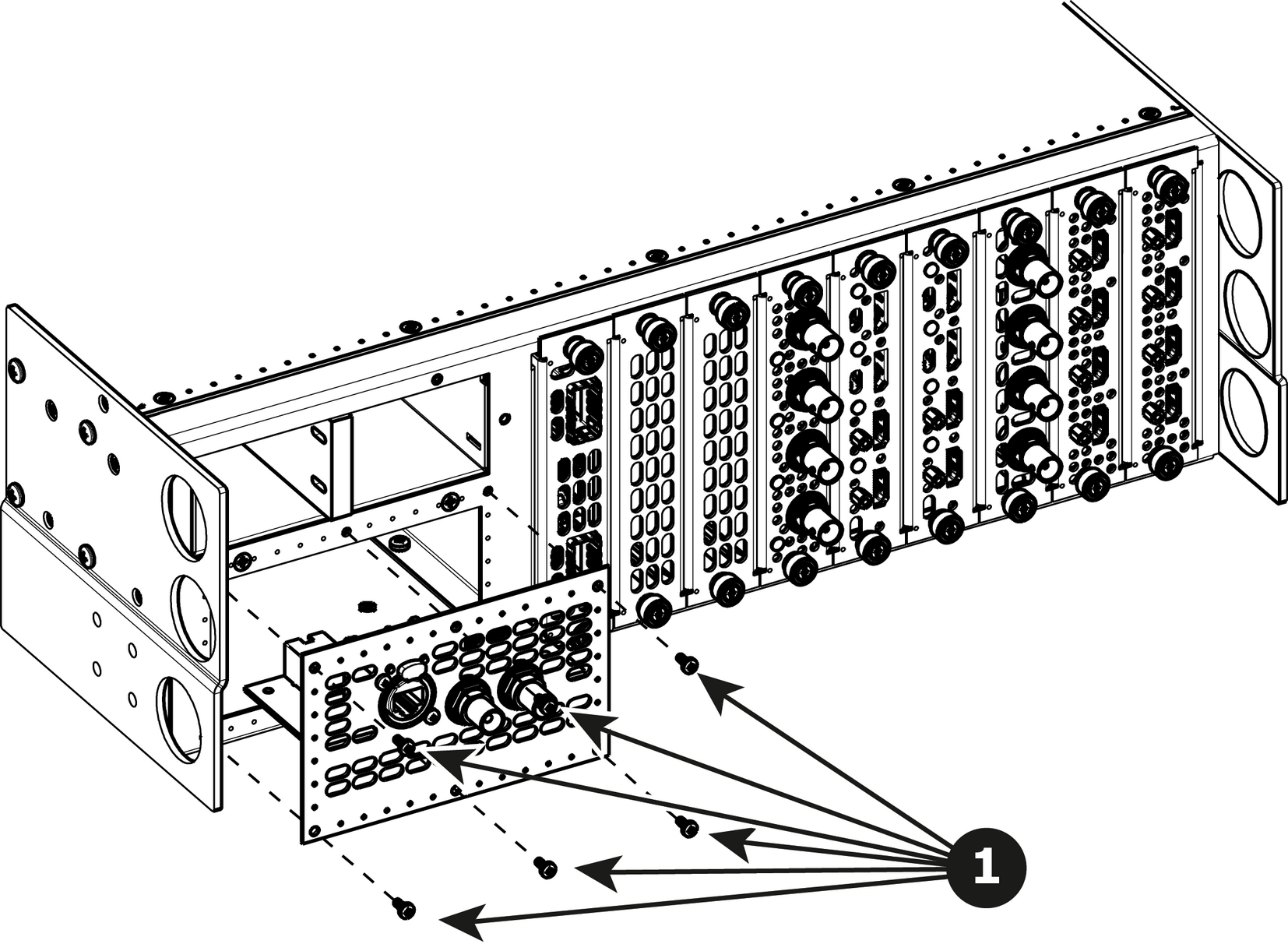

  1. 拆卸将同步锁相组件固定到机箱背面的 6 个平头螺钉 (4-40 X .25)。

    图像 15–42

  2. 轻轻将同步锁相组件从设备中拉出。请勿将组件拉太远，因为仍有另外 2 条附连线缆。

    备注： 此时，仍有 2 根线缆将同步锁相连接到设备。

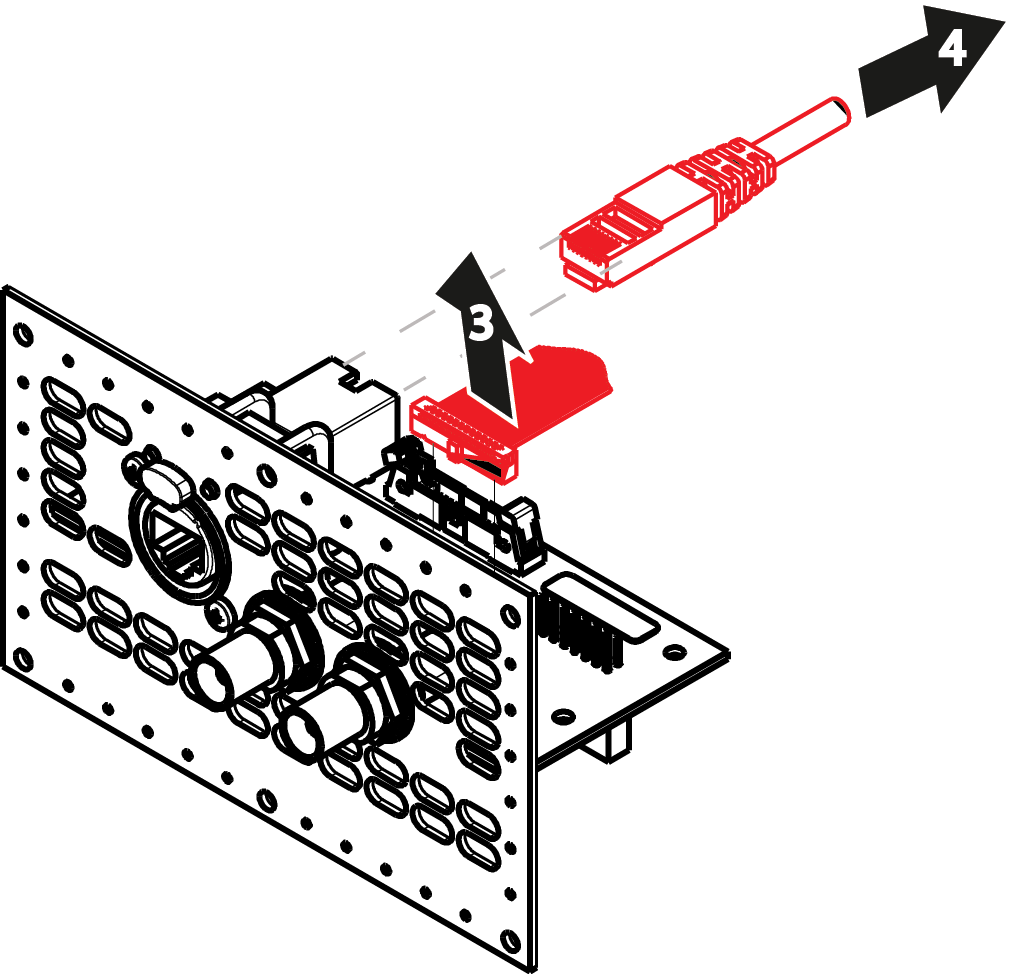

  3. 从连接器松开同步锁相带状电缆，然后将其从同步锁相板拉出。

    备注： 此线缆将同步锁相板连接到主板。
    图像 15–43

  4. 从连接器松开以太网线缆，然后将其从同步锁相板拉出。

    备注： 此线缆将同步锁相板连接到主板。
如何安装同步锁相组件

要安装同步锁相组件，请按该流程的反向顺序进行。
