综述

用户可通过节目制作页面的此部分管理可用的输入资源。源是根据系统配置页面上定义的可用输入创建和定义的。

静帧图像、输入和本机背景以及重新输入的屏幕目标和背景源可用作图层和 AUX 目标中的源。

关于源和输入

源是从输入信号定义的。可从同一个输入定义多个源。定义源后，可修改多个属性。例如，这些属性可能是：颜色调整、裁剪、锐度和遮罩。默认情况下，会为每个输入自动创建一个源。同一个输入最多可创建 256 个源。与输入一样，源可以从多个连接器定义，例如：4K 或 DL DVI 以及单链路或双链路。

备注： 多画面显示输入信号而不是源。

输入、源和图层简介

输入

• 定义：连接至 Event Master series processor 的任意视频信号。

• 功能：

  • 输入信号可以是 2K（单链路）、双链路或 4K（超高清）格式。

  • 根据分辨率和输入信号类型，可能需要多个连接器将输入信号连接至 Event Master series processor。所需的连接器数量已在下表列出。

    	2K 分辨率最高 2048x1200@60	双链路 分辨率最高 3840x1200@60	4K（超高清） 分辨率最高 4096x2160@60
    SDI	1	2	4
    DVI	1	1	2
    HDMI 1.4a	1	1	2
    DisplayPort 1.1a	1	1	2
    HDMI 2.0	1	1	1
    DisplayPort 1.2	1	1	1

• 调整：

  • 名称、颜色空间、连接器容量、自动采集、EDID、对比度、亮度、灰度系数。
  • 对输入信号进行调整会对源自输入信号的所有源产生影响

源

• 定义：为了创建所需外观而对输入进行操纵时创建的视频信号。

• 功能：

  • 创建输入时，将自动创建具有与输入相同属性的源。
  • 可从同一个输入信号生成多个源。
  • 任意源都可拖放到任意图层和任意目标。
  • 同一个源可在多个图层和多个目标中使用。
  • 应该注意的是，如果在多个层中使用源并且在其中一个层中修改了源，源不会在其他层中自动更新。要在其他图层中更新源，需要从这些图层将源删除，然后重新从源列表插入源。

• 调整：

  • 名称、绑定至用户键、图层高宽比、大小、位置、对比度、亮度和色调。

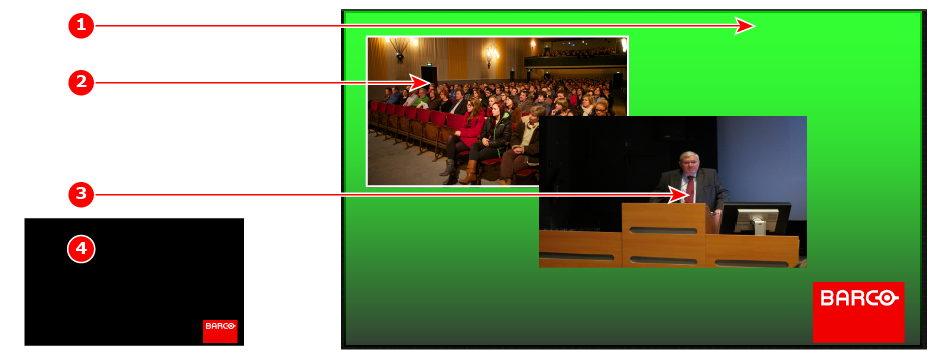

图层

• 定义：图层是堆叠在另一个图层或背景之上的图像。

• 功能：

  • 每个混合器图层都有两个图层，预览和节目。为了实现完全的灵活性，每个图层都可分配到 PIP 或键功能。



  • 混合背景图层 (BG) 的视觉优先级最低。任何输入或输出都可用作背景。该图层会显示在其他所有 PIP 和键之后。该系统可在任意定义的背景源间转换。
  • 在任意混合图层中，PIP 图层显示在背景上，位于其他具有更高视觉优先级的图层下方。
  • PIP 效果包括混合、平滑移动、调整大小、可调宽高比、边框、遮罩和阴影。

  • 在任意混合器中，键图层显示在背景上，位于其他具有更高视觉优先级的图层下方。键控效果包括亮度键、分屏键（Cut 和 Fill 键）和色度键。

    切换 + 填充键可使用具有透明度效果的 PNG。系统会将透明度检测为“切换”信号，将 PNG 非透明部分检测为“填充”输入。任何具有透明度的静帧，其静帧名称旁边标有“T”指示符。

• 调整：

  • 边框、阴影、图层大小和位置、源大小和位置以及遮罩。

• 图层效果

  • 频闪、翻转、冻结、图层颜色效果、单色和反转。

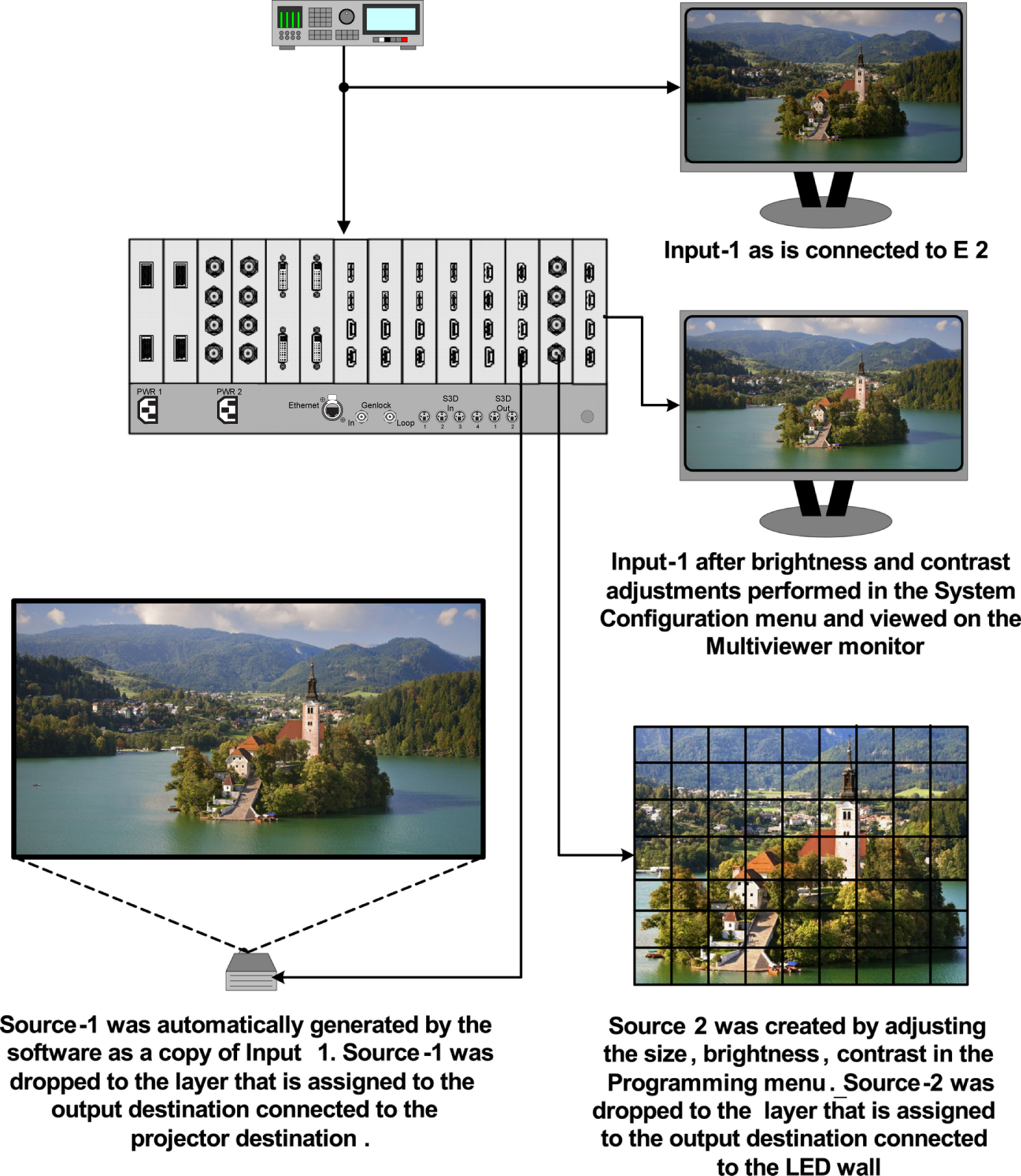

输入、源和图层示例

源区域描述

在此菜单中，“配置”菜单中定义的“源”通过拖放过程分配给目标。每路输入都有至少一个源文件，其中几个可以通过复制原件（加号图标）或复制文件（双页图标）创建。

此部分有 2 个选项卡：

• 源：列出系统中可用的输入和源。源列示在输入后面，可以通过单击输入名称旁边的箭头进行查看。静帧、背景和目标也可用作源。
• 本机背景：列示可供目标使用的背景和背景静帧。

各个列表均有两种可用显示模式。可单击对应的图标切换视图：

	列表视图
	缩略图视图

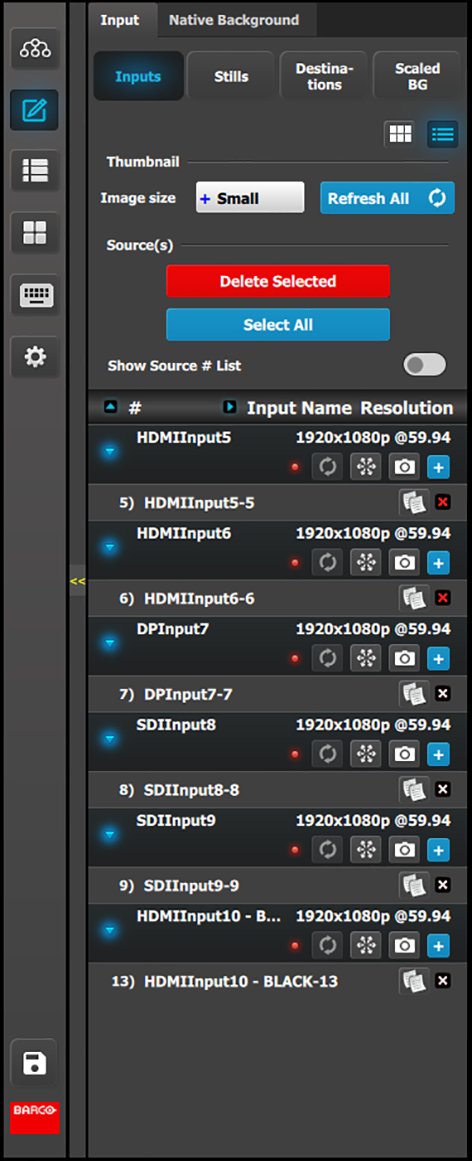

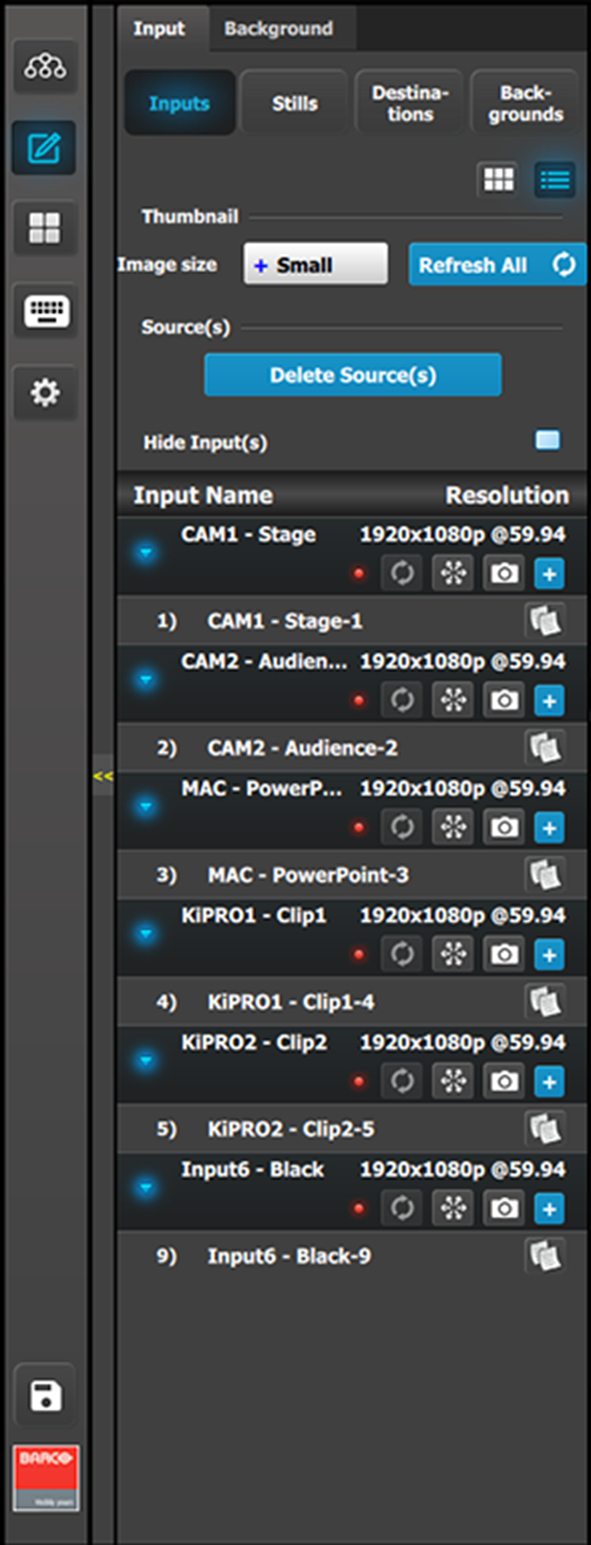

输入（列表视图）

输入（列表视图）
	分辨率：输入信号的分辨率。 LED 指示灯的颜色指示输入状态： 红色：同步已丢失或格式无效。 绿色：同步有效。 从输入源刷新输入缩略图（缩略图视图中）。 冻结输入。 允许截图并将其存储为静帧。 根据输入添加源。每路输入共允许 256 个源。 将源复制到新源，并将其添加到列表。

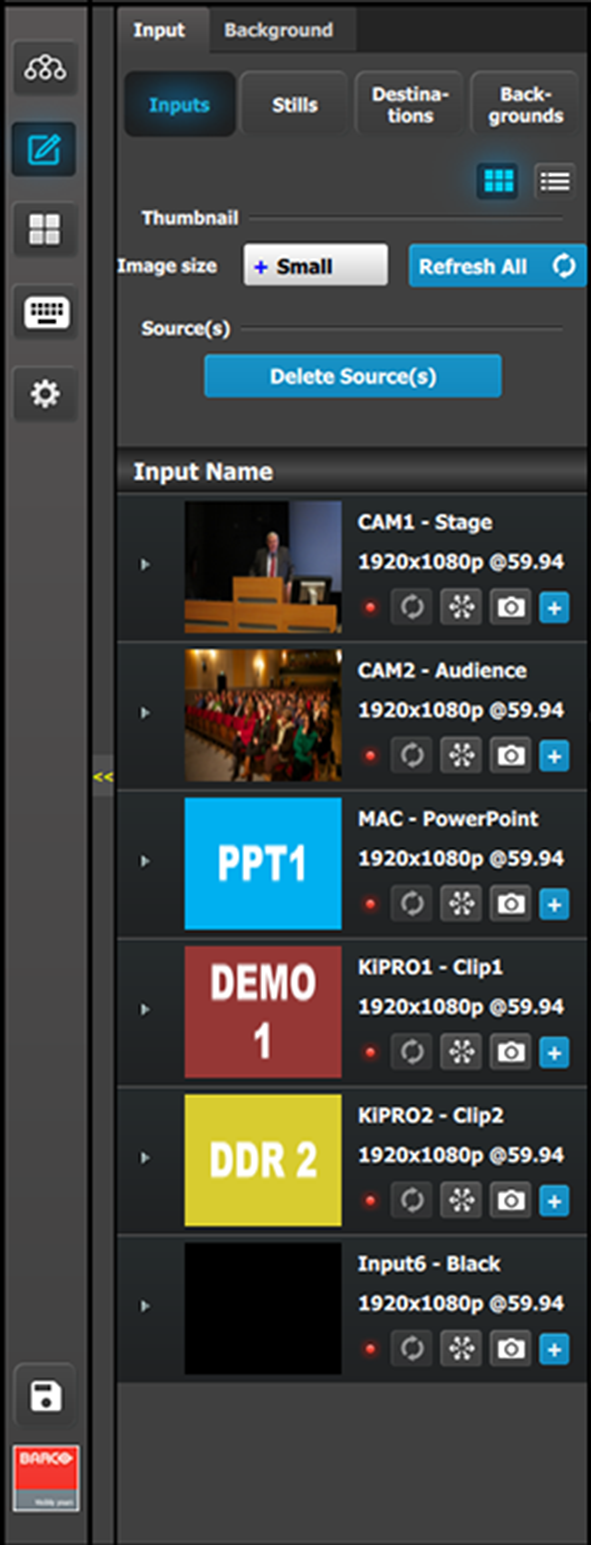

输入（缩略图视图）

可以通过单击所需输入上的刷新图标或“全部刷新”按钮来添加缩略图。当列表处于缩略图视图时，也可以通过单击缩略图表区域将缩略图手动上传到 EMTS。

输入（缩略图视图）
	行为与列表视图模式类似（请参考上方）。

单击缩略图表区域，图像可通过文件选择器菜单导入。选择器可选择 BMP、JPG 或 PNG 格式的图片。

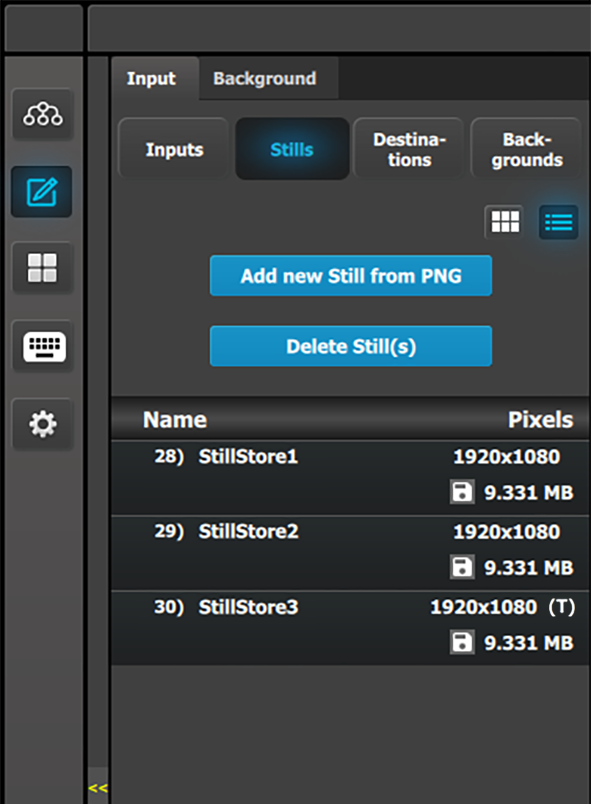

静帧（列表视图）

静帧（列表视图）
	静帧图像可以从非 HDCP 加密的输入中采集，也可以从 GUI 计算机的外部源以 PNG 格式添加。 具有透明度的 PNG 会在静帧列表中以 (T) 标识。 可双击更改的名称和静帧的分辨率。 [Disk Icon] 表示静帧图像使用的存储空间量，以兆字节为单位。可能有大约 100 个高清静帧。图像的分辨率越高，每张图像使用的内存越大，因此系统可以存储的静帧图像越少。

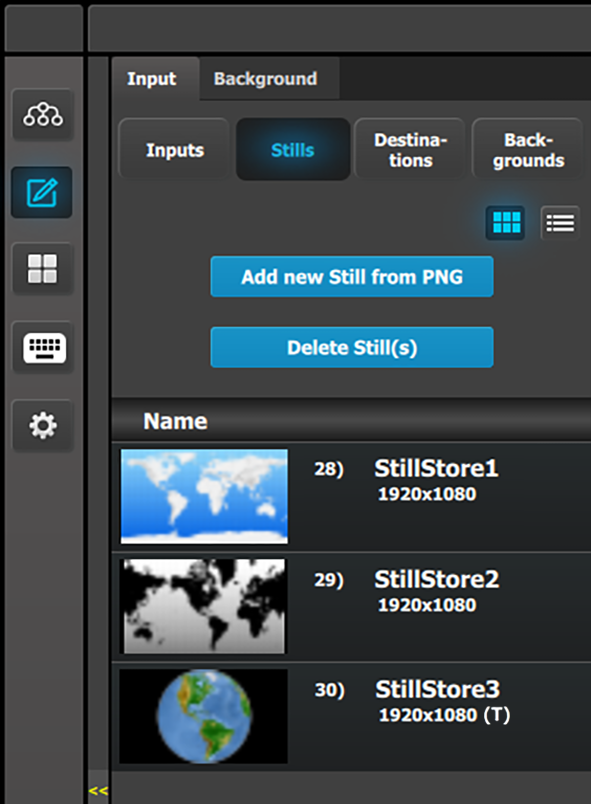

静帧（缩略图视图）

一旦处理了实时采集或文件导入，系统就会自动添加缩略图。

静帧（缩略图视图）
	行为与列表视图模式类似（请参考上方）。

单击缩略图表区域，图像可通过文件选择器菜单导入。选择器可选择 BMP、JPG 或 PNG 格式的图片。

目标

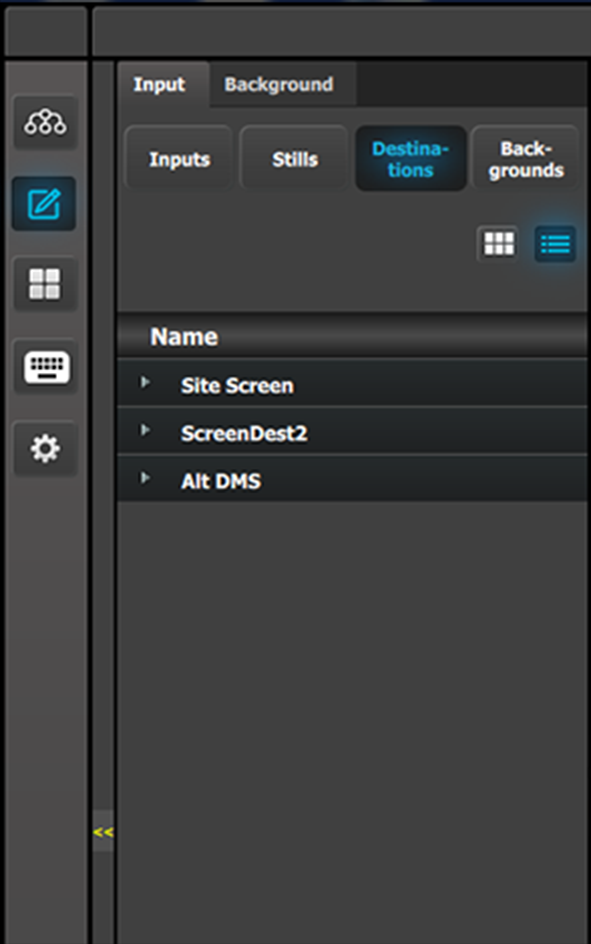

目标（列表视图）

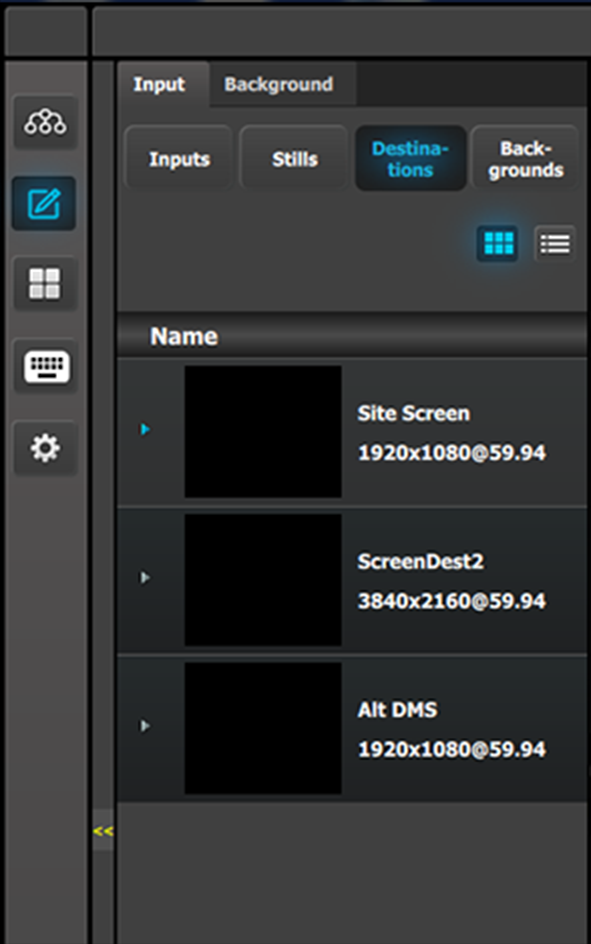

目标（缩略图视图）

目标可用作图层中的源，前提是它们具有匹配的能力。SL 上分辨率可高达 2K，DL 为 4096 x 1200/2560 x 1600，4K 定标器模式为 4K / 8192 x 1200。

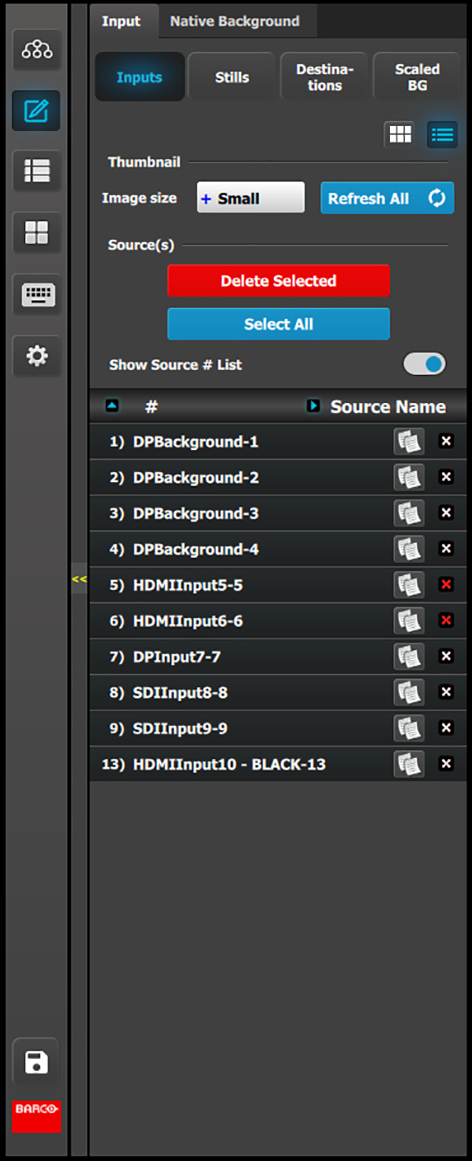

如何删除源

所有具有多个条目的列表，其删除进程均相似。要删除源，用户需要：

1. 单击删除源按钮。

   删除源按钮变为红色，源列表各元素的复制图标旁将出现删除图标 (“x”)。



2. 选择要删除的源，然后单击删除源按钮。

   所选源即已移除。

如何隐藏输入名称

因为输入通常以其物理连接器名称命名，而源通常根据其预期用途命名。因此，我们在列表上方有“显示源 # 列表”选项。

1. 选中显示源 # 列表开关。

   源随即显示，但不显示其关联的输入。



本机背景

在此菜单中，“配置”菜单中定义的“背景”通过拖放过程分配给目标。

背景和目标的分辨率必须相同，并且目标最终不会混合重叠。例如，如果将背景定义为 3840 x 1080 的输入分辨率，则目标的总分辨率也必须为 3840 x 1080。

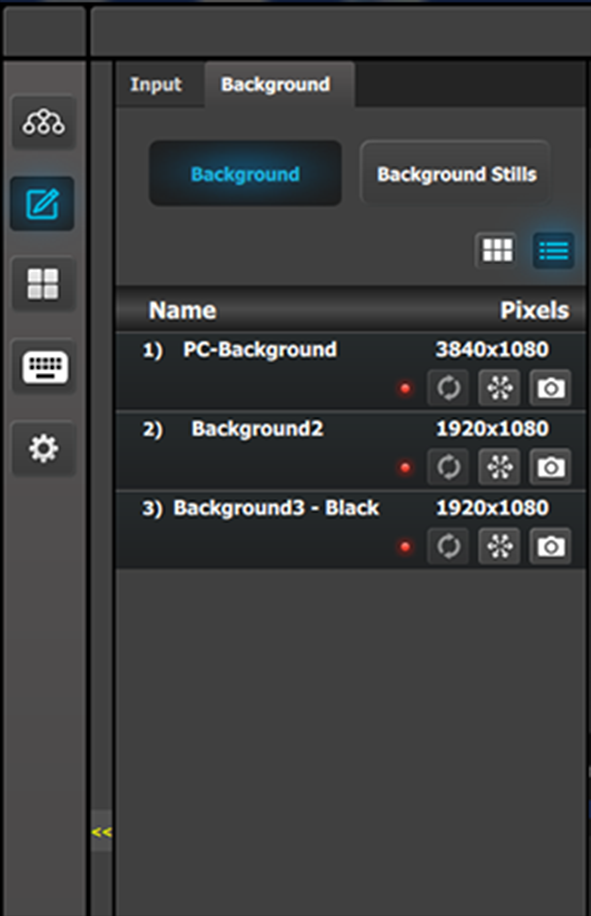

背景（列表视图）
	名称：系统配置中创建的输入的名称。 分辨率：输入信号的分辨率。 LED 指示灯的颜色指示输入状态： 红色：同步已丢失或格式无效。 绿色：同步有效。 [Snowflake Icon] 将冻结输入。 [Camera Icon] 允许截图并将其存储为静帧。

缩略图是手动添加的，也可以从 Event Master 系列处理器刷新到 GUI。

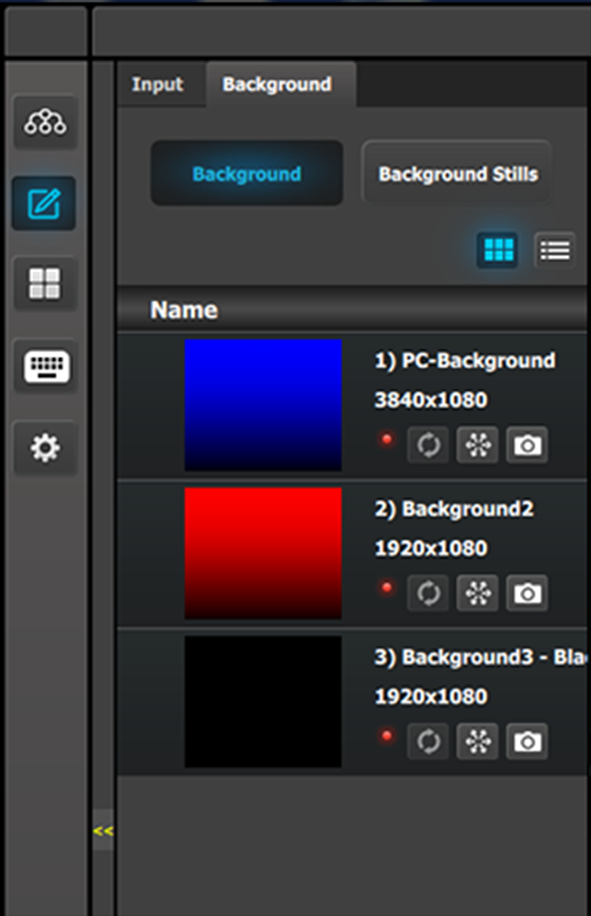

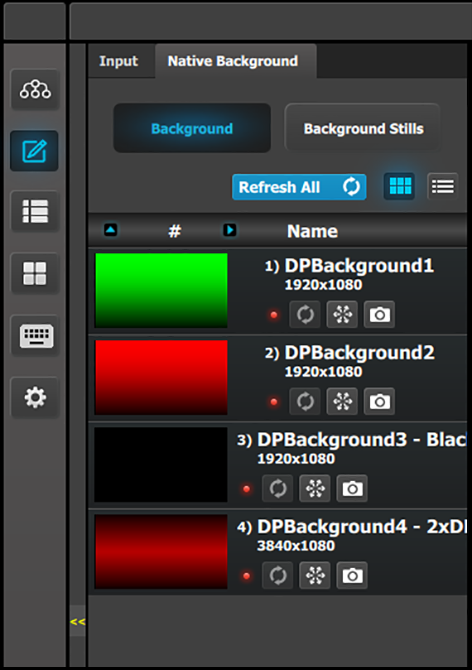

背景（缩略图视图）
	行为与列表视图模式类似（请参考上方）。

单击缩略图表区域，图像可通过文件选择器菜单导入。选择器可选择 BMP、JPG 或 PNG 格式的图片。

背景静帧

在此菜单中，“背景源”菜单中采集的“背景静帧”通过拖放过程分配给目标。

背景静帧和目标的分辨率必须相同，并且目标最终不会混合重叠。例如，如果将背景以 3500 x 1080 采集，则目标的混合分辨率也必须为 3500 x 1080。

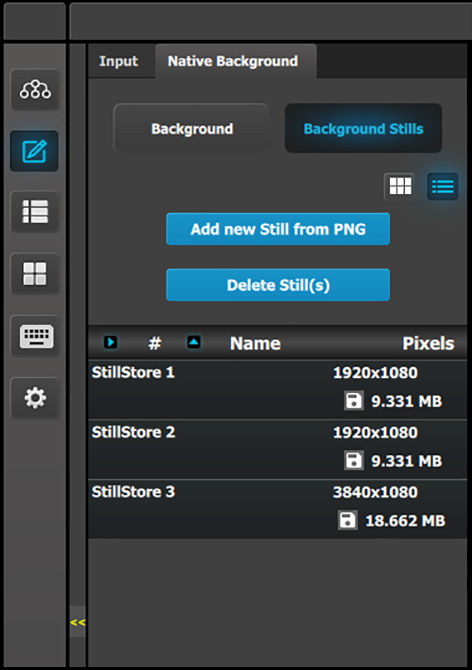

背景静帧（列表视图）
	名称：这是创建的静帧的名称。名称可通过双击操作进行更改。 分辨率：静帧的分辨率。 [Disk Icon]：表示静帧图像正在使用的存储空间量，以兆字节为单位。可能有大约 100 个高清静帧。分辨率越高，使用的存储空间也相应地增加。

缩略图是手动添加的，也可以从 Event Master 系列处理器刷新到 GUI。

背景静帧（缩略图视图）
	行为与列表视图模式类似（请参考上方）。

单击缩略图表区域，图像可通过文件选择器菜单导入。选择器可选择 BMP、JPG 或 PNG 格式的图片。

输入 > 缩放背景

“输入”选项卡有一个“缩放背景”子选项卡。“输入”>“缩放背景”子选项卡与“本机背景”>“背景”子选项卡类似，它同样拥有列表视图和缩略图视图。

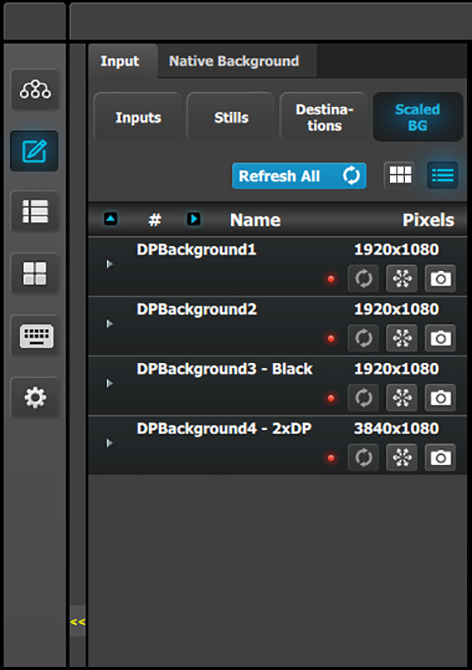

输入 > 缩放背景（列表视图）
	名称：系统配置中创建的输入的名称。 分辨率：输入信号的分辨率。 LED 指示灯的颜色指示输入状态： 红色：同步已丢失或格式无效。 绿色：同步有效。 [Snowflake Icon] 冻结输入。 [Camera icon] 允许截图并将其存储为静帧。

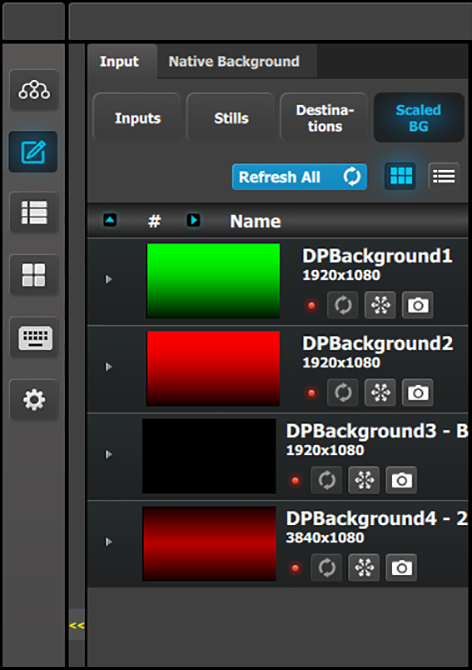

输入 > 缩放背景（缩略图视图）
	行为与列表视图模式类似（请参考上方）。

将背景用作输入

“输入”>“缩放背景”子选项卡允许 Event Master 系列处理器将背景用作输入。此子选项卡可在任意 E2 或 S3 处理器上使用，但在资源有限的处理器上尤为有用，例如 S3-4K Jr. 处理器。定义为背景的输入现在可用作背景，或用作 AUX 目标或屏幕目标图层上的源。

要将背景用作输入，请遵循此流程。

1. 转至“节目制作”菜单。
2. 转至“资源”区域的“输入”选项卡，然后转至“输入”选项卡的“缩放背景”子选项卡。

3. 从“缩放背景”子选项卡上的列表中拖动背景，并将其放在节目制作“图表”区域中的任何屏幕或 AUX 目标上，该区域至少分配了一个图层。

   如果未向目标分配任何图层，您需要转至“本机背景”选项卡，从“背景”子选项卡拖放背景。

备注： 使用背景作为输入会产生额外的延迟帧。如果无法接受延迟，则使用普通输入。

备注： 拖放到图层的源必须从“输入”选项卡拖放，拖放到本机背景的源必须从“本机背景”选项卡中拖放。
