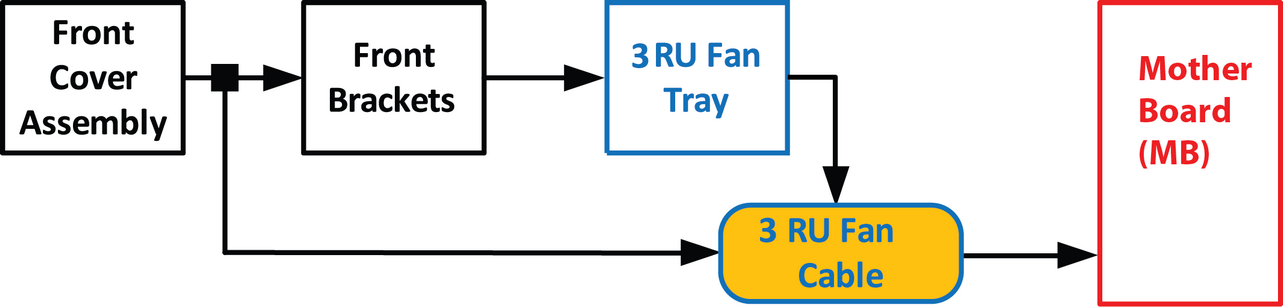

流程图

备注： 3RU 线组件通主板为 3RU 风扇供电。

备注： 线缆的一侧连接到金属支架，可在卸下 3RU 风扇托盘后进入支架。线缆组件另一端则连接到主板。

概述

相关零件

必要工具

• 1 x 飞利浦 2 号螺丝刀
• 六角螺丝刀

如何拆卸 3RU 风扇线

1. 要访问主板，请按照其他流程中的详细步骤拆卸前盖板组件、前支架和 3RU 风扇托架。

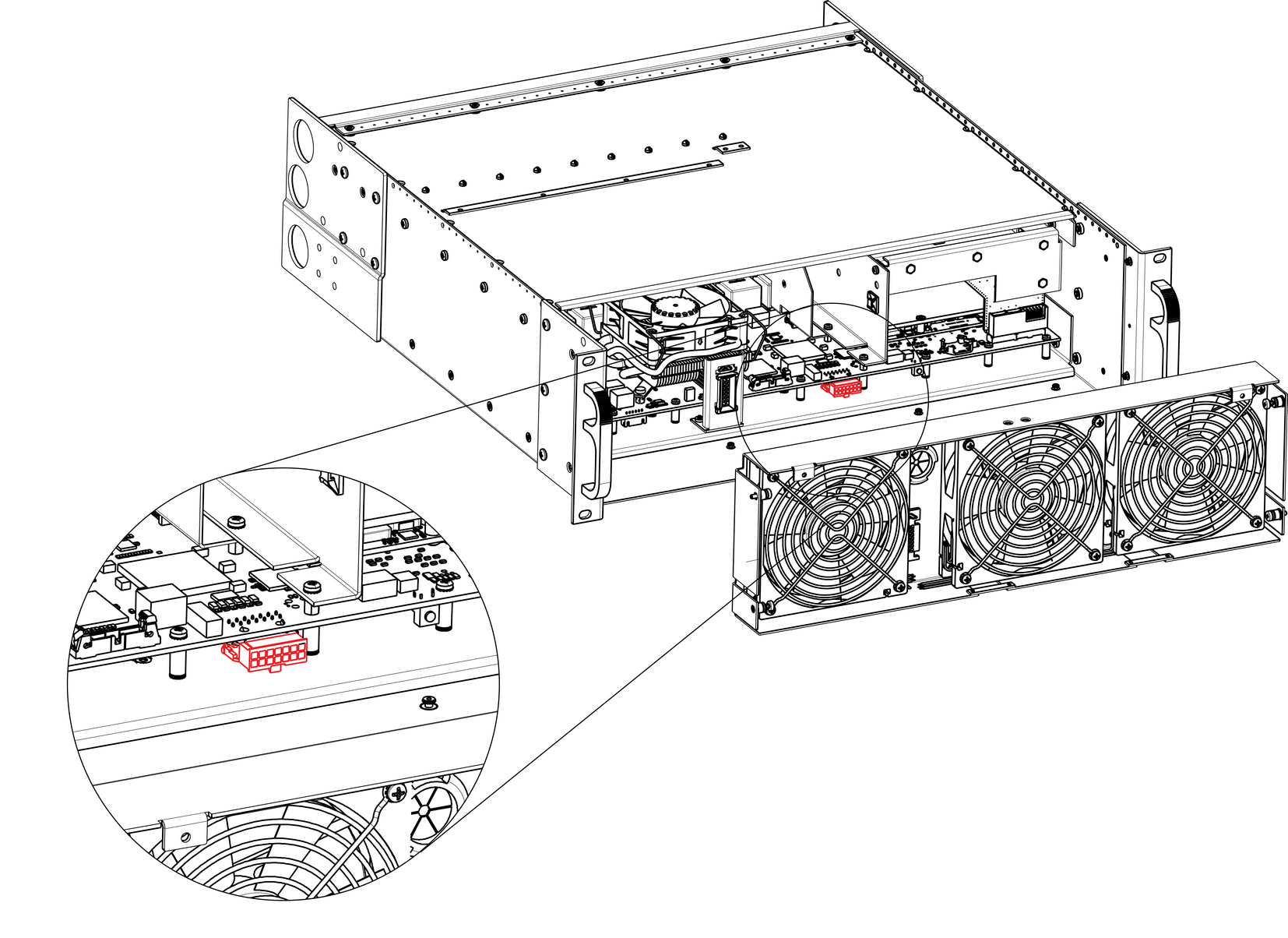

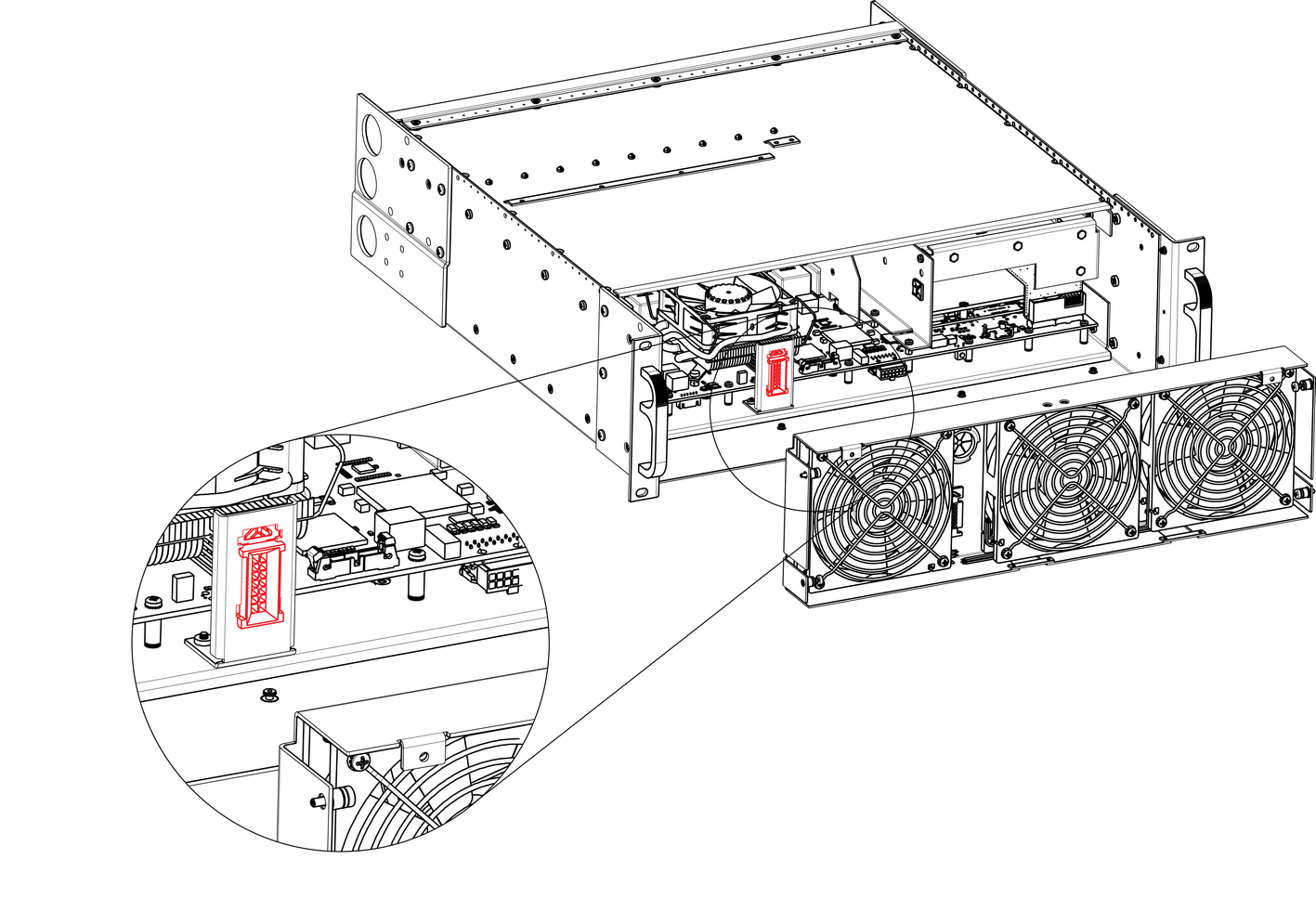

2. 卸下 3RU 风扇托盘后，卸下露出的 3RU 线连接器。连接器安装在机箱中垂直安装的金属支架上。

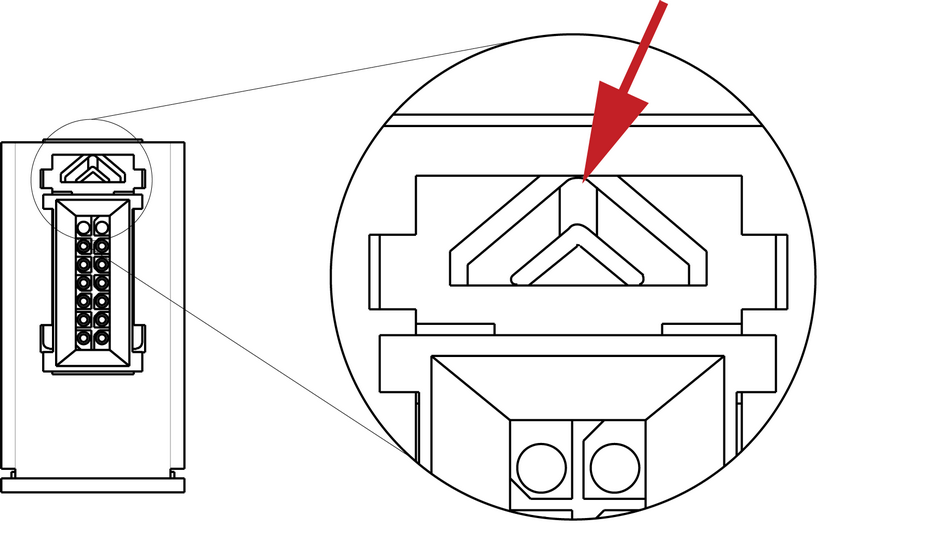

3. 找到连接器顶部的弹簧锁并将其向后推，将连接器从支架上松开。

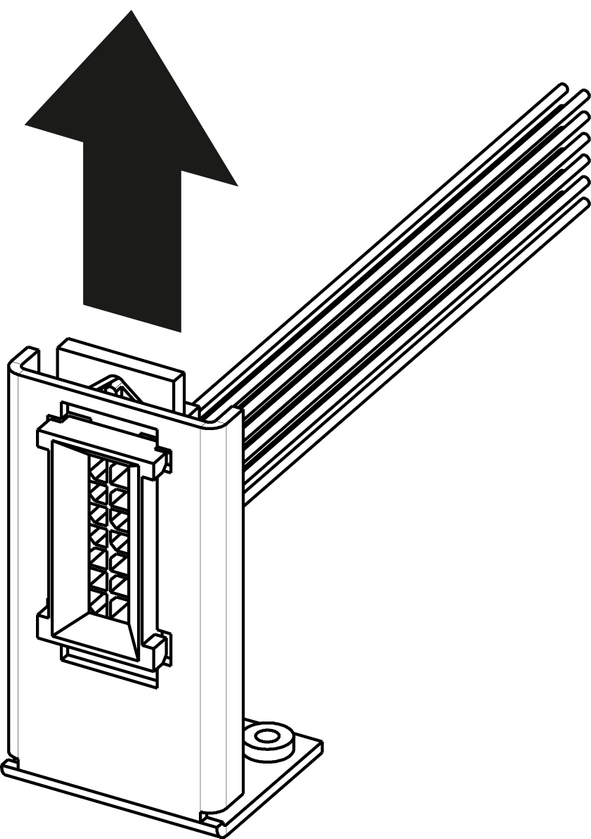

4. 向上推连接器，直到金属支架中的插槽与连接器上的法兰对齐。

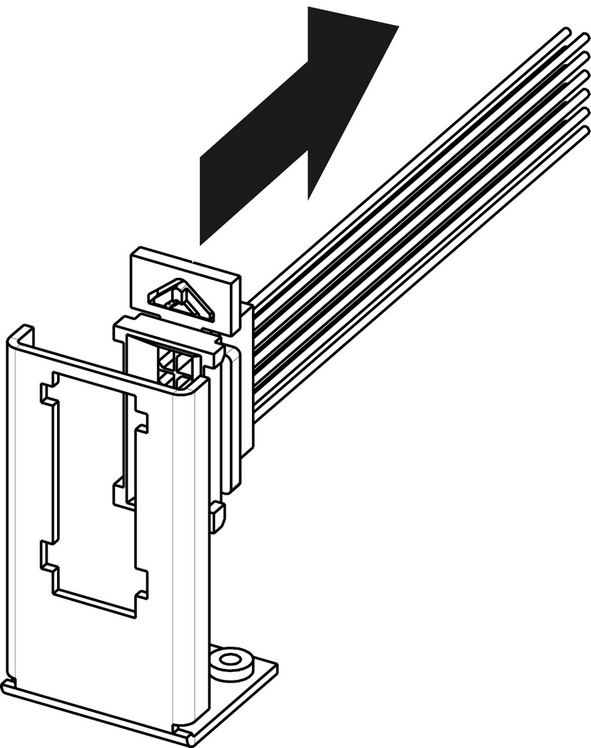

5. 轻轻将 3RU 线组件从支架中拉出。

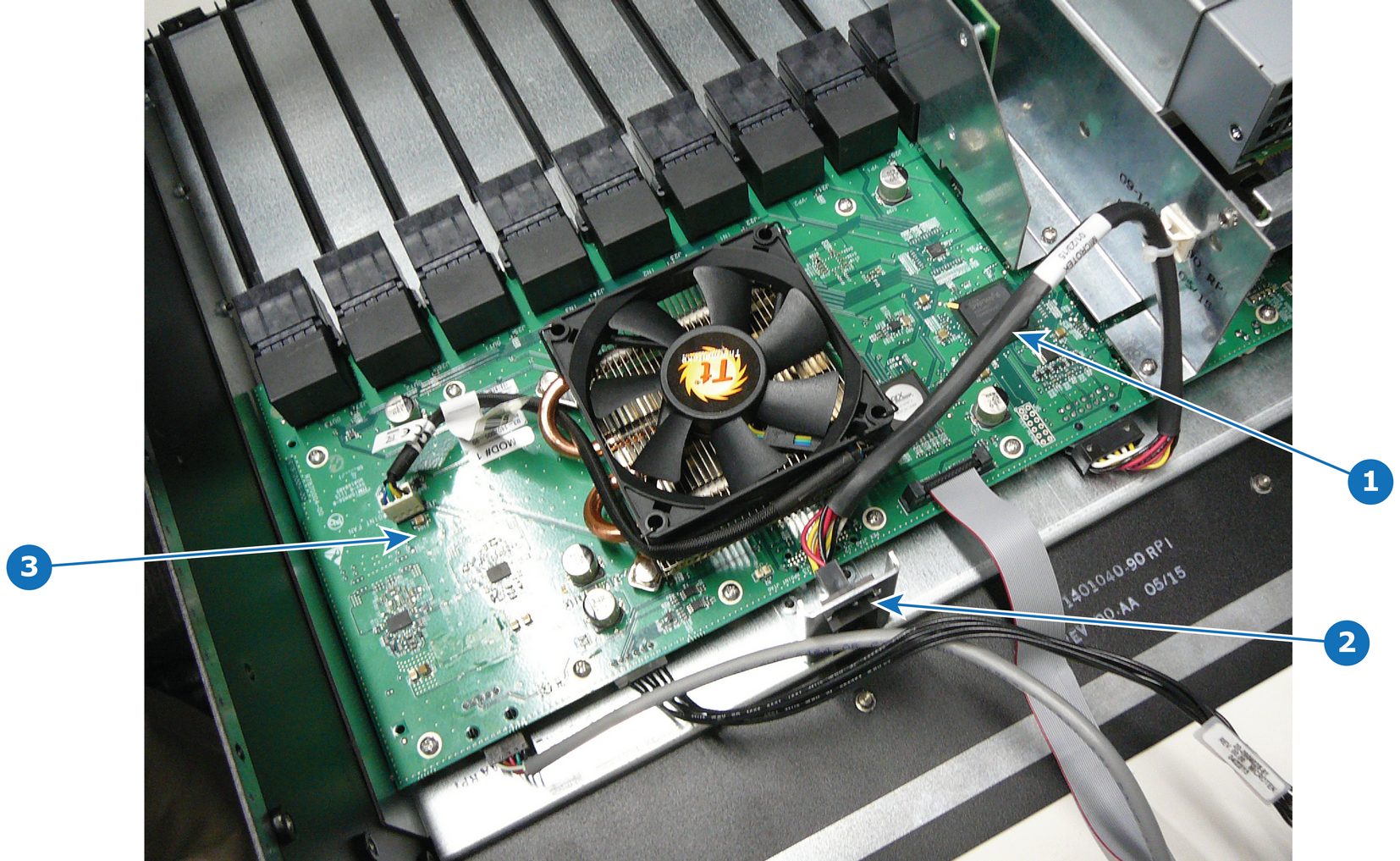

6. 找到插在主板上的 3RU 线。



7. 轻轻推动 3RU 线，将其拆下。



   备注： 可能需要松开将线缆保持在侧支撑板的束线带。

如何安装 3RU 风扇线

要安装 3RU 风扇线，请按该流程的反向顺序进行。
