综述

在输入“配置”菜单中，用户可以将输入连接器分配给输入，并调整参数，以匹配输入信号格式和时序参数。

输入卡安排

在 E2 型号上，输入卡占用插槽 3 至 10，右对齐插槽 10。

在 S3-4K 型号上，输入卡占用插槽 4 至 6，右对齐插槽 6。

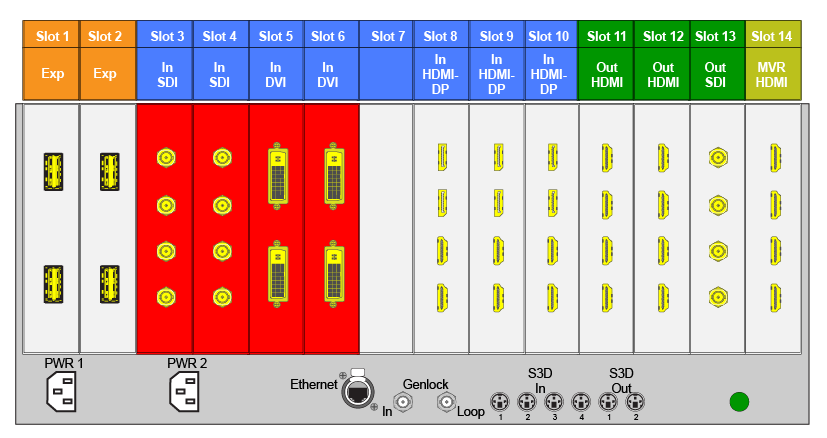

如果两个输入插槽之间存在空的输入插槽，空白插槽左侧的所有输入卡都会标记为红色。红色表示尽管卡可正常使用，这些卡的输入在多画面上无法使用。

如果插槽中的卡片类型错误（例如输出卡放置在输入插槽，或者相反情况），则图中的插槽将显示为灰色。

输入连接器分组

连接器分组的原因在于，为了适应更高的分辨率而不损失质量，则必须在信号路径中添加带宽。通过组合连接器，可以添加更高分辨率，一直到 4K@60Hz，逐行扫描，其全色空间 4:4:4。

定义输入配置时适用以下几条规则：

1. 每个输入连接器只能分配至一个输入配置。
2. 同一配置中的多个输入连接器必须相同，并且位于同一插槽或相邻插槽。例如，同一输入配置中不能同时存在 HDMI 连接器和 SDI 连接器。
3. 可从一个、两个或四个连接器定义一路输入。
4. 多连接器输入仍然是一路输入。
5. 最多可以为一路输入分配 4 个单链路连接器。
6. 最多可以为一个背景分配 8 个单链路连接器。
7. 最多可分配 128 个输入配置。

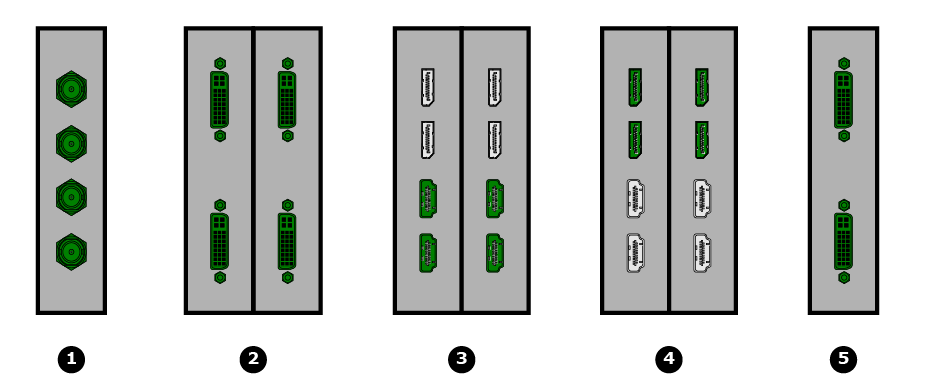

有效 4K 输入示例：

输入连接器颜色

	尚未分配，未检测到输入信号
	未分配到任何输入，但已检测到信号
	已分配到输入，且检测到输入信号
	已分配到输入，但未检测到输入信号

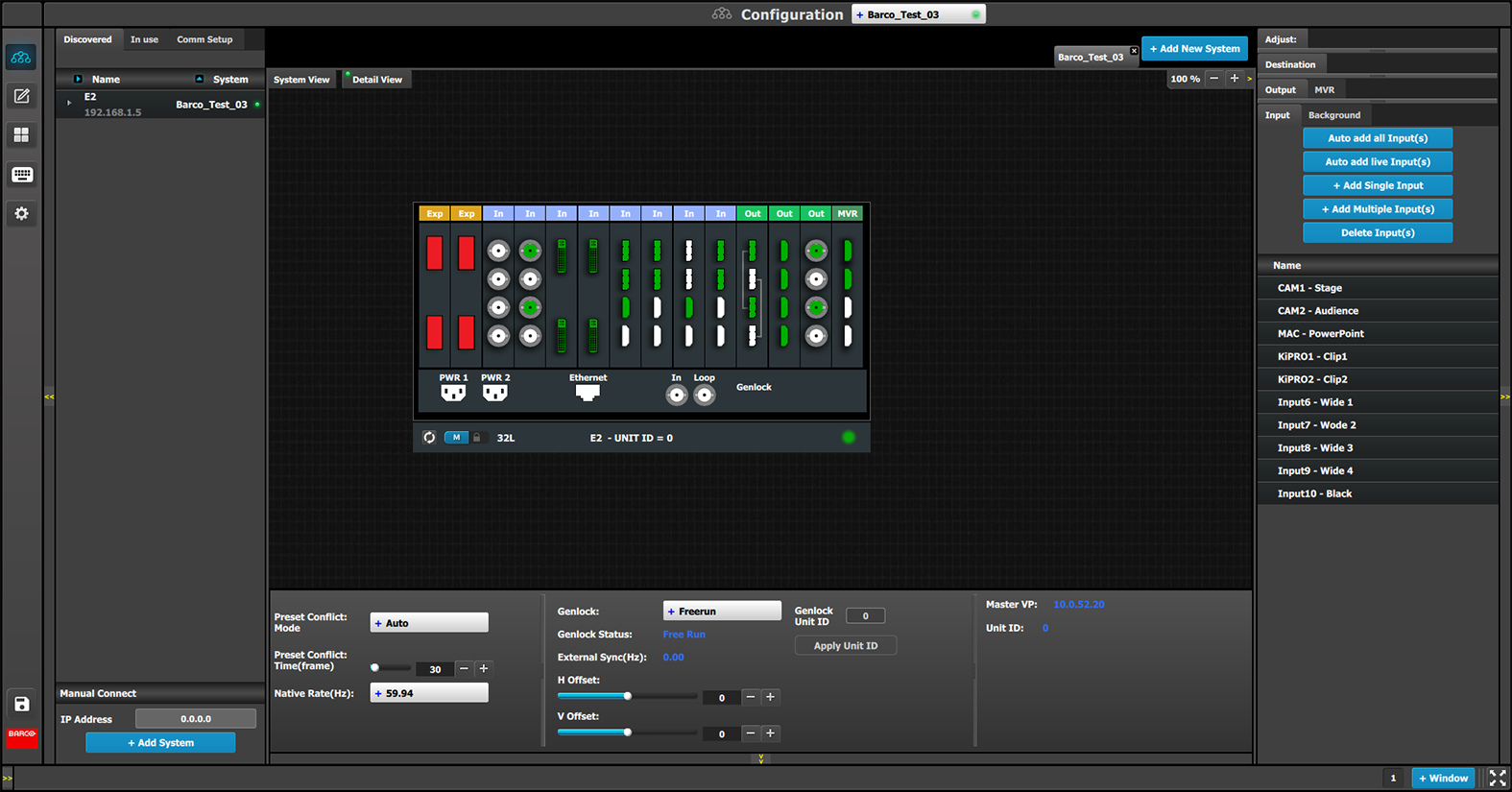

输入“配置”菜单说明

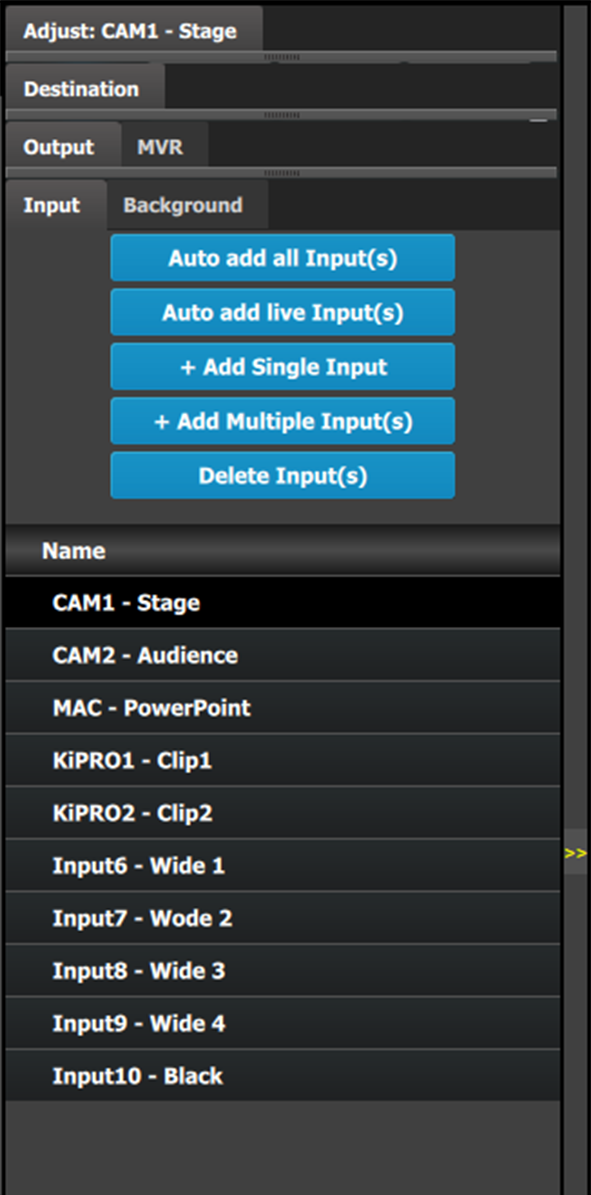

可单击“输入”选项卡，访问“输入配置”菜单。

该菜单提供以下内容： 自动添加所有输入：该按钮用于自动将所有未分配的输入连接器分配到输入。 自动添加实时输入：该按钮用于自动将所有实时输入连接器（黄色）分配为已配置输入。 + 添加单路输入：该按钮用于手动将连接器分配到输入配置。 + 添加多路输入：该按钮用于手动将多个连接器分配到独立的输入配置。 删除输入：该按钮用于删除未使用或已过期的输入。 系统上已创建了全部输入列表（例如 Cam1 和 Input2）。

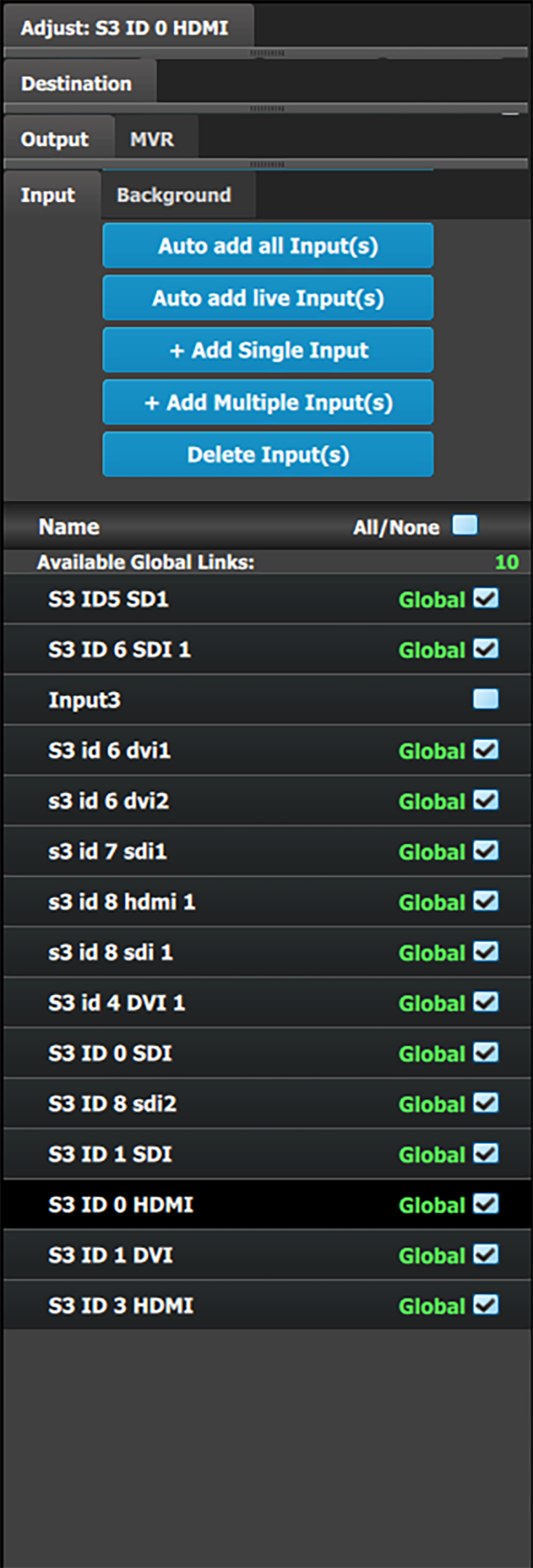

注：用户现在可以在单个系统中链接两个以上的 E2 或两个以上的 S3-4K。在此配置中，仅支持输入扩展。用户可以为链接的 E2 系统选择最多 48 个 SL输入，为链接的 S3-4K 系统选择24 个 SL 输入，将其标记为“全局输入”。 “配置”页面中的“输入”和“背景”选项卡下的“全局输入”复选框可用。

如何自动添加所有输入

“自动添加所有输入”按钮自动将所有未分配的输入连接器分配为单独的单链个输入配置。此时，获取输入信号并保存源文件。已分配至输入的输入连接器不会受到影响。如果按下该按钮，将自动分配所有先前未分配的输入连接器。默认情况下，软件会将输入命名为 [ConnectorType]“输入 1、2、3...”可双击输入配置名称，等框变为蓝色后对其重命名。

如何自动添加实时输入

“自动添加实时输入”按钮会自动将所有实时输入连接器分配为各个输入。已分配至输入的输入连接器不会受到影响。如果在开始时按下该按钮，则在连接任何源之前，不会自动分配任何输入。默认情况下，软件会将输入命名为 [ConnectorType]“输入 1、2、3...”可双击输入配置名称，等框变为蓝色后对其重命名。

“自动添加实时”功能仅添加单连接器输入。任何特殊输入，例如多连接器 4K 输入，都需要手动分配。请阅读下方的如何添加输入一节。

如何添加输入

可手动向未分配的连接器添加输入配置。

1. 选择系统图表区域中的详细视图选项卡。

2. 从详细视图中选择未分配（白色或黄色）的输入连接器。

   可以选择多个输入连接器。连接器将以蓝色突出显示。



   备注： 如果输入信号是 4 个 SDI 连接器提供的 4K，则需要选择4 个 SDI 连接器。
3. 单击添加单路输入按钮。

如何删除输入

1. 单击删除输入按钮

   删除输入按钮会替换为 删除选定按钮（红色突出显示）。

2. 单击图形区域的响应连接器。

   或者

   单击输入配置列表右侧的“x”。

   连接器将立刻以蓝色突出显示。

3. 单击删除选定按钮，完成删除。

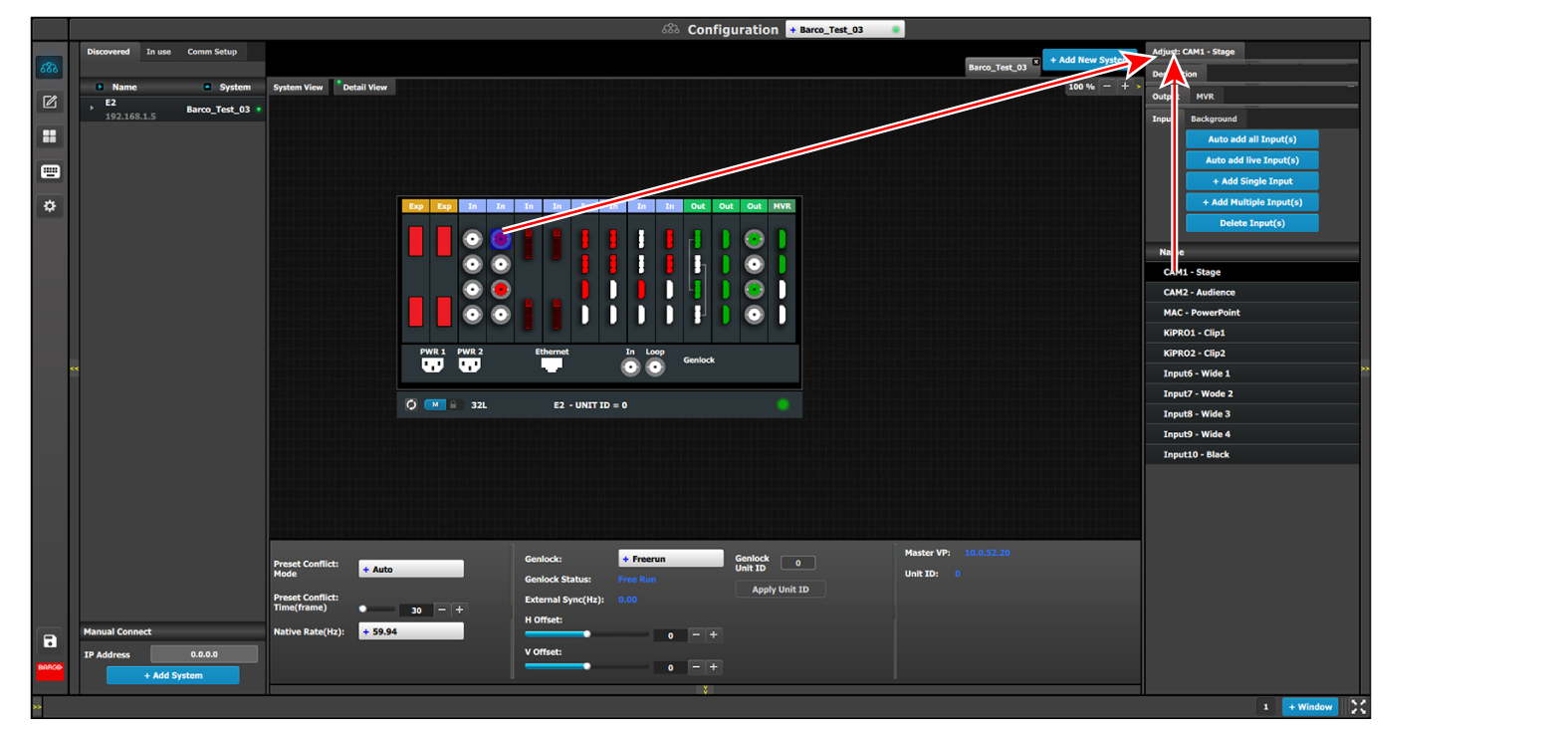

如何访问输入配置调整

输入调整将在“调整”面板中进行：

1. 从配置列表选择输入

   或者

   单击连接器图形。

   选择了一路输入。

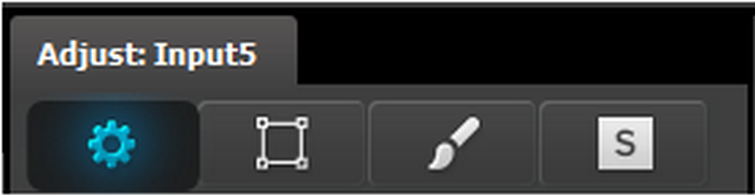

2. 单击位于“调整”区域顶部的调整选项卡。



   输入调整面板随即显示。

输入调整面板描述

输入调整面板分为 4 个部分。
	主页面 格式和计时 颜色调整 联系信息

输入调整面板 > 主页面

根据输入类型，此菜单提供两个版本：

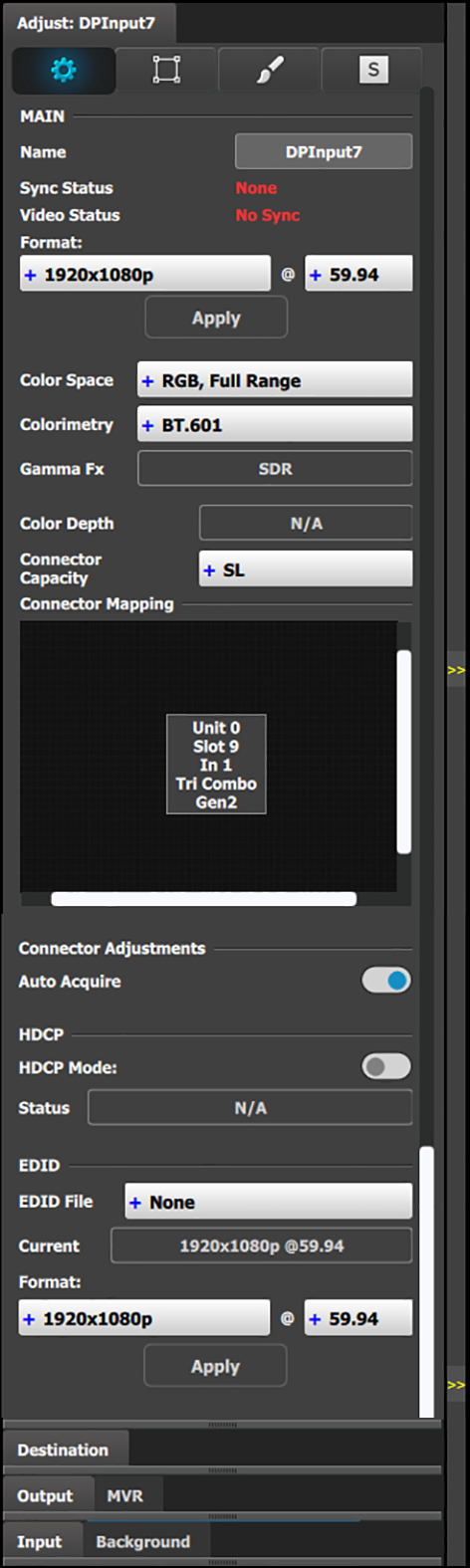

• DVI、HDMI 和 DisplayPort 输入类型 - 上半部分
	名称：编辑输入配置的名称。 同步状态：检测正常的视频同步。 视频状态：指示连接器容量是否与输入分辨率相同。 格式：检测到的视频格式将显示在此处。如果下方的“自动采集”未选中，则从下拉菜单中选择所需的输入视频格式。 颜色空间：此处显示检测到的颜色空间。如果是非 VESA 标准源，则颜色空间可能无法与处理匹配。在这种情况下，可以选择不同的颜色空间来适应信号。可用颜色空间包括： RGB，全色域 RGB，精简色域 SMPTE，全色域 SMPTE，精简色域 比色：为输出选择比色 ITU-R 推荐值。 可用的推荐值有： BT.601 (SDTV) BT.709 (HDTV) BT.2020 (UHD) DCI-P3（数字电影放映） 灰度系数：选择输出的灰度系数格式。 灰度系数值为： SDR HLG PQ/HDR10 色深：此字段以每像素的位数显示输入信号的色位深度。 连接器容量：每个连接器都可以选择在其接口上适应不同的带宽标准。这被称为： 无 连接器已关闭且无法接受任何视频，此连接器的带宽将被释放以供另一个连接器使用。连接器在图形展示中被标灰。在为 DL 或 4K 选择其他选项前，需要将连接器选择为“无”。 SL Single Link 该连接器可以容纳高达 2048 x 1200@60Hz 的分辨率。

• 连接器容量（续）：

  • DL Dual Link 该连接器可以容纳高达 2560 x 1600@60Hz 的分辨率。

    注：双链路连接器也可以容纳 3840 x 1080 或 2048 x 2160 信号，一旦为该输入选择了 DL，该信号也可在 EDID 列表中使用。

  • 4K 该连接器最高可容纳 4K@60P 分辨率。

    注：在 Gen 1 输入卡上，为了容纳 4K @60 信号，需要使用 2 或 4 个连接器。

• 连接器映射：显示设备 ID、插槽编号、插槽中的连接器编号和输入卡的类型。

• 自动采集：启用自动采集模式。在采集期间，系统会检测并获取输入类型和分辨率。请参考以下功能详情。默认为开启

  输入自动采集传入的视频作为标准。如果未选中该设置，则只有已设置或先前获取的信号才是有效视频。

• HDCP 模式

  为所选输入启用 HDCP 设置。

  DisplayPort、DVI 和 HDMI 输入的默认值是关闭。要开启 HDCP 模式，单击空白复选框。复选框显示选中标记后，HDCP 模式即已开启。HDCP 模式不适用于 SDI 输入。

• EDID

  所有输入（SDI 除外）都可以根据其连接器容量设置 EDID（扩展显示识别数据）。当前已设置的 EDID 可在当前框中查看。

• 格式：该下拉菜单及其搜索功能使用户能够选择任何可用的 VESA 或 SMPTE 标准 EDID 以及帧速率。一旦选中后，需要按下“应用”按钮，以对输入进行节目制作。

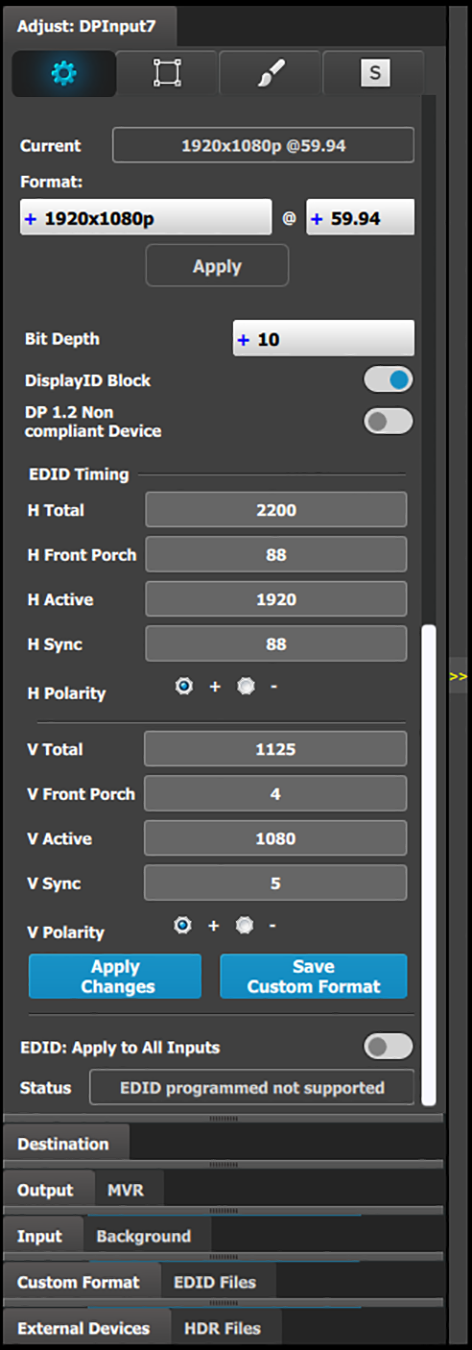

• DVI、HDMI 和 DisplayPort 输入类型 - 下半部分
	位深：可由用户选择的位深，用于自定义 EDID。 DisplayID Block（仅适用于 DP 1.2 输入）：选中此复选框时，EDID 将使用“分块显示拓扑”数据块进行编程。这对于多连接器输入配置很有用。如果输入是单一输入配置，请勿启用此功能。 DP 1.2 不合规设备：选择表示该设备不符合 DisplayPort 1.2 规范。 EDID 计时：通过双击每个计时框并插入值，可以将 EDID 计时编辑为非标准或自定义 EDID。EDID 计时必须遵守 VESA 规则，通常需要使用 VESA 计算器。 插入值后，需要按下 ENTER。 通过选择面板末尾的复选框，可以同时将选定的 EDID 或自定义 EDID 应用于同一类型的所有输入。 “应用更改”按钮：将更改应用于当前输入格式。 保存自定义格式：保存对自定义格式的更改。 EDID：应用于全部输入：将当前格式应用于所有输入。

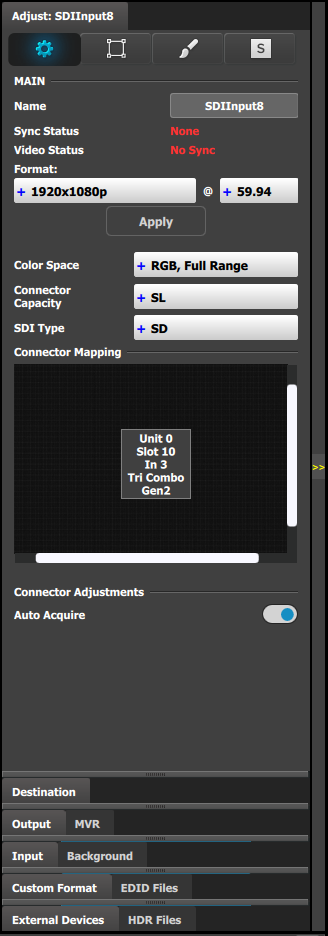

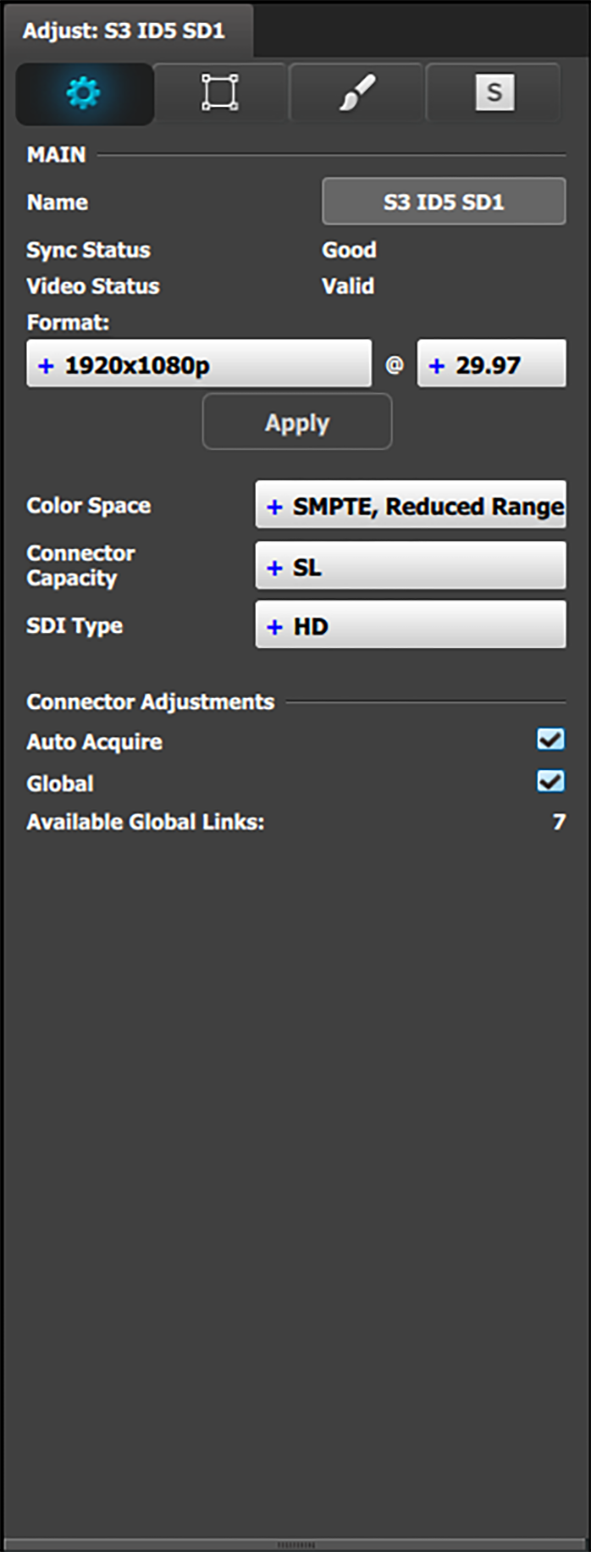

• SDI 输入类型
SDI 输入“配置”菜单类似于 DVI/HMDI/DP 菜单，但没有 EDID 和 HDCP 部分。此外，SDI 菜单还包含于 SDI 类型相关的额外选项。
	名称：编辑输入配置的名称。 同步状态：检测正常的视频同步。 视频状态：指示连接器容量是否与输入分辨率相同。 格式：检测到的视频格式将显示在此处。如果下方的“自动采集”未选中，则从下拉菜单中选择所需的输入视频格式。 颜色空间：此处显示检测到的颜色空间。如果是非 VESA 标准源，则颜色空间可能无法与处理匹配。在这种情况下，可以选择不同的颜色空间来适应信号。可用颜色空间包括： RGB，全色域 RGB，精简色域 SMPTE，全色域 SMPTE，精简色域 连接器容量：每个连接器都可以选择在其接口上适应不同的带宽标准。这被称为： 无 连接器已关闭且无法接受任何视频，此连接器的带宽将被释放以供另一个连接器使用。连接器在图形展示中被标灰。在为 DL 或 4K 选择其他选项前，需要将连接器选择为“无”。 SL Single Link 该连接器可以容纳最多 2048 x 1080@60Hz 的分辨率。 4K 该连接器最高可容纳 4K@60P 分辨率。 注：在 Gen 1 输入卡上，为了容纳 4K @60 信号，需要使用 2 或 4 个连接器。

• SDI 类型（可用于 SDI 连接器类型）：允许在 SD (297 Mb)、HD (1.5Gb)、3G (3Gb) A 级、B 级、A 级 2SI 或 B 级 2SI、6G (6 Gb) 或 12G (12 Gb) 之间进行选择。6G 和 12G 设置仅适用于三合一输入卡上的 SDI 输入。

  “SDI 类型”选项因输入信号格式而异。例如：

  • 对于 NTSC/PAL，SDI 类型仅可是 SD.
  • 1080i 或 1080p，其刷新率小于或等于 30 Hz - SDI 类型仅可是 HD。

  • 1080p，其刷新率大于 30 Hz - SDI 类型可以是：

    • 级别 A（默认）
    • 级别 B
    • 级别 A 2SI
    • 级别 B 2SI

    仅当输入/输出配置具有来自同一卡的 4 个 SDI 连接器，且输出格式为 1920 x 1080 或 2048 x 1080.时，才可使用 2SI 选项。

自动采集功能讨论：

当“自动采集”为开 时，系统会在输入信号上执行完全同步采集，前提是：

• 您选择一路输入
• 输入类型发生变动
• 输入信号的同步率发生变动

在采集期间，系统会检测并获取输入类型和分辨率。自动采集关闭后，系统会在适用时使用已知的最后一项配置。如果输入的信号与保存的配置不兼容，则无法进行正常的输入锁定。在此情况下，状态菜单的格式名称字段会显示无效信号消息。

请注意以下与自动采集相关的重要事项：

• 建议您在已配置并保存系统输入设置的应用程序中，关闭“自动采集”。
• 如果已开启“自动采集”，并且选择了没有与其关联的已保存输入的有效输入，则系统会尝试检测并获取源。此进程可能需要一些时间。
• 如果“自动采集”为“关闭”，则系统会尽可能使用每个输入的最后已知配置，将输入的时序与系统库中的配置进行比较。这些配置可以是自定义文件或系统默认配置。
• 大部分用户会将“自动采集”保持开启。熟悉输入视频计时参数的高级用户可以选择关闭“自动采集”并手动选择参数。

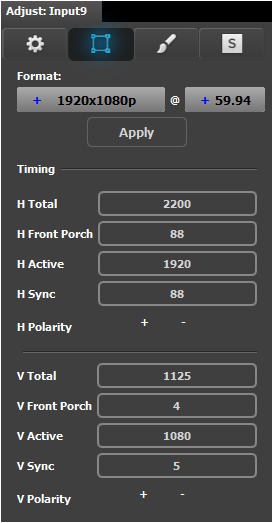

输入调整面板 > 格式和计时

这些状态和参考菜单。格式和计时面板不能进行任何更改。
	格式：输入的视频格式 H 总计：各行的像素总数 H 前廊：活跃区域末尾与水平同步开始之间的偏移量 H 活跃：活跃区域水平大小（像素） H 同步：水平同步宽度（像素） H 极性：水平同步脉冲的两极（活跃度高或低）（SDI 中不适用） V 总计：各帧的总行数 V 前廊：以行为单位输出活跃区域末尾与垂直同步开始之间的偏移量 V 活跃：输出活跃区域的垂直大小 V 同步：垂直同步宽度（行） V 极性：垂直同步脉冲的两极（活跃度高或低）（SDI 中不适用）

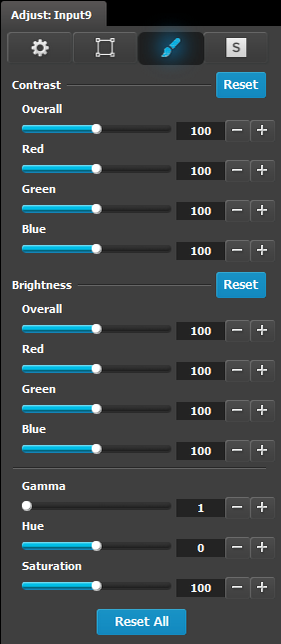

“输入调整”面板 > 颜色调整

此菜单允许对各路输入进行颜色调整。
	RGB 对比度和亮度设置均可调整。 总体调整范围为 50 到 150。 单独的红色/绿色/蓝色调整范围为 25 到 150。 全部属性的默认值均为 100。 灰度系数可在 0.31 到 3.29 间进行调整。默认设置是 1.0。 色调可在 -90 到 +90 度间进行调整。默认设置是 0 度。 饱和度可在 0 到150 间进行调整。默认设置是 100。 “重置全部”会将所有值重置为其默认设置。

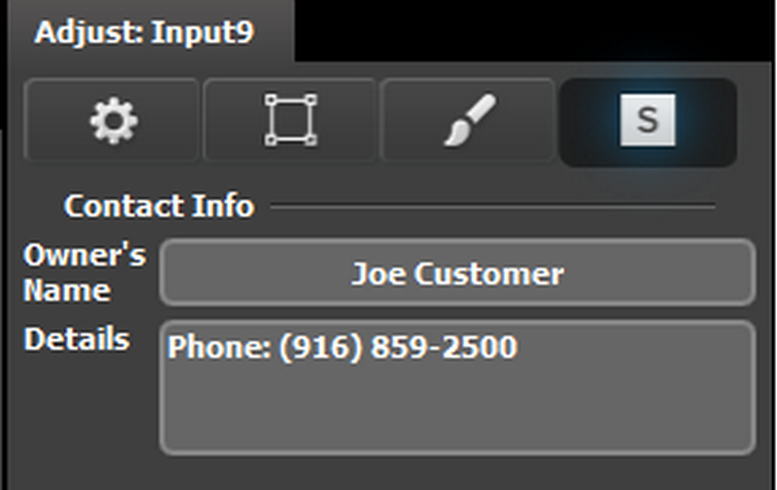

输入调整面板 > 联系信息

用户可通过此菜单输入联系信息，便于进行身份认证。
