综述

“仪表板”窗口存在四个子选项卡，可在此访问卡片诊断软件：

• 输入
• 输出
• 扩展
• 其他

用户可对每个卡片分别执行诊断，或对全部设备卡片执行完整诊断。

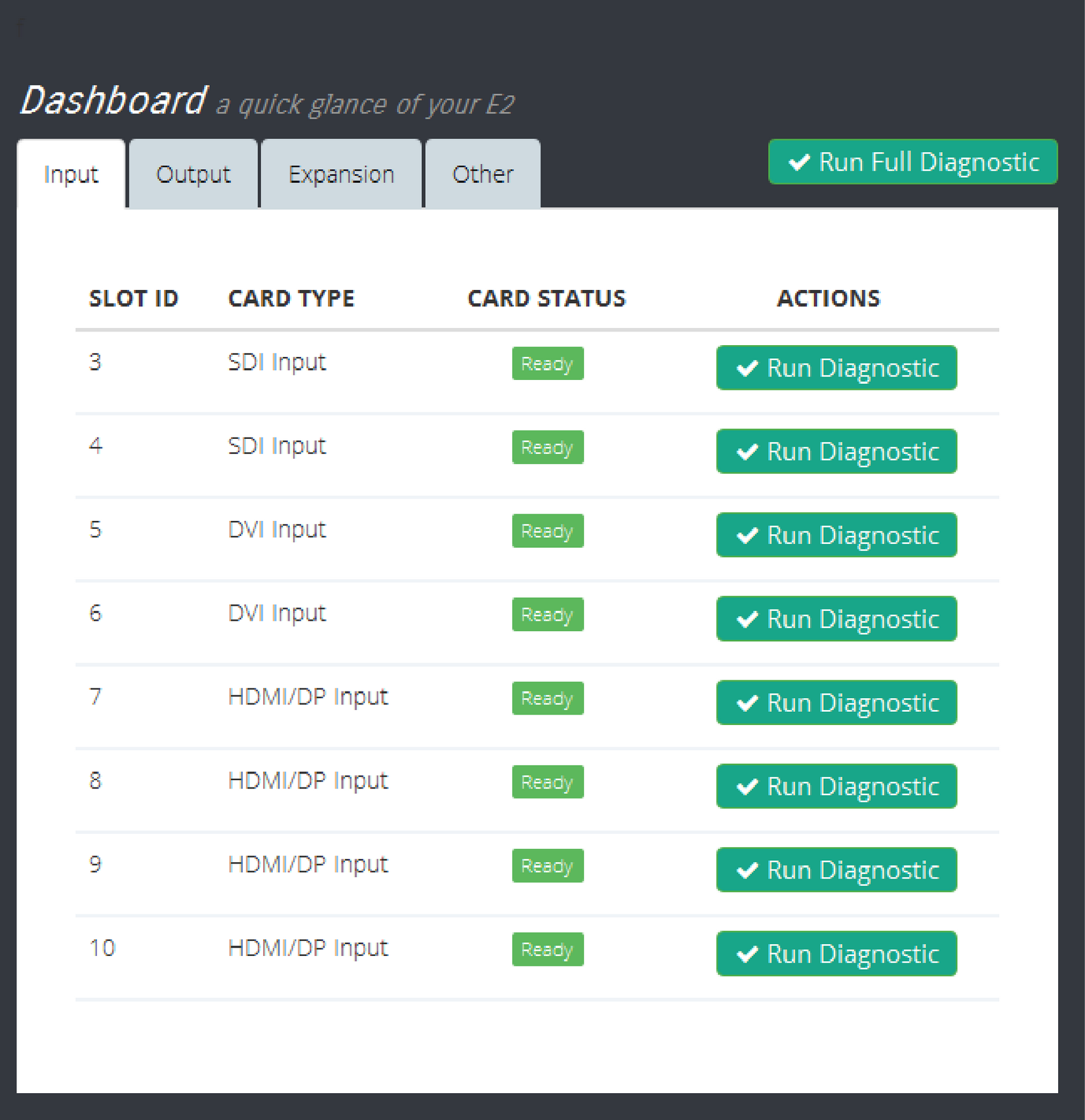

输入

Inputs 菜单展示了系统中安装的输入卡列表。状态列指示是否检测到任何错误。通过选择操作列下的诊断按钮，可以对每张卡执行详细的诊断测试。

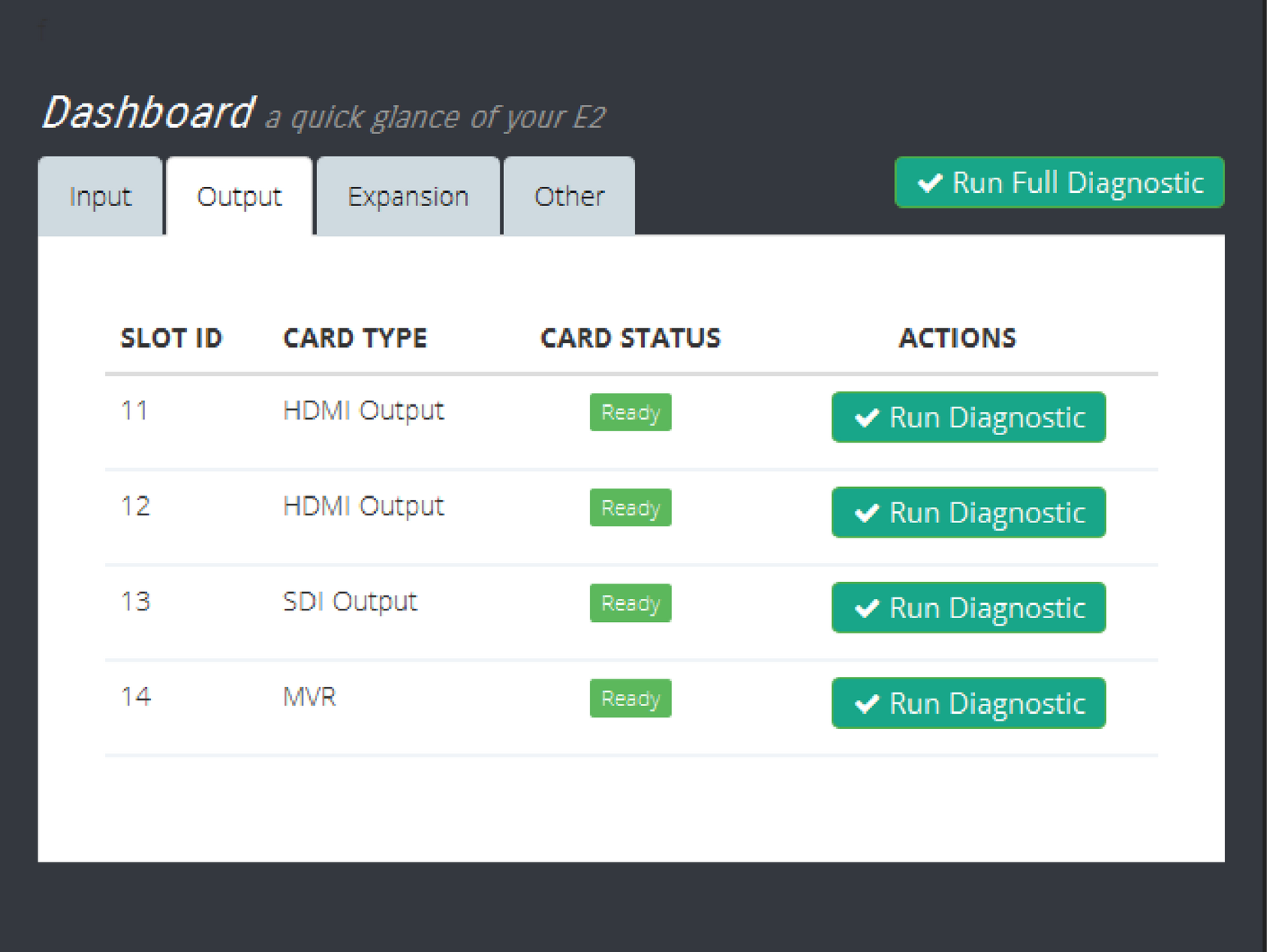

输出

此菜单展示了系统中安装的输出卡列表。状态列指示是否检测到任何错误。通过选择操作列下的诊断按钮，可以对每张卡执行详细的诊断测试。

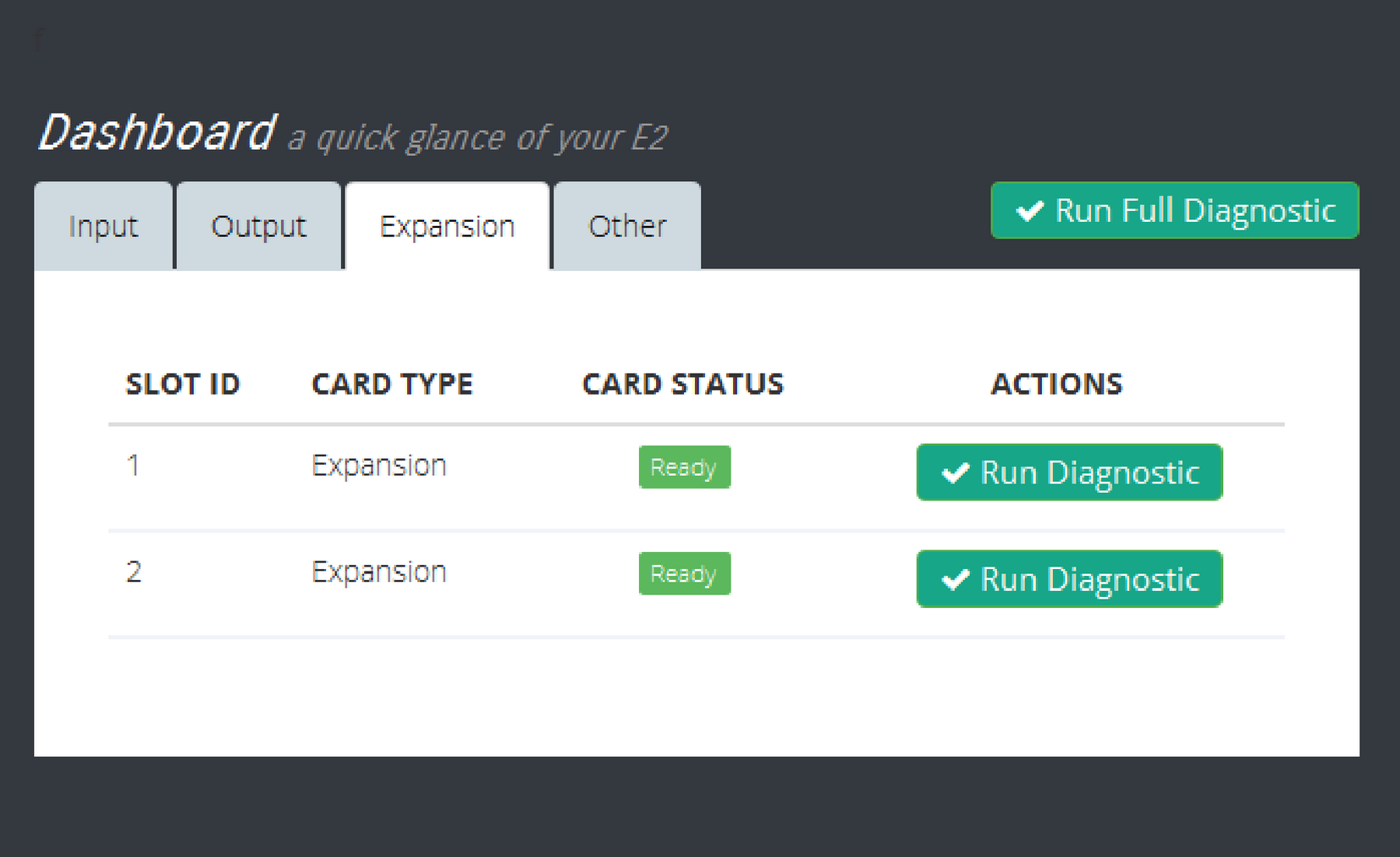

扩展

此菜单展示了扩展卡的诊断数据。状态列指示是否检测到任何错误。通过选择操作列下的诊断按钮，可以对每张卡执行详细的诊断测试。

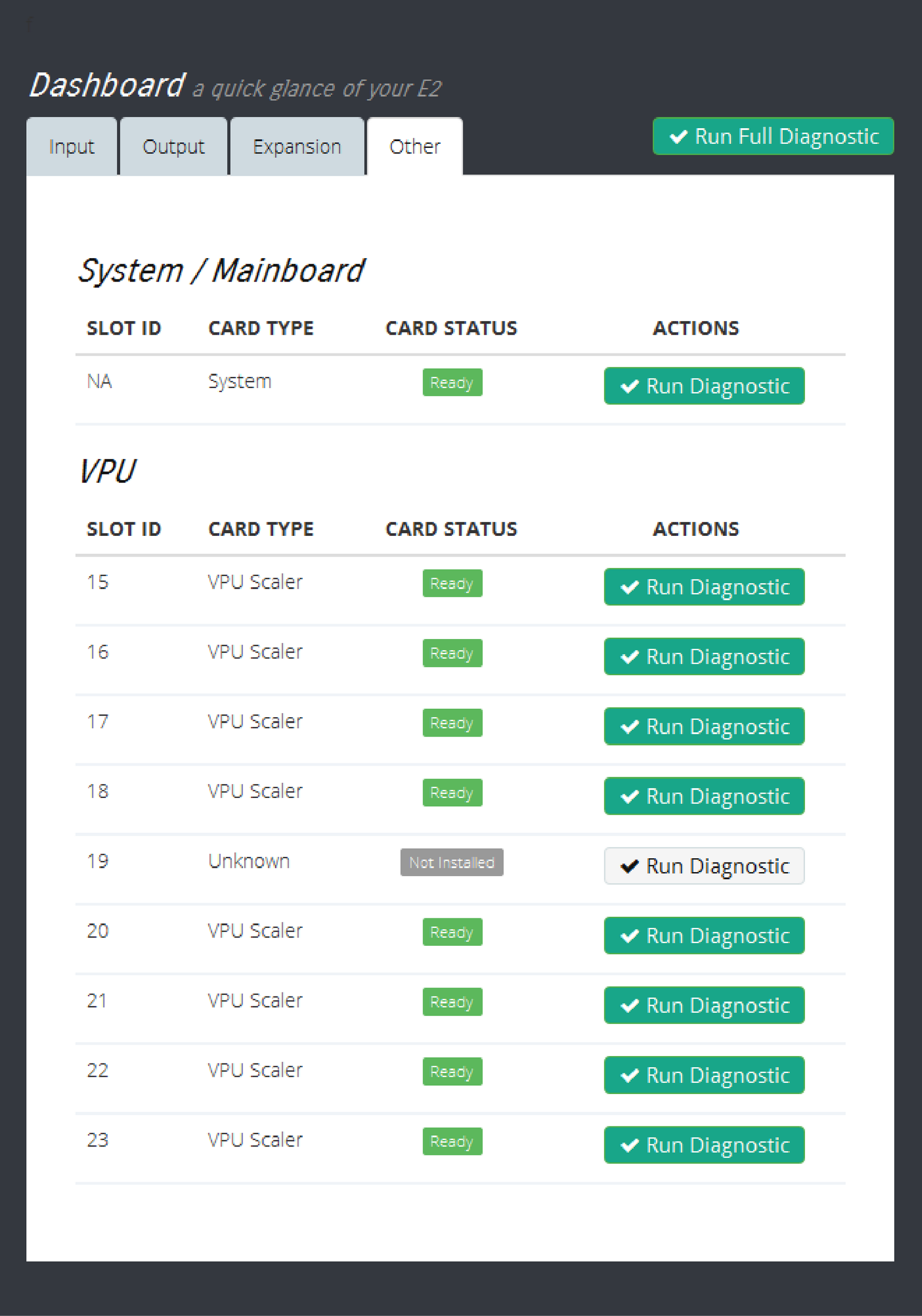

其他

此菜单展示了主板和所有 VPU 卡的诊断数据。状态列指示是否检测到任何错误。通过选择操作列下的诊断按钮，可以对每张卡执行详细的诊断测试。

备注： 请注意，主板诊断测试还提供电源的状态信息。

诊断

备注： 运行诊断程序将中断输出视频。仅可在没有连接输入或输出的情况下运行诊断程序。实时生产期间，请勿运行诊断程序。

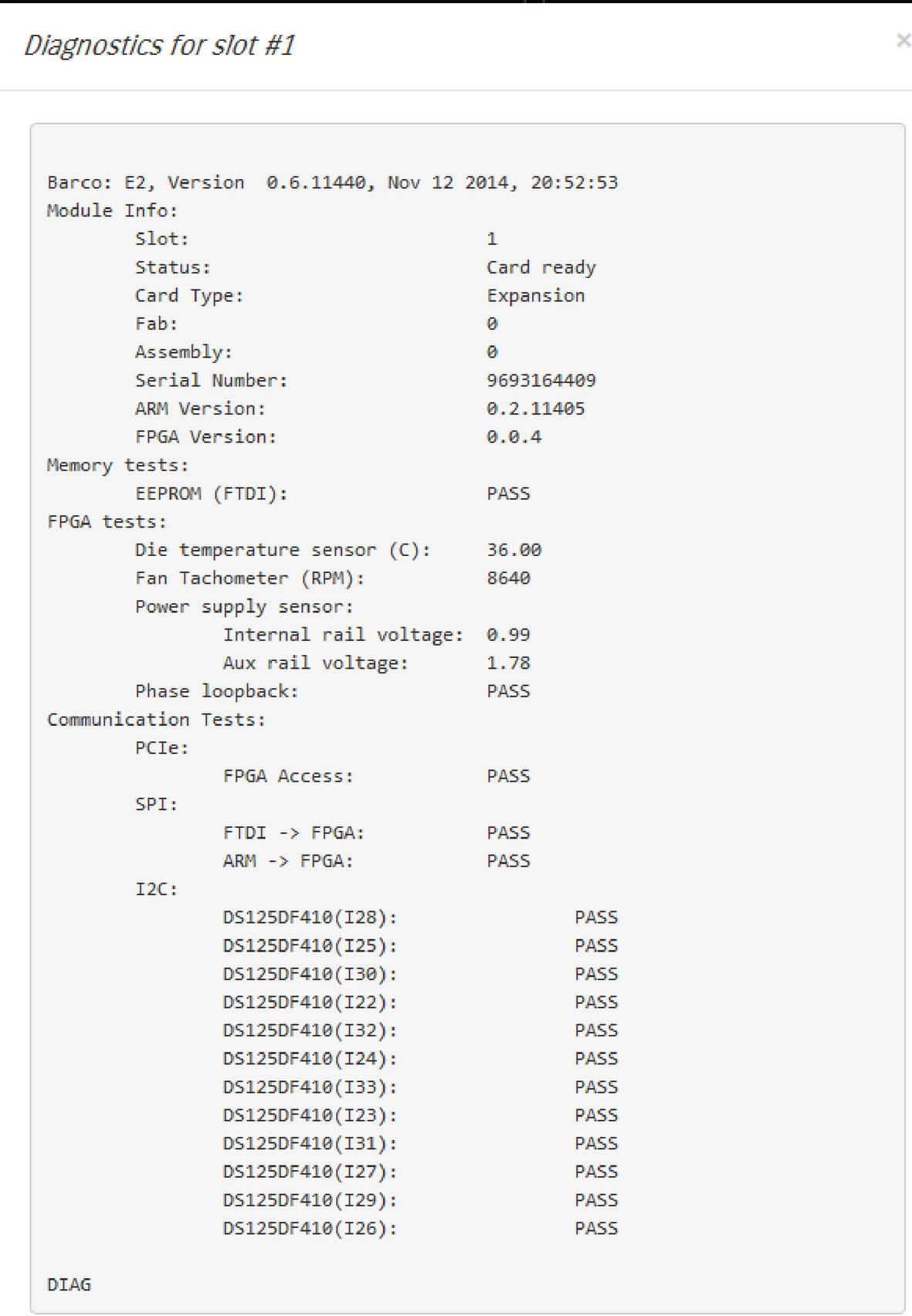

为任意插槽选择Run Diagnostic按钮，该设备将生成一个详细报告，指示通过或失败。

备注： 正常操作条件下，FPGA 温度可能高达 85°C。温度高于 85°C 可能影响处理性能。
