4.4 双链路 DVI 输入卡

综述

双链路 DVI 输入卡包括两个 DVI-I 双链路连接器，可支持单链路或双链路 DVI 视频信号。

备注：虽然 DVI-I 连接器包括支持模拟信号的引脚，但 DVI 卡不支持模拟信号。如果您需要将模拟信号连接到设备，则需要部署一台外接 A/D 转换器。

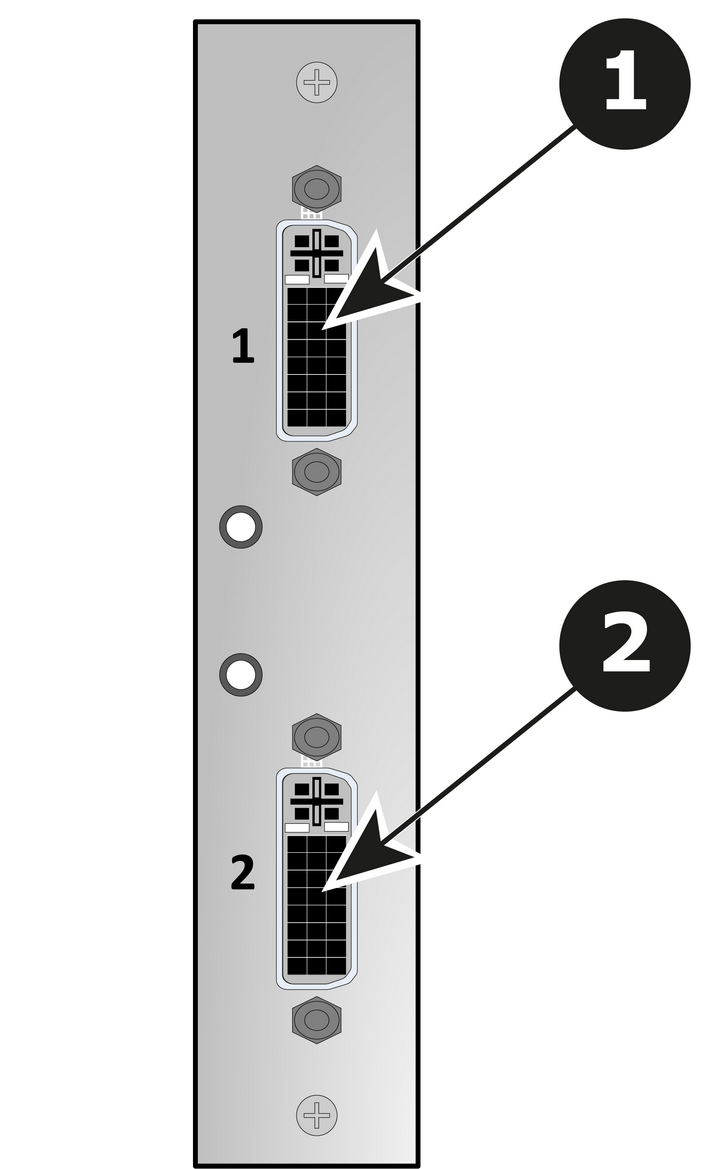

下图显示了双链路 DVI 输入卡的后面板连接器：

1	DVI-I 双链路连接器 - DVI 1，在检测到有效同步时，其 LED 指示灯变成绿色
2	DVI-I 双链路连接器 - DVI 2，在检测到有效同步时，其 LED 指示灯变成绿色

功能

最多可分别处理 2 个信号
2x DVI-I 双链路连接器
支持单链路或双链路 DVI 视频信号
每个输入通道均包含一个 LED 指示灯，检测到有效同步后，会显示为绿色。

产品规格

DVI 1.0 规格
最高有效宽度：4096；最高有效高度：3072
支持的格式：
- 所有单链路 DVI 格式，最高 165 MHz
- 所有双链路 DVI 格式，最高 330 MHz
- 支持 4K/UHD：
  - 通过 1x DVIDL、2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 3840x2160/ 23.98/24/25/29.97/30 输入
  - 通过 2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 3840x2160/ 50/59.94/60 输入
  - 通过 2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 4096x2160/ 23.98/24/25/29.97/30 输入
  - 通过 2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 4096x2160/ 50/59.94/60 输入
  - 通过 2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 4096x2400/ 23.98/24/25/29.97/30 输入
  - 通过 2x DVIDL（左右各一半）或 4x DVIDL（四个象限）实现 4096x2400/ 50/59.94/60 输入
- 与 EDID 1.3 版本兼容
- 与 HDCP 1.4 版本兼容

DVI

数字视频接口是为了应对数字平板显示屏的扩散而开发的显示接口。

该数字视频连接标准由 DDWG（数字显示工作小组）制定。此连接标准提供两种不同的连接器：一种为 24 针，仅可处理数字视频信号；另一种为 29 针，数字和模拟视频均可处理。此标准采用 Silicon Image 的 TMDS（最小化传输差分信号）和 VESA（视频电子标准协会）的 DDC（显示数据通道）。

DVI 可以是单链路或双链路。
