15.35 同步锁相线

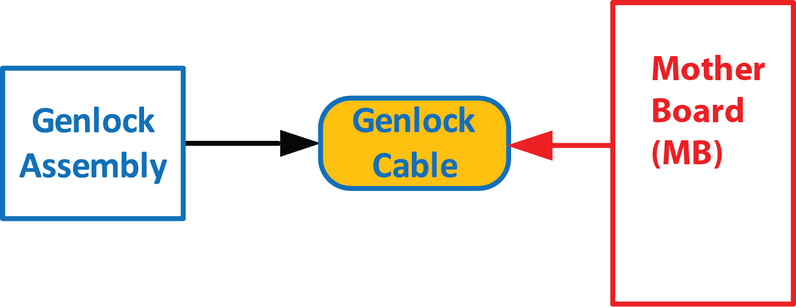

流程图
图像 15–100
备注: 同步锁相线将同步锁相板连接到主板。此流程指导如何断开线缆与两端的连接。
备注: 扁平带状同步锁相线的一端夹在主板和主板安装座之间。拆卸该线缆需要分离这些组件。

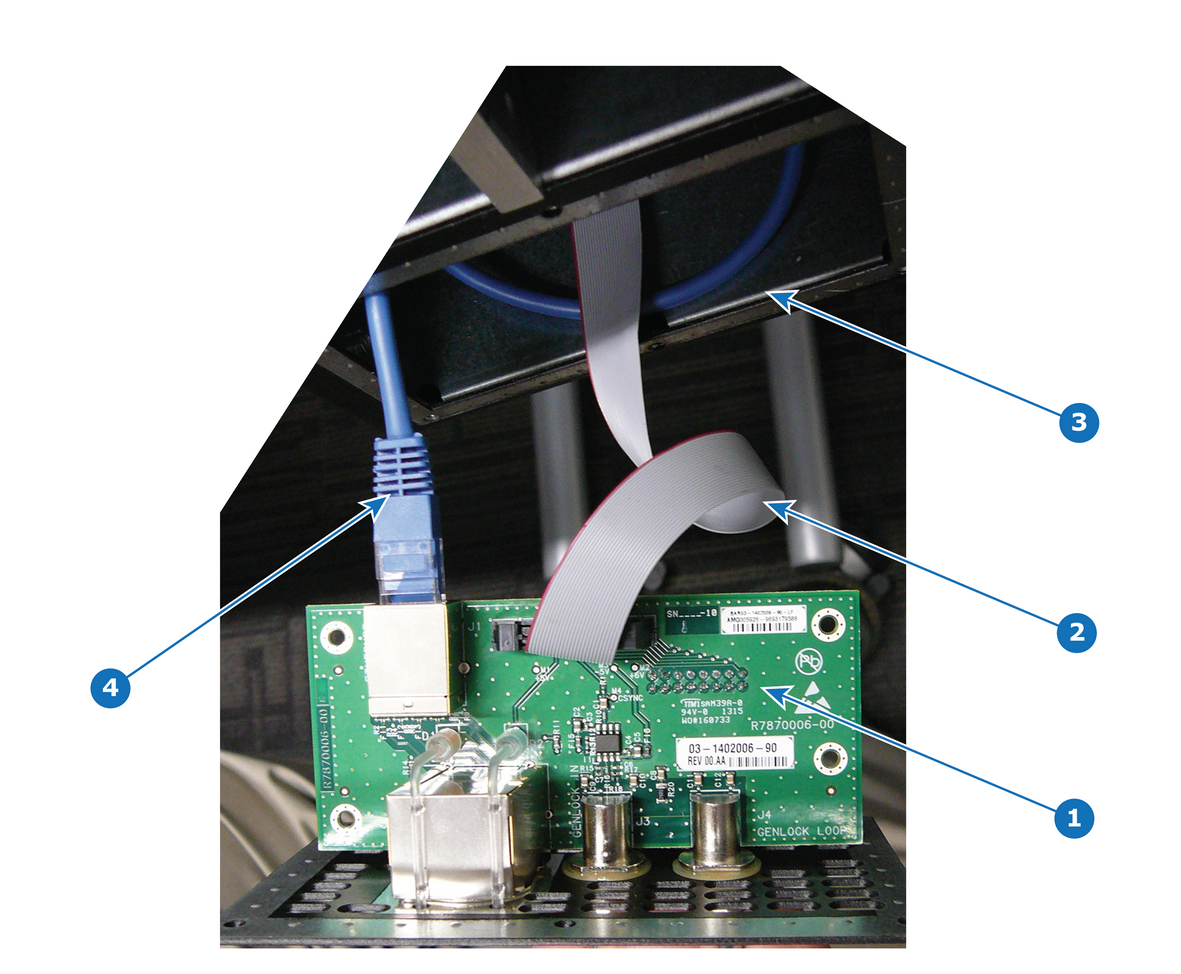

概述
图像 15–101
1
同步锁相卡
2
同步锁相线
3
机箱
4
以太网线
相关零件
S3 电缆套件组
必要工具

1 x 飞利浦 2 号螺丝刀

如何拆卸以太网线
  1. 卸下同步锁相组件,将其拉出以露出其后面的线缆(请参阅相关步骤)。

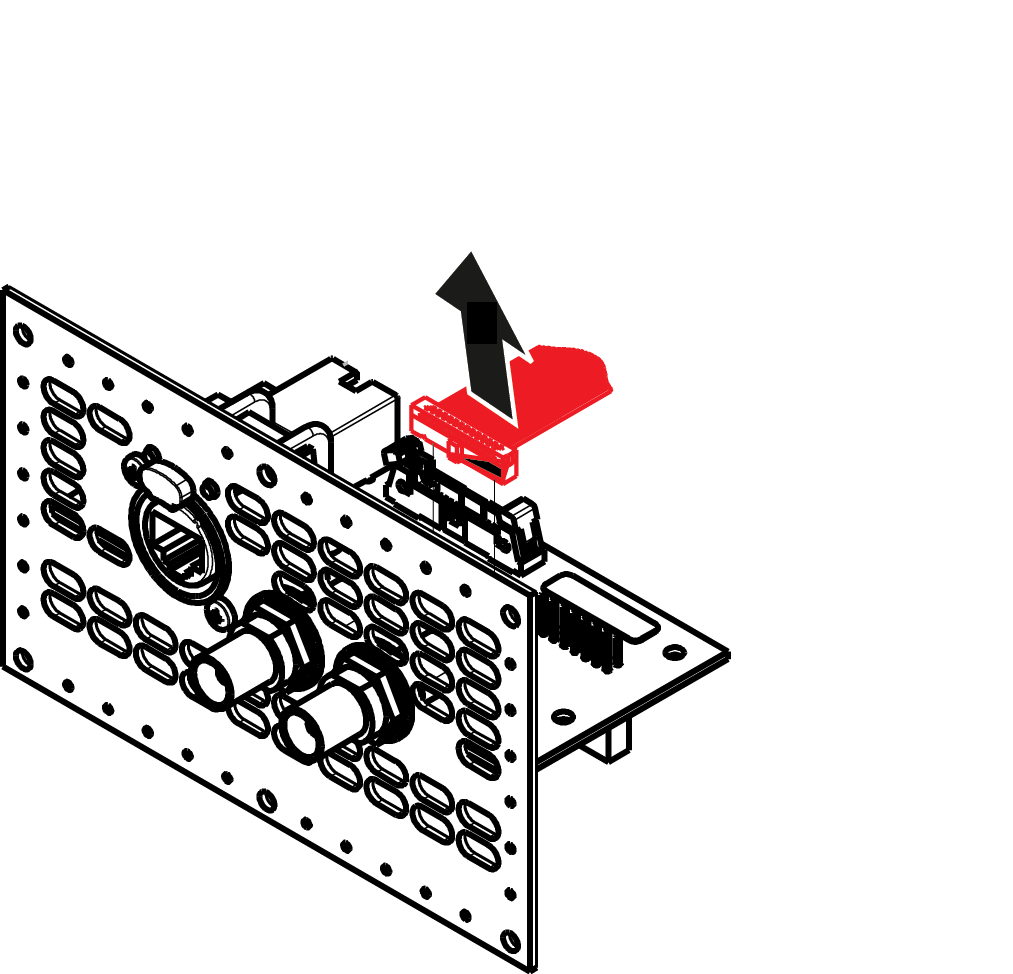

  2. 找到同步锁相组件上的同步锁相连接器,从连接器松开带状电缆,然后将其从同步锁相板拉出。

    图像 15–102
    备注: 从此步骤开始,只有同步锁相线的另一端与主板保持连接。然而,必须从主板安装座上卸下主板以拔掉它。(请参考“流程综述”)。
  3. 拆卸以下组件,以访问主板:

    • 后面板卡(VPU、Link、I/O)
    • CPU 模块。
    • 链接卡插入器。
    备注: 请参考相关流程,拆卸这些部件。拆除这些部件需要从设备中拆卸大量部件(电源、电源转接层、电源导向器、侧支撑板...)
    备注: 无需拆卸固态存储器、系统电池和其他电缆,即可访问主板固定螺钉。
  4. 将主板从主板安装座中拆除。

    1. 拆卸将主板连接到主板安装座的三个 m/f 支架 (4-40 X 3/16” .25”)。
    2. 拆卸将主板连接到主板安装座的五个 m/f 支架 (m2.5 X 8mm)。
    3. 拆下将主板固定到主板安装座的十六个长平头 SEMS 螺钉(4-40x.31” - SEMS 指的是集成锁紧垫圈)。

      图像 15–103

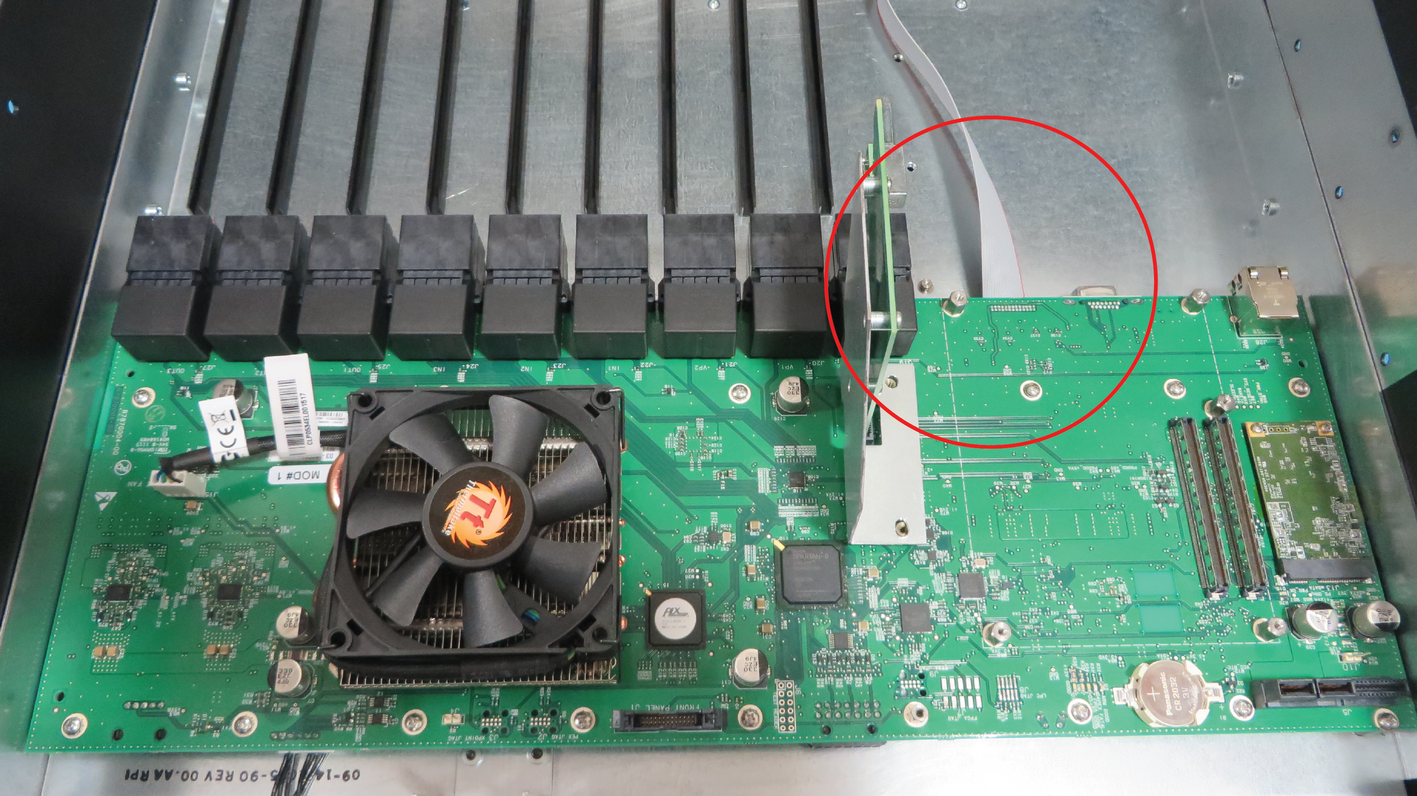

  5. 找到插在主板上的同步锁相线。

    图像 15–104
  6. 拔出同步锁相线。
  7. 将线缆从设备拔出。
如何安装以太网线

要安装以太网线,请按该流程的反向顺序进行。
