10.1 常规说明

综述

Event Master 控制器是专用的硬件控制台，经过专门设计，可支持 Event Master 系列处理器、设备和系统。他们在具有优化硬件的工业操作系统上运行 Event Master Toolset 软件 (EMTS) 和 EC-200。他们包括带按钮和触摸屏显示的触摸操作方式，可对 Event Master 系列处理器进行轻松、直接控制。

Event Master 控制器一共包括三个型号：

EC-30 是 EC 系列 Event Master 控制器中最紧凑的版本。作为 EMTS 的扩展产品，EC-30 提供了基本的源、预设值、图层和目标选项。EC-30 作为 USB 外围设备连接到现有的 Event Master 控制计算机。

EC-50 是一款外形小巧的独立控制界面，也采用 15 英寸全高清触摸屏。它的按钮布局与 EC-200/EC-210 控制器的左侧相同，其功能与 EC-200/EC-210 的左侧相同。EC-50 到运行 EMTS 的计算机需要有 USB 主机连接。

Event Master EC-200/EC-210 控制器是专业硬件控制台，专门用于支持 Event Master 系列处理器和设备。它在专门构建的内部计算机上运行 EMTS，并且可以直接连接到网络上的 Event Master 设备。

主要组件综述

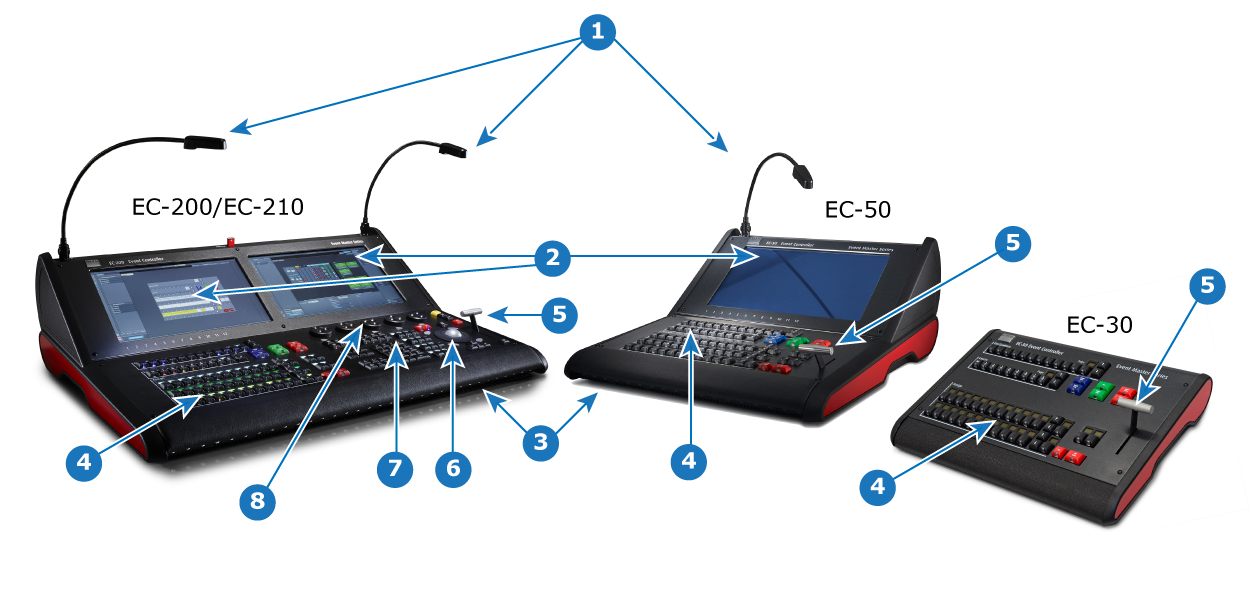

图像 10–1 控制器主要组件综述
 EC-200/EC-210 大型控制器EC-50 小型控制器EC-30 紧凑型控制器
12x 脚本灯（柔性支撑）1x 脚本灯（柔性支撑）NA
22 x 触摸屏1 x 触摸屏NA
3正面工作灯正面工作灯NA
4可由用户分配的展示按钮可由用户分配的展示按钮可由用户分配的展示按钮
5T 型杆T 型杆T 型杆
6追踪球和圆环NANA
7功能按钮和数字键盘NANA
8旋钮（旋转编码器）布局NANA
EC-200/EC-210 常规说明

Event Master EC-200/EC-210 控制器是专用的计算硬件。正面有一个键盘区和两个触摸屏，背面有连接器。它可在行业 Linux 操作系统上运行 Event Master Toolset 软件。

带按钮和触摸屏显示的触摸操作方式，可对 Event Master 系列处理器进行轻松、直接控制。

EC-50 常规说明

EC-50 外形小巧，可放置在 EC-200 / EC-210 旁边或作为 Event Master Toolset Win PC 或 MAC OSX 系统的一部分使用。

它为 EventMaster Toolset 的目标、图层和预设值功能提供了传统的 T 形杆和按钮界面。

它采用与 EC-200/EC-210 控制台相同的高质量控制，确保及时、可靠的操作。

在控制器中集成有 10 点多点触控功能的 15.6 英寸高清宽屏可以连接主机系统的屏幕输出。

提供一个 LED 台灯，完全可调光和软件可控。其他光强度也可通过 EMTS“设置”菜单页面调整。

EC-30 常规说明

紧凑型 EC-30 作为 USB 外围设备添加到现有的 Event Master 控制计算机。它提供了必备的源、预设值、图层和目标选项。
