11.4 EC-200/EC-210 控制器连接

先决条件

EC-200 随附 Event Master Toolset 3.0 版或更高版本交付。EC-210 随附 Event Master Toolset 6.0 版或更高版本交付。

备注： 确认 EC-200/EC-210 已安装 Barco 网站上提供的最新软件版本（网址：https://www.barco.com/）请参考“下载 Event Master Toolset 软件”和“软件安装”章节，详细了解软件下载及如何安装在控制器上。
连接图表

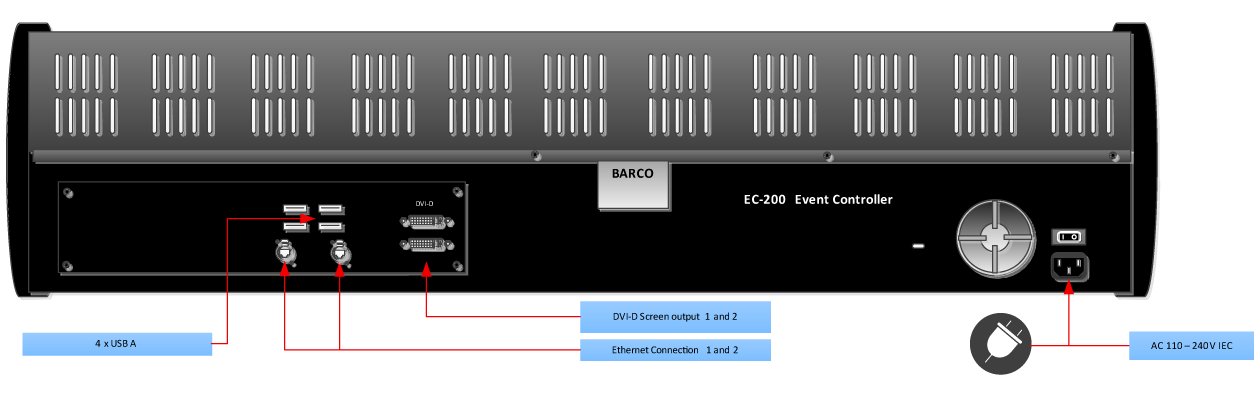

图像 11–3 EC-200 连接

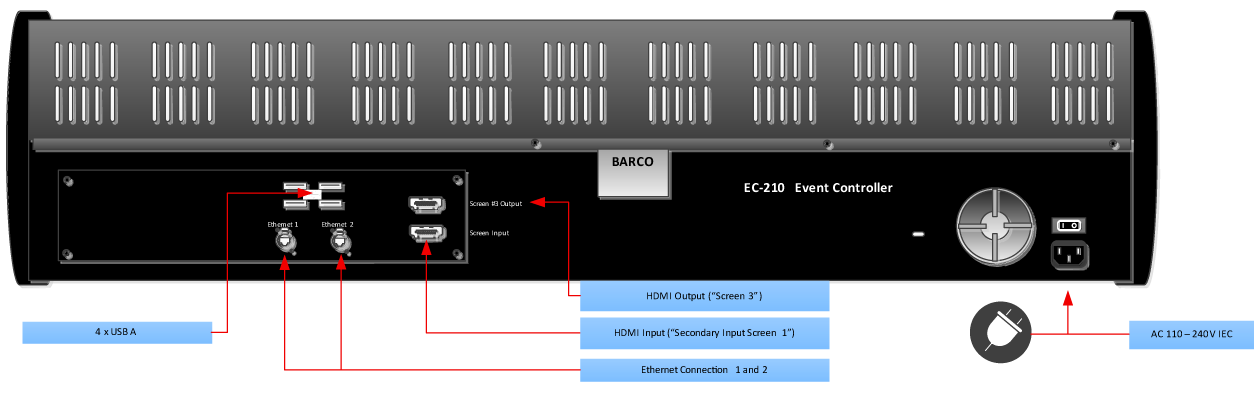

图像 11–4 EC-210 连接
描述

将网络插座 1 连接到 Event Master 设备网络以获取静态 IP 地址，将插座 2 连接到 DHCP 分配的 IP 地址。将电源线插入电源插座。新系统已提供了必要的线缆（网线除外）。如果原始电缆丢失，只需使用标准计算机电缆进行连接即可。

背面存在 4 个 USB 连接器，可用于键盘、鼠标和其他支持的 USB 设备。控制台顶部中间的 USB 连接器，用于控制器附带的 USB 闪存驱动器。
