10.11 图层按钮

概述

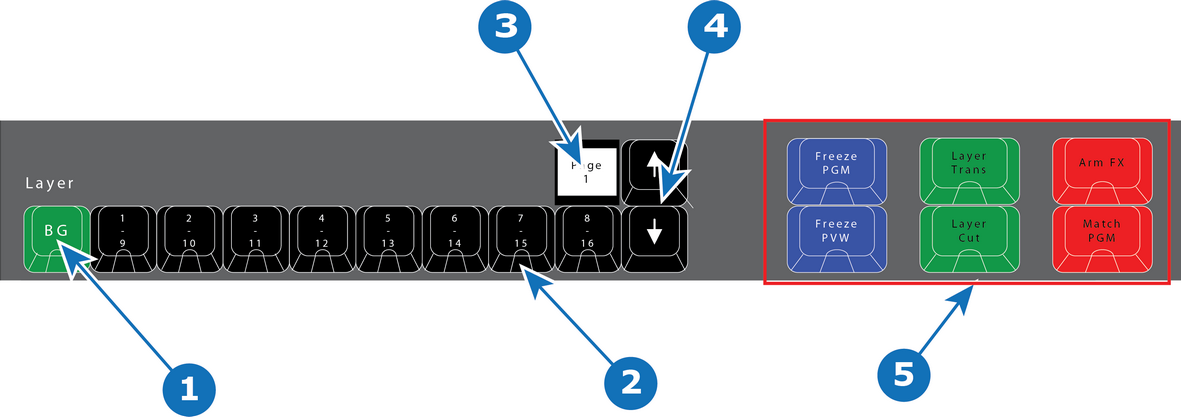

图像 10–11
1
背景按钮 + 8 个图层按钮。
2
LED（红色或绿色）。
3
图层范围显示（显示按钮范围 - 1-8、9-16 等）。
4
箭头按钮（图层范围：向上和向下）。
5
图层操作按钮。
描述

系统支持 9 个图层按钮，共 13 页（最多到图层 104）。这些按钮下方的红色或绿色 LED 指示图层的选择情况。第一个按钮始终是背景图层，因此标记为 BG。

图层按钮下方的 LED 颜色为红色和绿色：

LED 指示灯的颜色描述
红色已在 PGM 上选中
绿色已在 PVW 上选中

按钮 2 - 9 在标签的第一行标记 1 到 8，在标签的底行标记 9 到 16。

标记为 8/16 的按钮上方的图层范围显示将显示按钮 1 - 8、9 - 16 等的范围。使用箭头（向上和向下）更改范围。

图层操作按钮

图层按钮左侧的六个较大的按钮是映射为 EMTS 中相应功能的图层执行器按钮。这些将在下文“控制器操作”一章中进一步解释。
