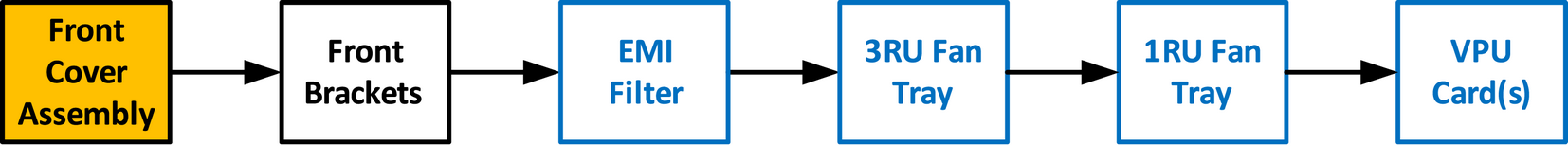

流程图

概述

备注： EMI 滤尘器不再需要，可以拆卸。如果 EMI 滤尘器留在原位，则需要维护。请参见 “E2 维护操作”。

必要工具

1 x 六角螺丝刀 0.05 英寸 7.05 英寸（由 Barco 在原包装提供）。

如何拆卸前盖组件

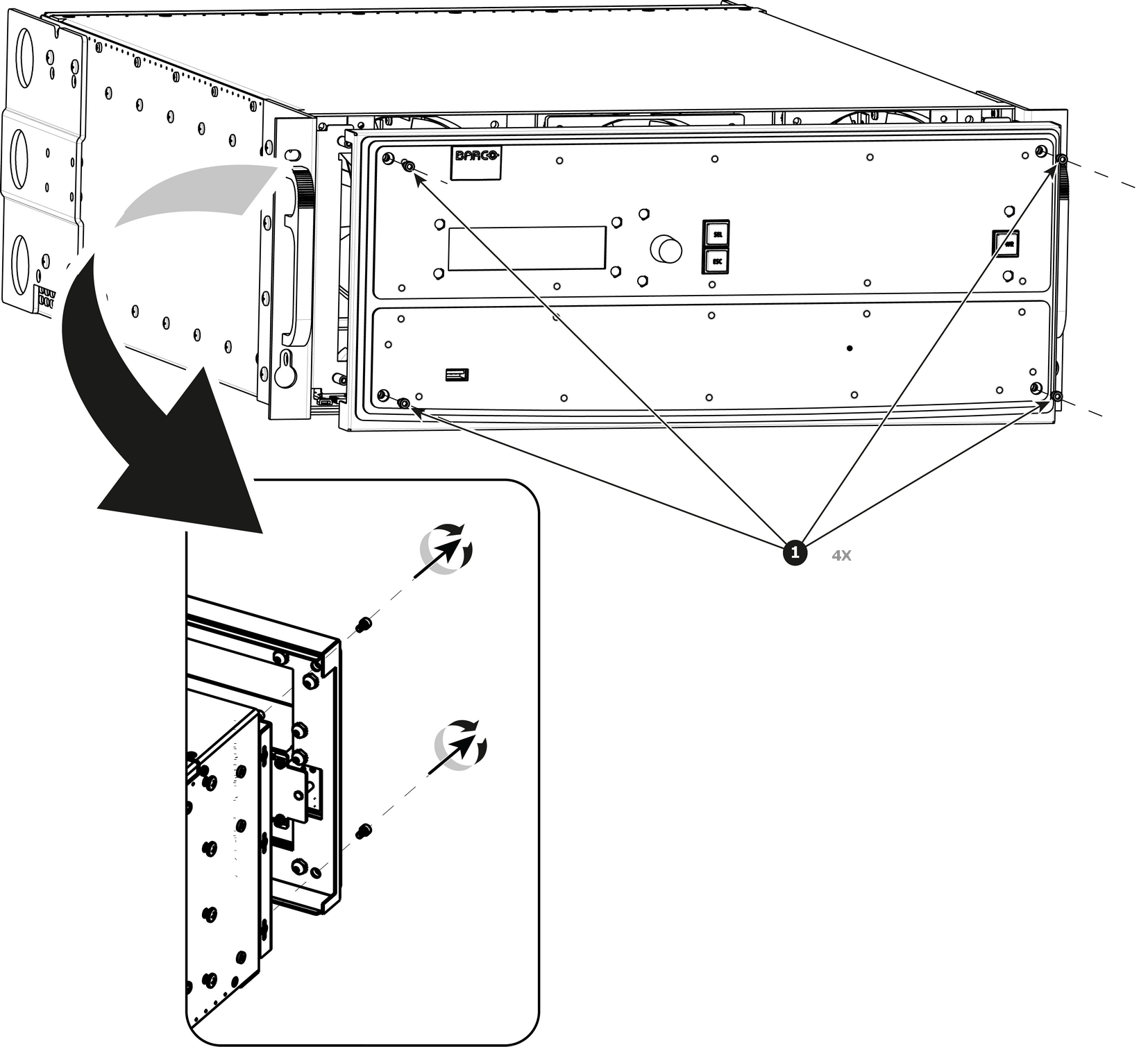

1. 使用六角螺丝刀，卸下将前盖固定到其后面支架上的 4 个螺钉（六角螺栓 6-32x.25）。



   备注： 将支架穿过金属板上的孔，准确对齐前壳。



2. 拉出前盖并将其平放在设备前面。

   此时，仍有 3 根线缆将前盖连接到设备。



3. 将闩锁从连接器中拉出，然后轻轻拉开扁平前面板。
4. 按照相关步骤（VFD、USB 和前面板连接器）中的说明卸下线缆。

如何安装前盖组件

要安装前盖组件，请按该流程的反向顺序进行。
