14.22 系统电源板

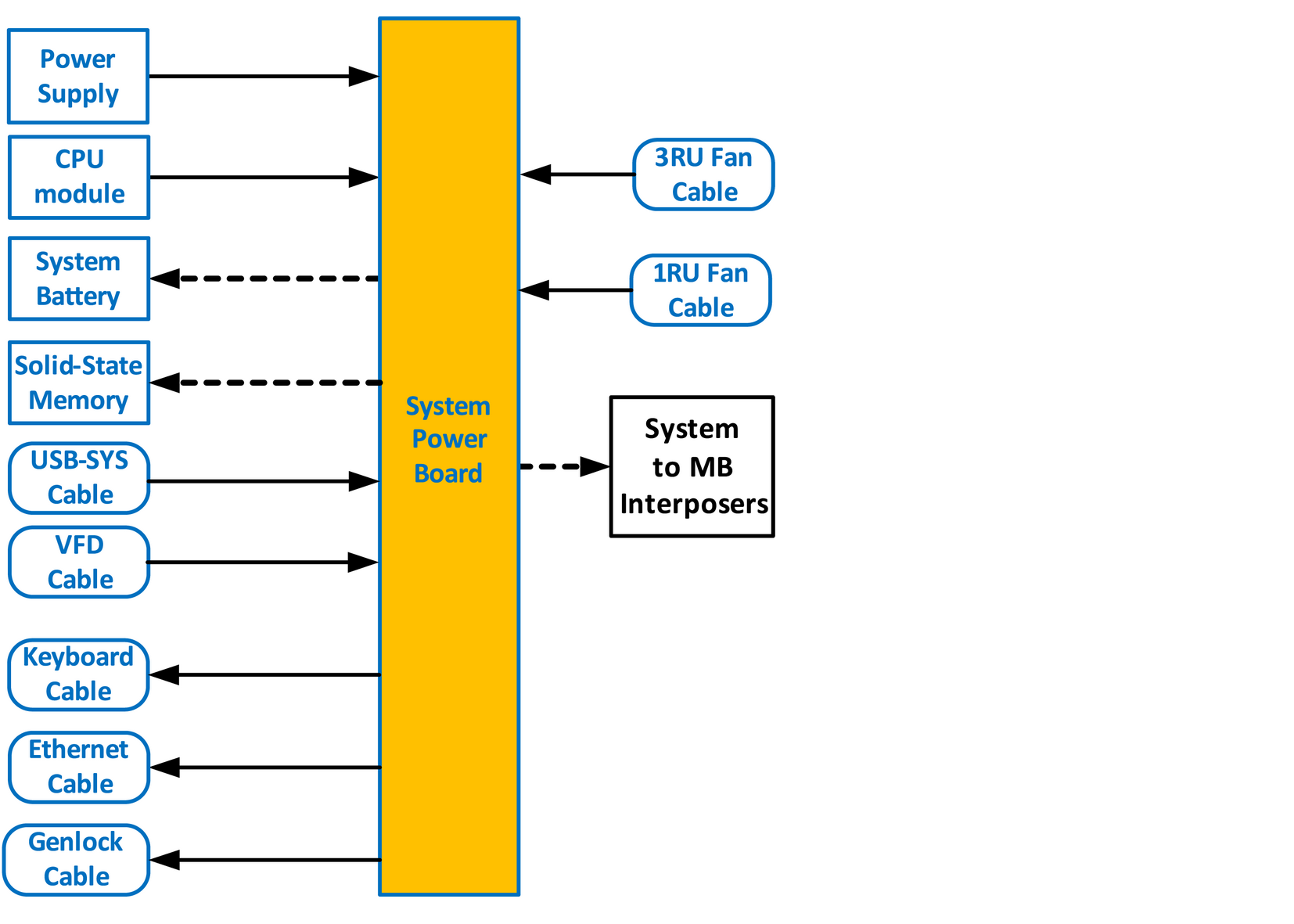

流程图
图像 14–63
备注： 在继续拆卸系统电源板前，您需要拆卸电源、底板和 CPU 板。请遵循这些小节中提供的说明。
概述

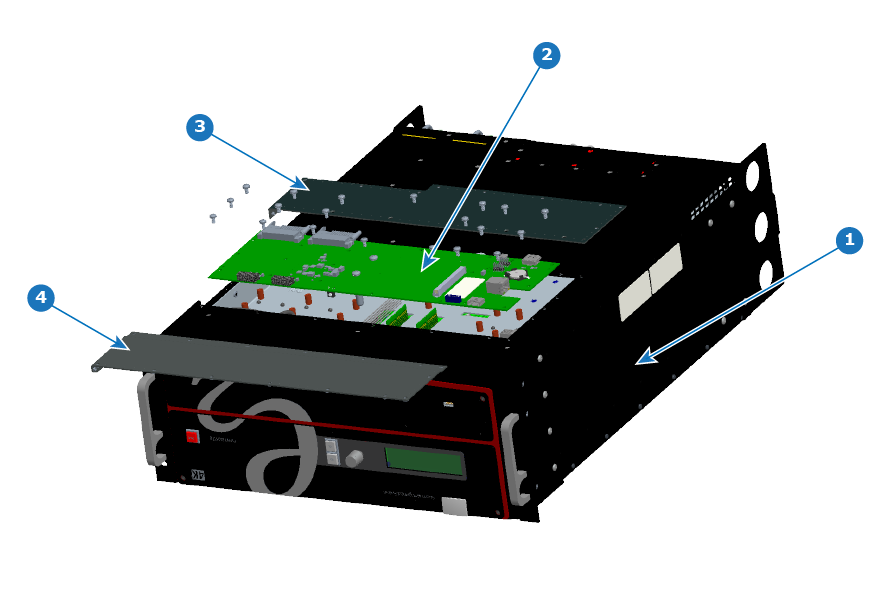

图像 14–64 系统电源板 - E2 Gen 1
1
机箱
2
系统电源板
3
底板零件 1
4
底板零件 2

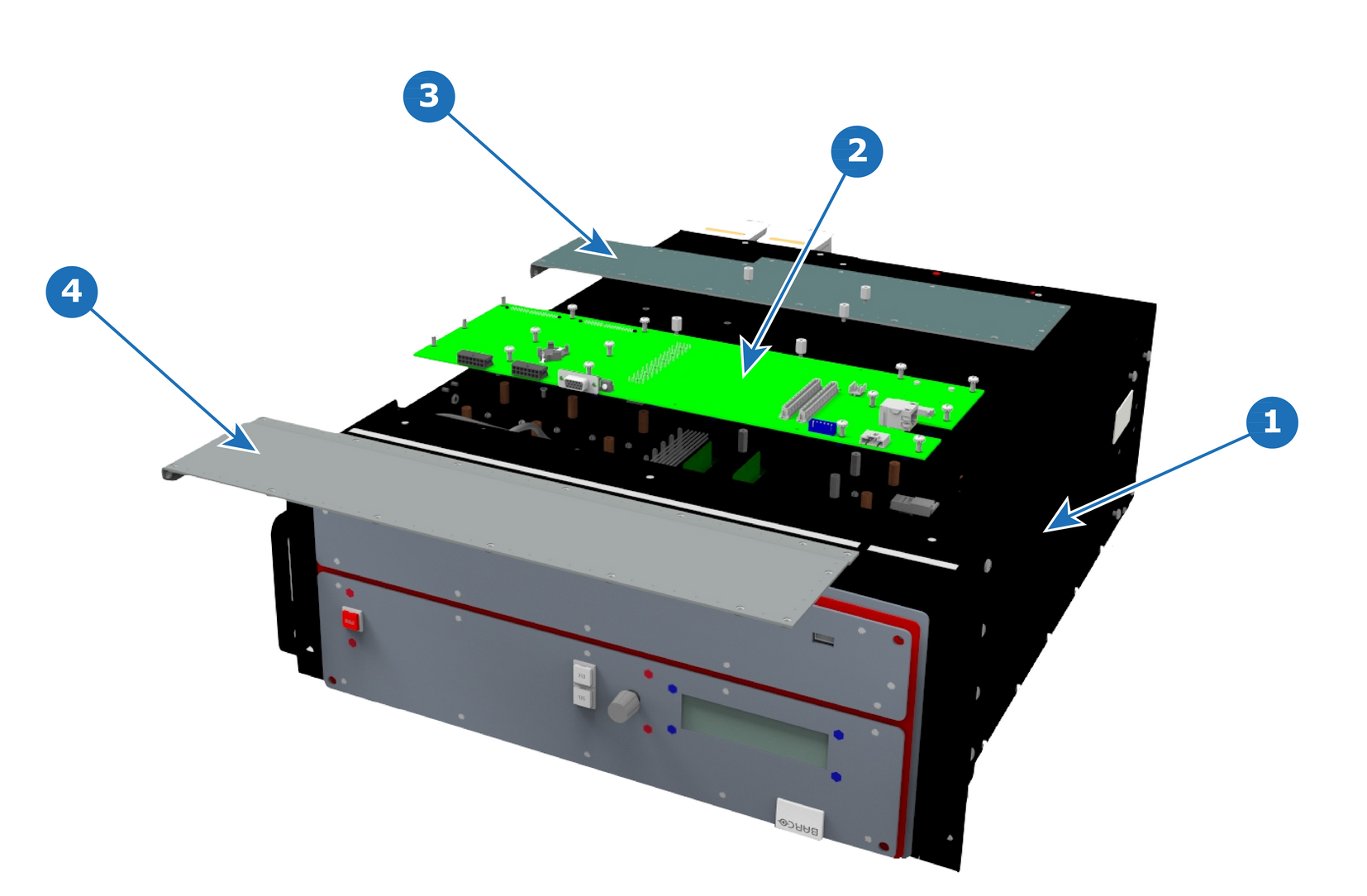

图像 14–65 系统电源板 - E2 Gen 2
1
机箱
2
系统电源板
3
底板零件 1
4
底板零件 2
相关零件
系统电源板
必要工具
如何拆卸系统电源板

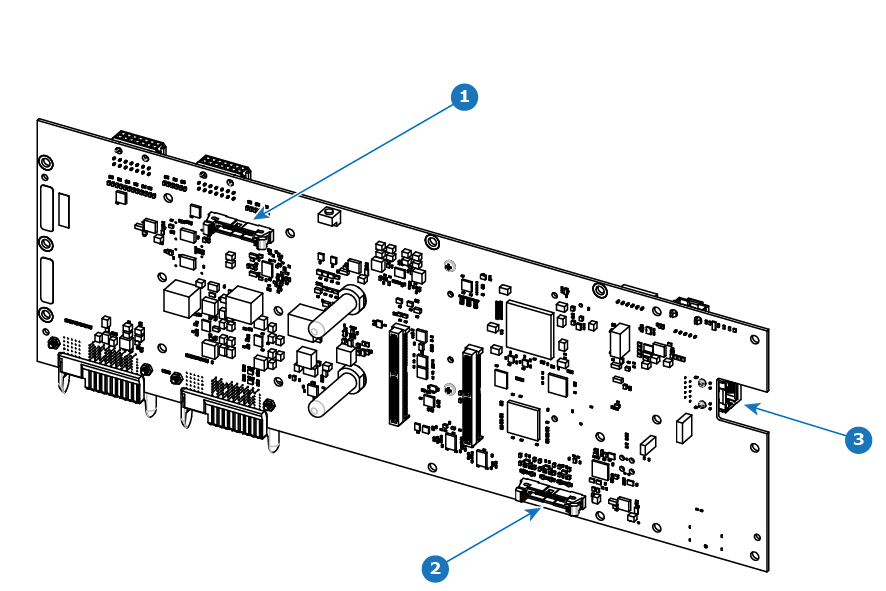

  1. 拔下插在电路板顶部的 USB、VFD、3RU 和 1RU 电缆，卸下底板后即可看到这些电缆。请参考下图（顶部），找到线缆。

  2. 使用六角螺丝刀卸下将 CPU 模块连接到主板的 5 个支架（m 2，5 H6 不锈钢）。

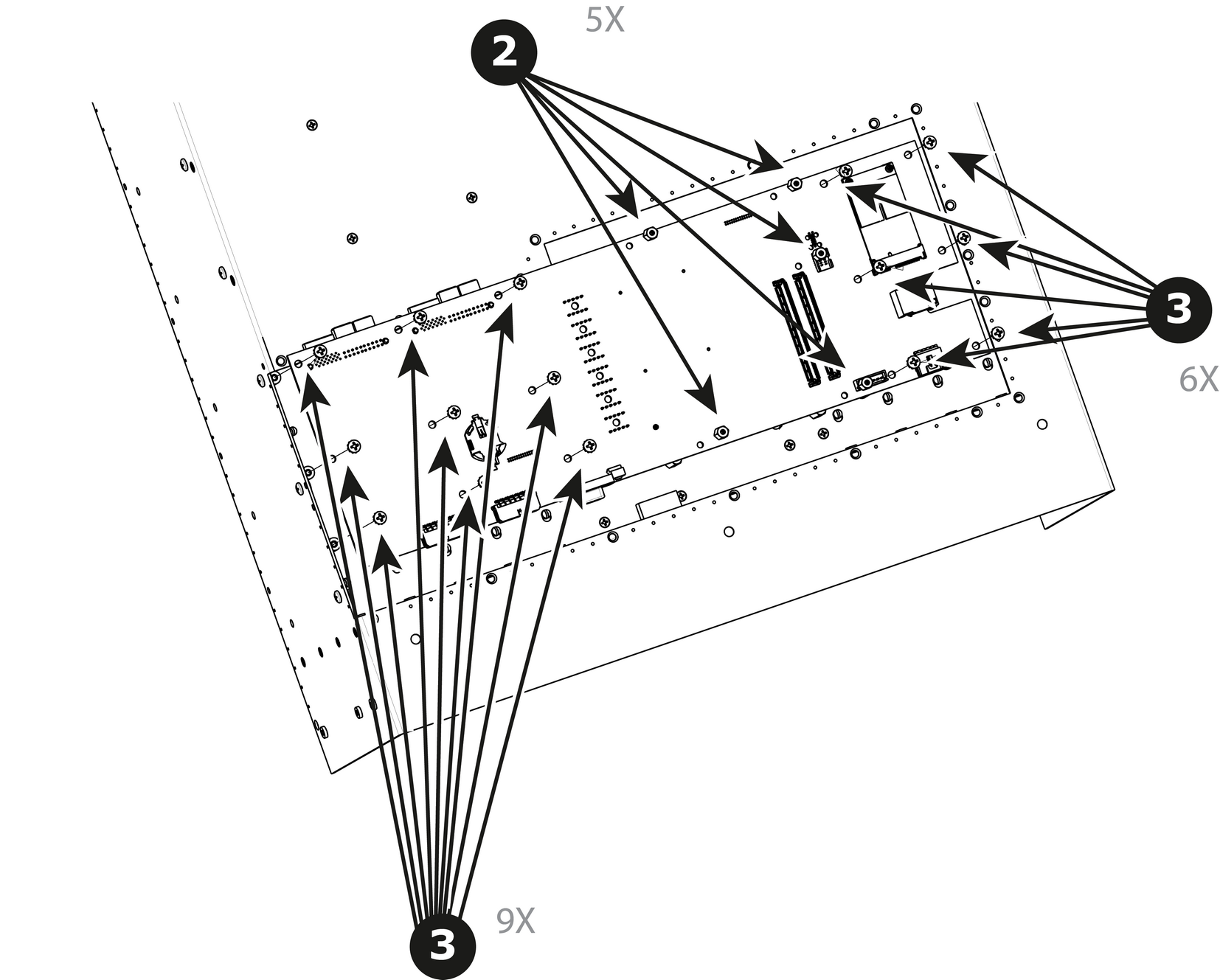

    图像 14–66
  3. 拆卸将系统电源板固定到母板的 15 个螺钉（6-32x.31 不锈钢）。

  4. 小心抬起电源板，将卡片从系统拆除。请勿将电源板拉太远，因为仍有另外 3 条线缆附连在卡上。

    备注： 中介卡可能被带出。在此情况下，将电源板重新安装到主板插槽设备。
  5. 反转电源板，拔出同步锁相、以太网线缆和前面板键盘线。请参考下图（底部），找到线缆。
备注： 拆卸系统卡后，您还可以更换系统电池或固态存储器。这些物品也可在不移除系统电源板的情况下维护，可查看本章其他小节了解。
如何安装系统电源板

要安装系统电源板，请按该流程的反向顺序进行。

E2 Gen 1 系统电源板 - 顶部

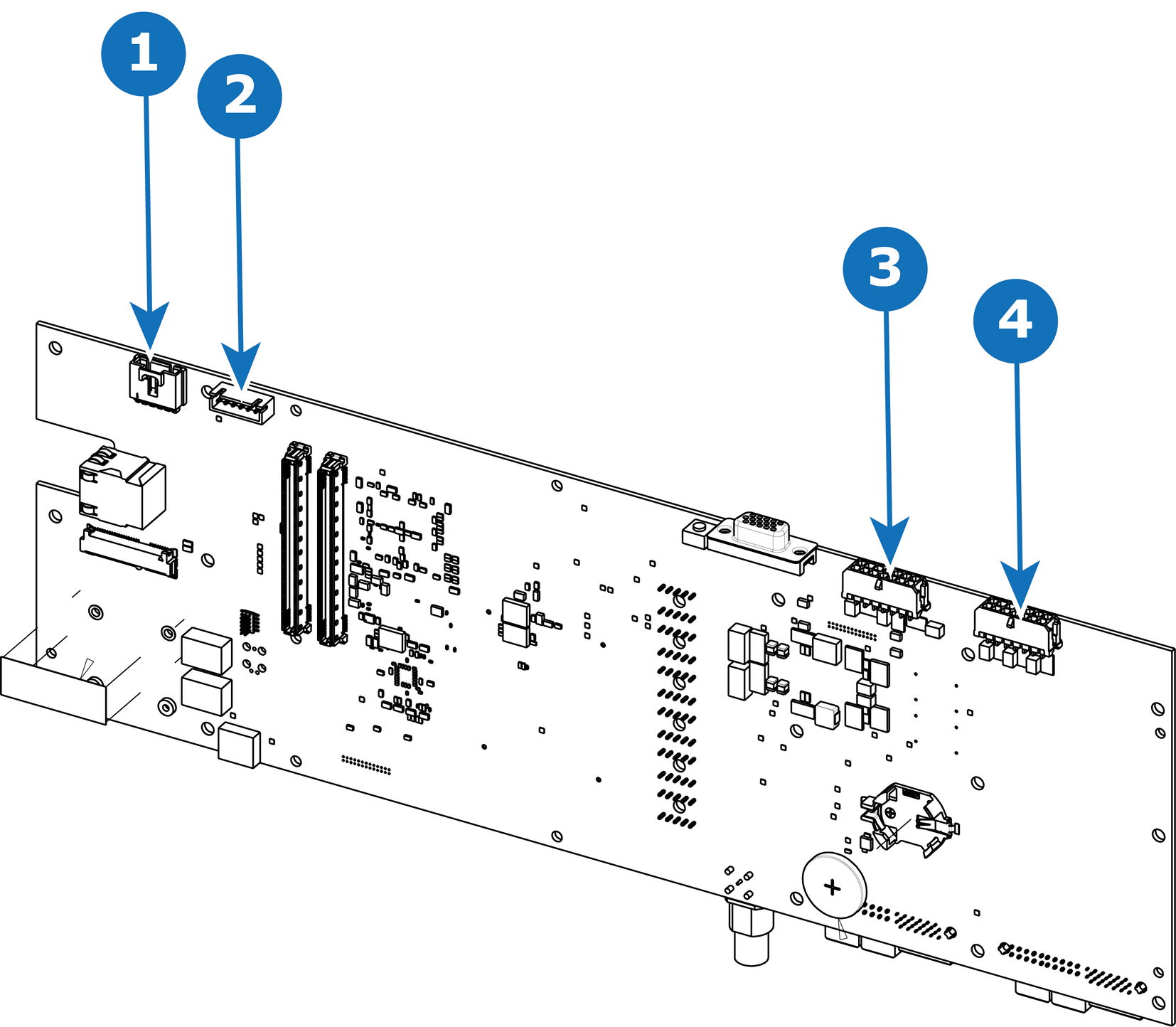

图像 14–67 E2 Gen 1 系统电源板 - 顶部
1
USB 连接器
2
VFD 连接器
3
3RU 连接器
4
1RU 连接器
E2 Gen 1 系统电源板 - 底部

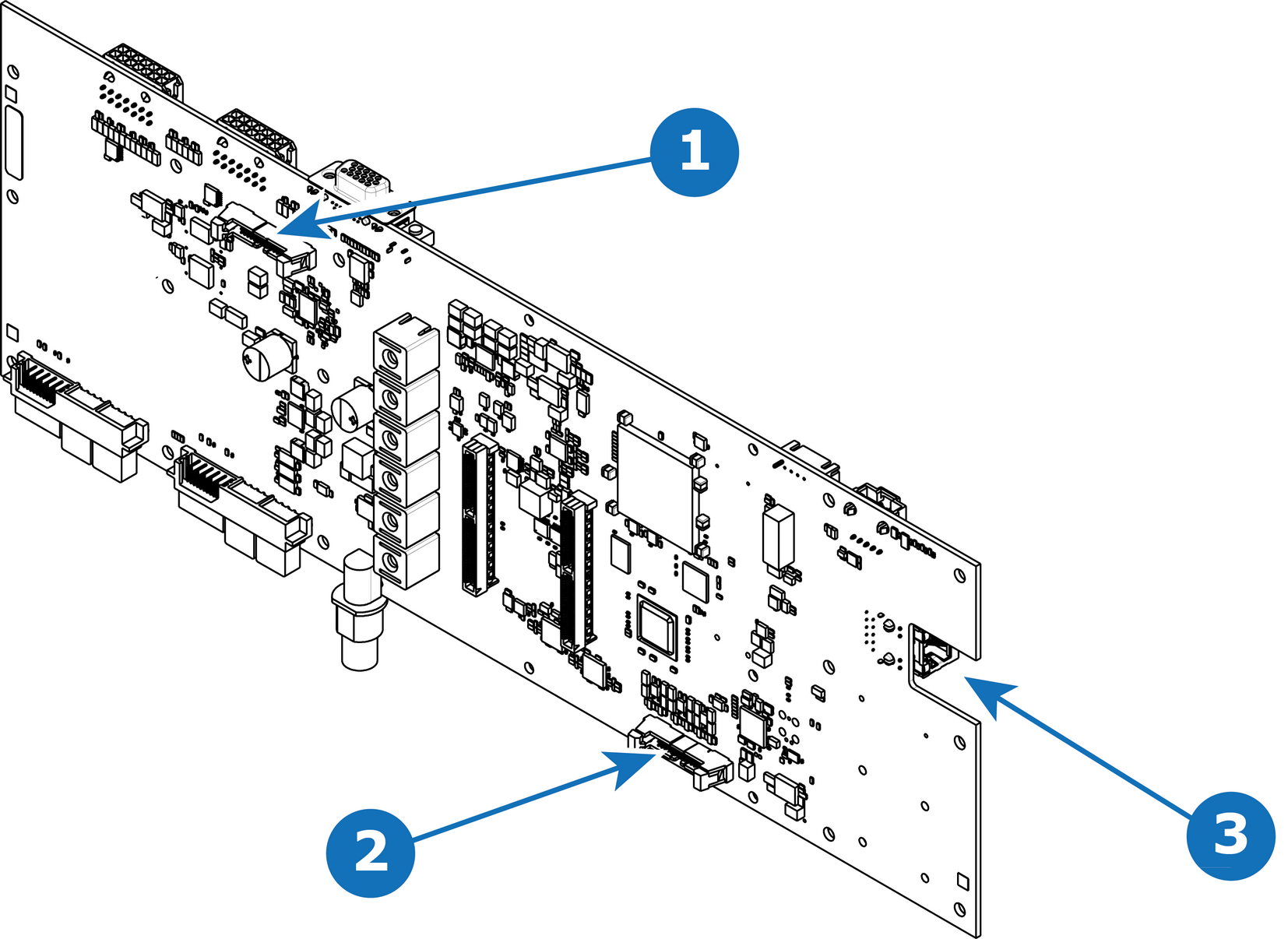

图像 14–68 E2 Gen 1 系统电源板 - 底部
1
键盘连接器
2
同步锁相连接器
3
以太网连接器
E2 Gen 2 系统电源板 - 顶部

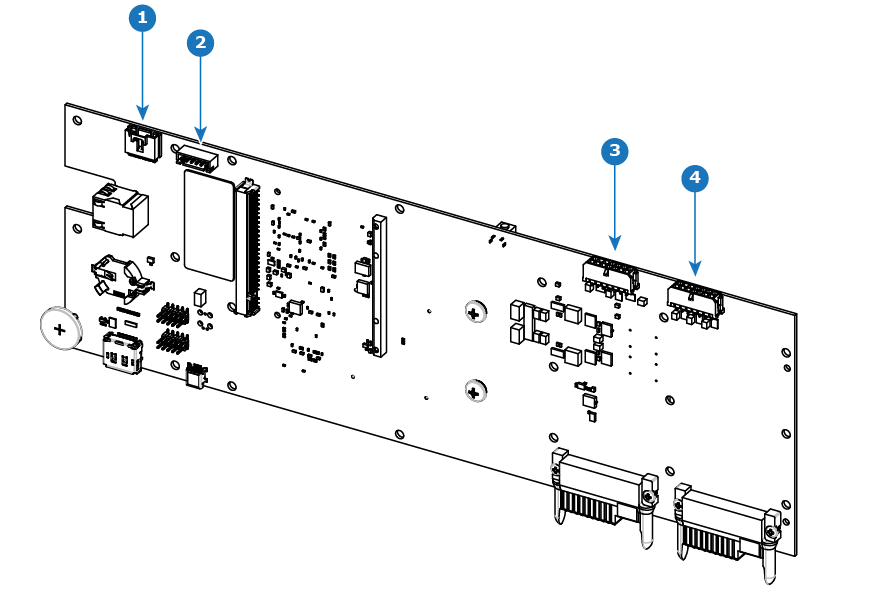

图像 14–69 E2 Gen 2 系统电源板 - 顶部
1
USB 连接器
2
VFD 连接器
3
3RU 连接器
4
1RU 连接器
E2 Gen 2 系统电源板 - 底部
图像 14–70 E2 Gen 2 系统电源板 - 底部
1
键盘连接器
2
同步锁相连接器
3
以太网连接器
