16.8 CPU 模块

流程图

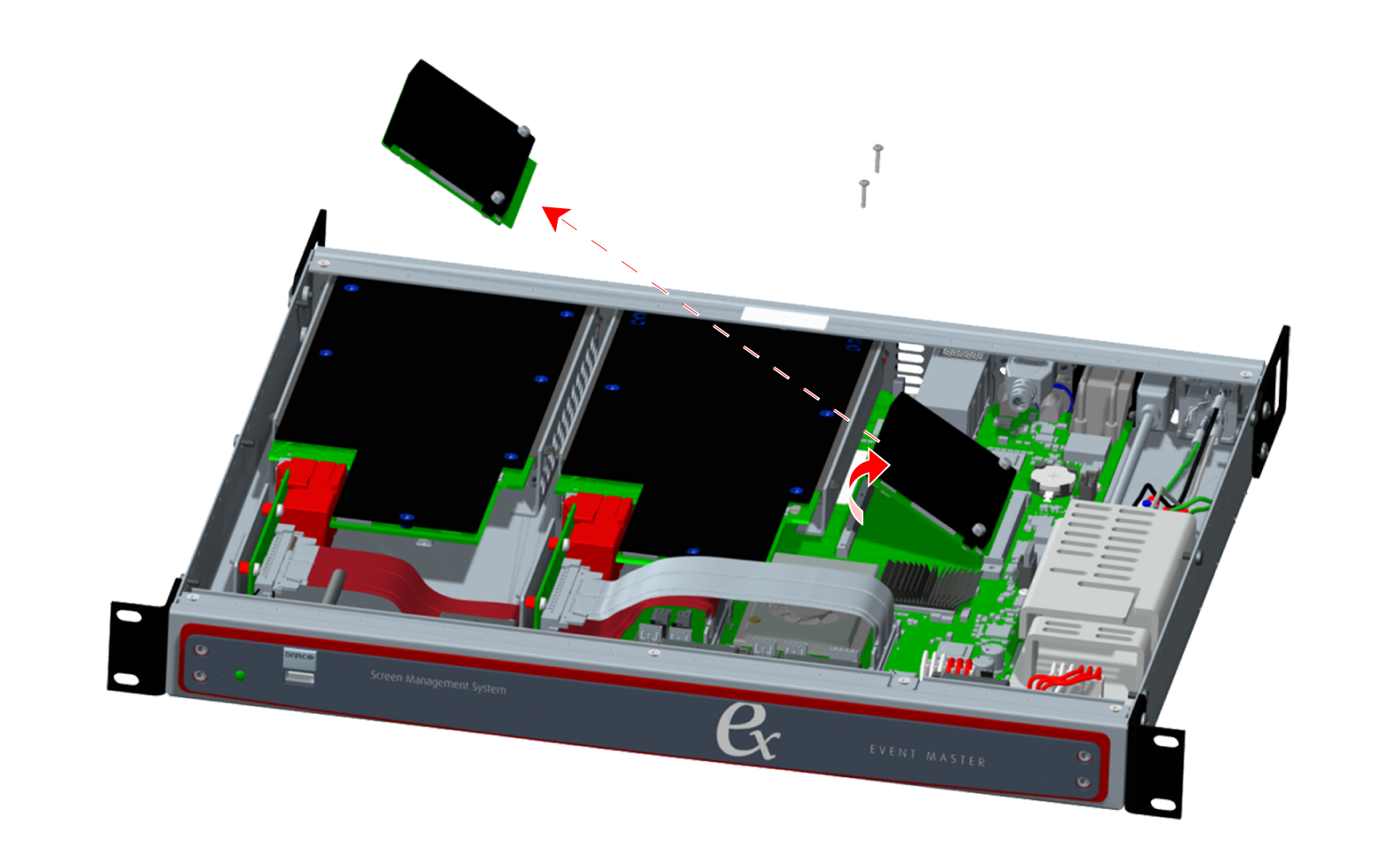

图像 16–11 CPU 模块
概述
图像 16–12 CPU 模块组件
1
CPU 模块
2
CPU 模块螺钉
相关零件
主板散热器
必要工具

1 x 飞利浦 1 号螺丝刀

如何拆卸 CPU 模块
  1. 移开顶盖。

  2. 卸下最靠近 Event Master 插件插槽的 CPU 模块侧面的两颗螺钉。

    图像 16–13
  3. 抬起 CPU 模块的空白边缘，然后将其轻轻从主板 CPU 模块连接器中拉出。
  4. 将 CPU 模块从机箱拆除。
如何安装 CPU 模块

要在 EX 机箱安装 CPU 模块，请按拆卸流程的反向步骤处理。
