15.25 电源导向器

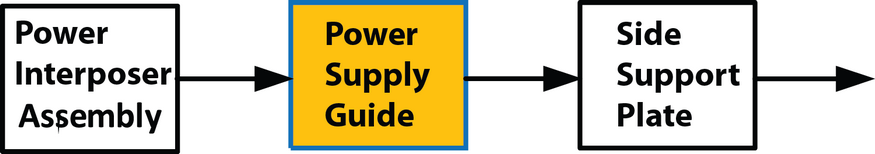

流程图
图像 15–59
备注： 实际上，要卸下电源导向器，您必须将整个主板安装座向前移动。原因是没有足够的空间，因此要将电源导向器移出，必须将所有东西都移向机箱的前部。

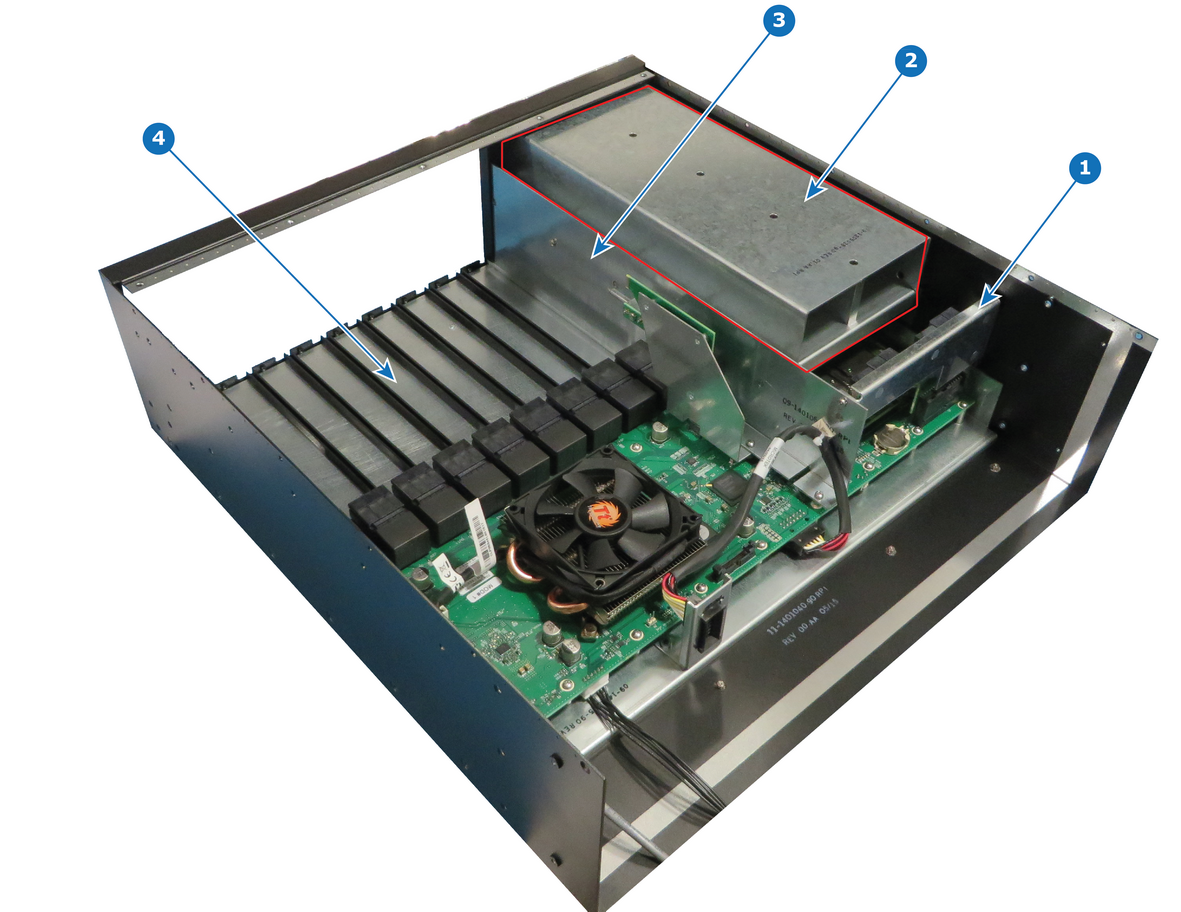

概述
图像 15–60
1
电源转接层
2
电源导向器
3
侧支撑板
4
主板安装座
必要工具

1 x 飞利浦 2 号螺丝刀

备注： 要卸下电源导向器，必须将整个主板安装座向前移动。
如何拆卸电源导向器

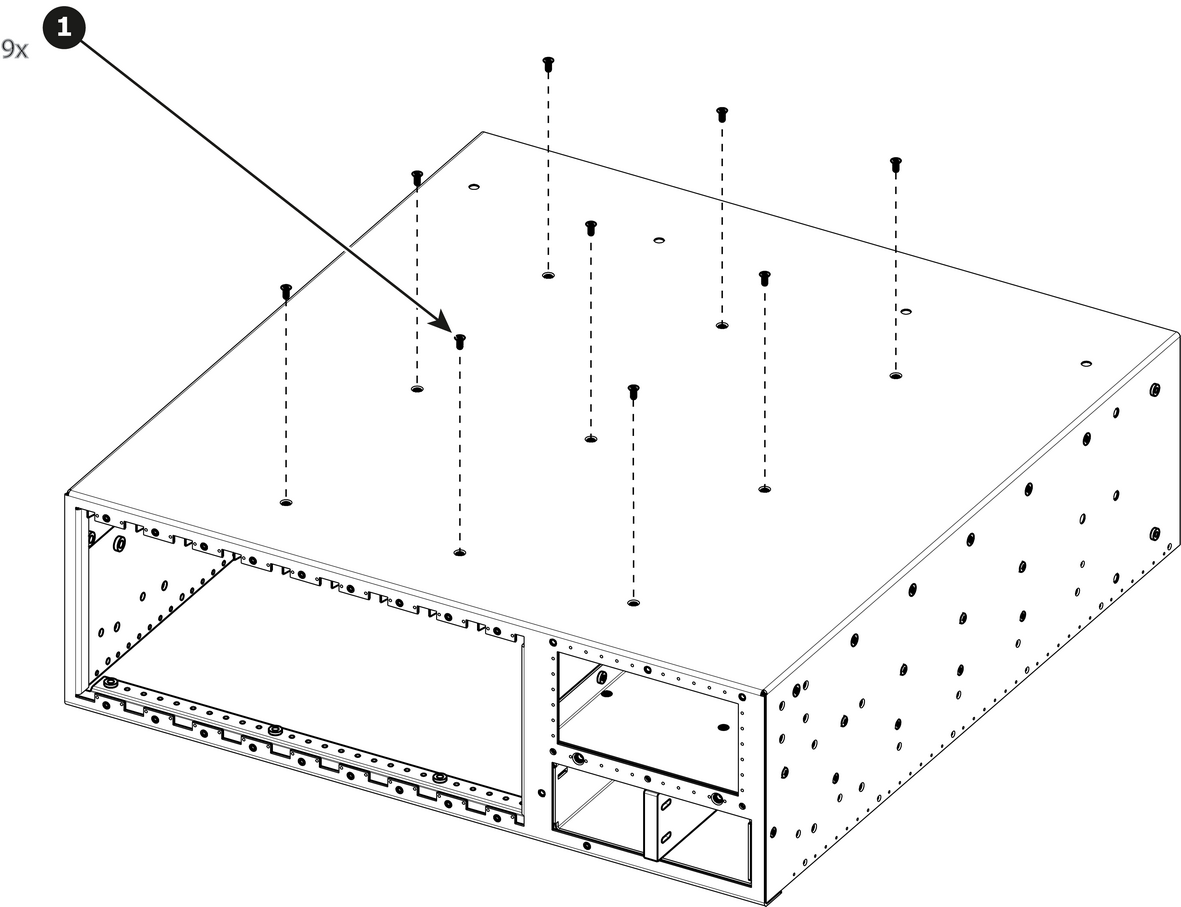

  1. 将设备翻过来，卸下将主板安装座连接到机箱底部的九个平头螺钉（4-40x0.25 - 黑色）。

    图像 15–61

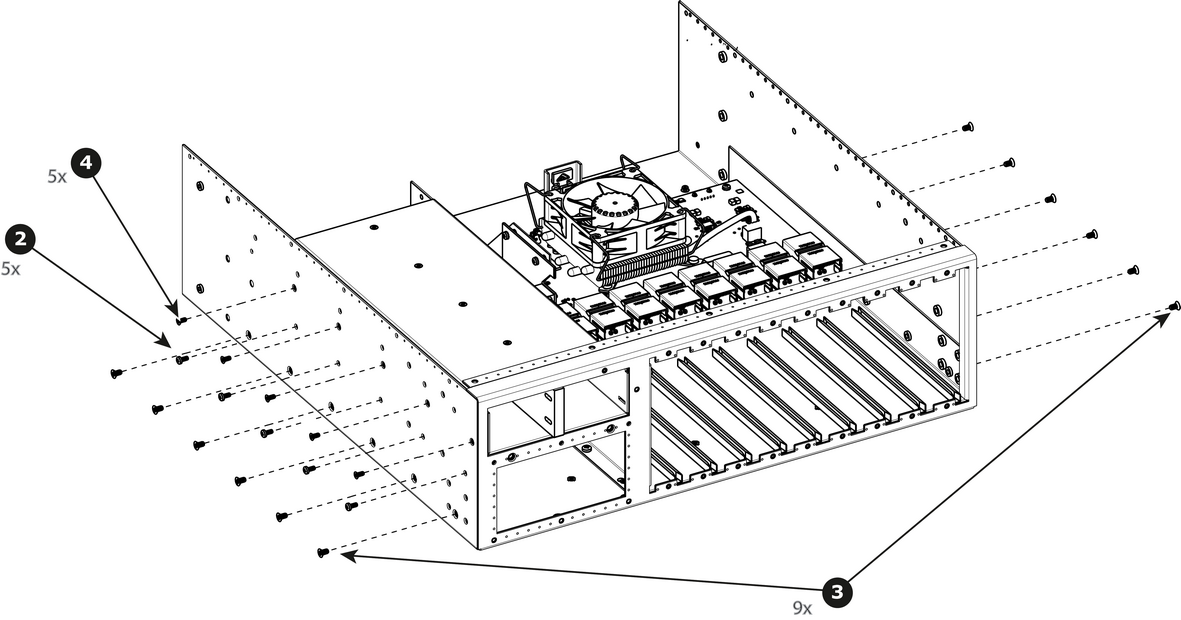

  2. 卸下将电源导向器连接到机箱侧面的五个平头螺钉（4-40x0.25 - 黑色）。
  3. 卸下将主板安装座连接到机箱侧面的十二个平头螺钉（6-32x0.25 - 黑色）。

  4. 卸下将主板安装座连接到机箱侧面的五个平头螺钉（4-40x0.25 - 黑色）。

    图像 15–62

  5. 卸下将电源导向器连接到侧支撑板的三个平头螺钉（4-40x0.25 - 不锈钢）。

    图像 15–63

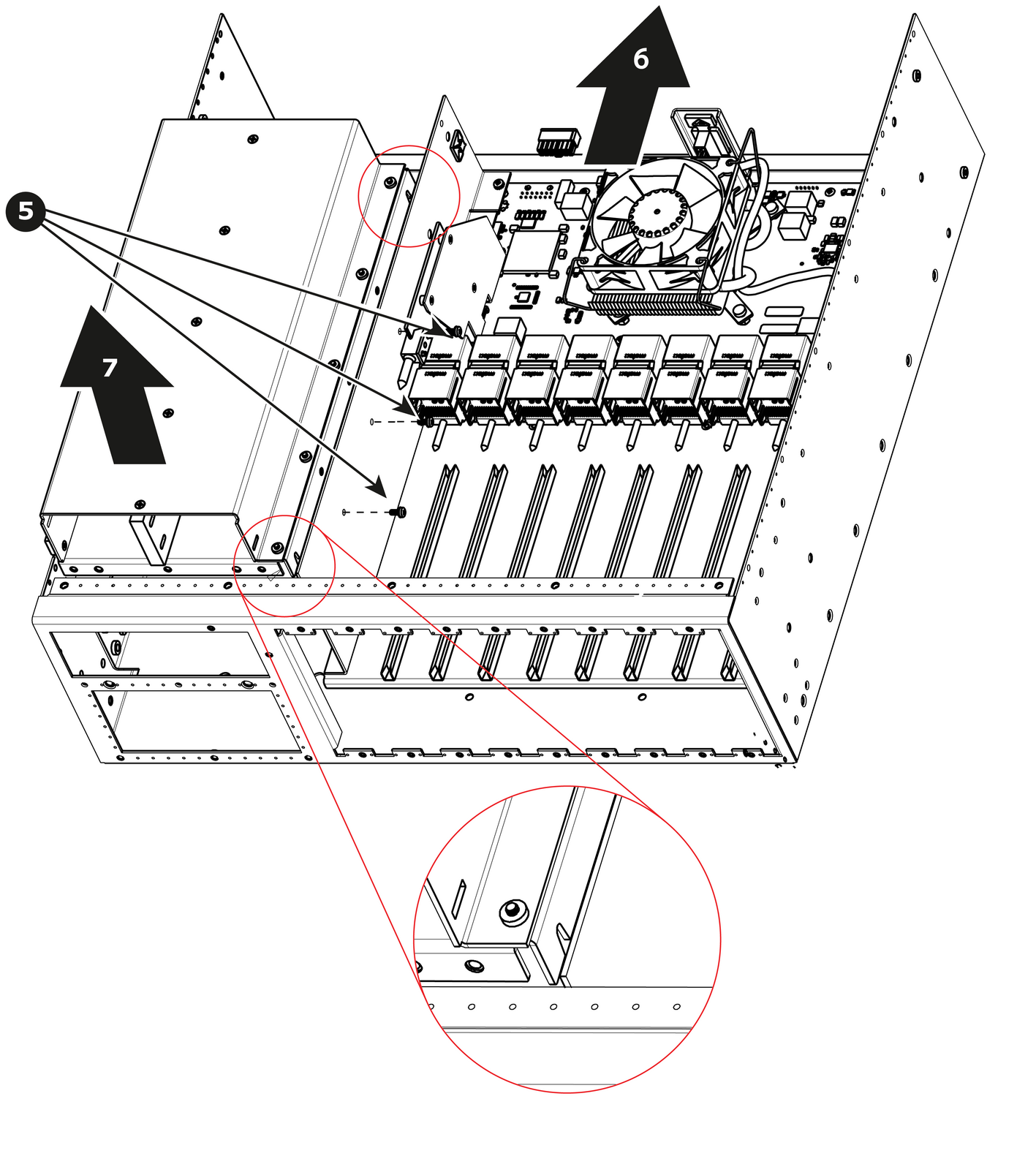

  6. 将整个主板安装座向前移动
  7. 轻轻将电源导向器从装置中拉出。
如何安装电源导向器

要安装电源导向器，请按该流程的反向顺序进行。

备注： 底部有切槽，更加方便安装导向器。请参考上图了解详情。
