综述

HDMI 输入卡具有四个 19 引脚 HDMI 连接器，可提供 HDMI 视频信号。

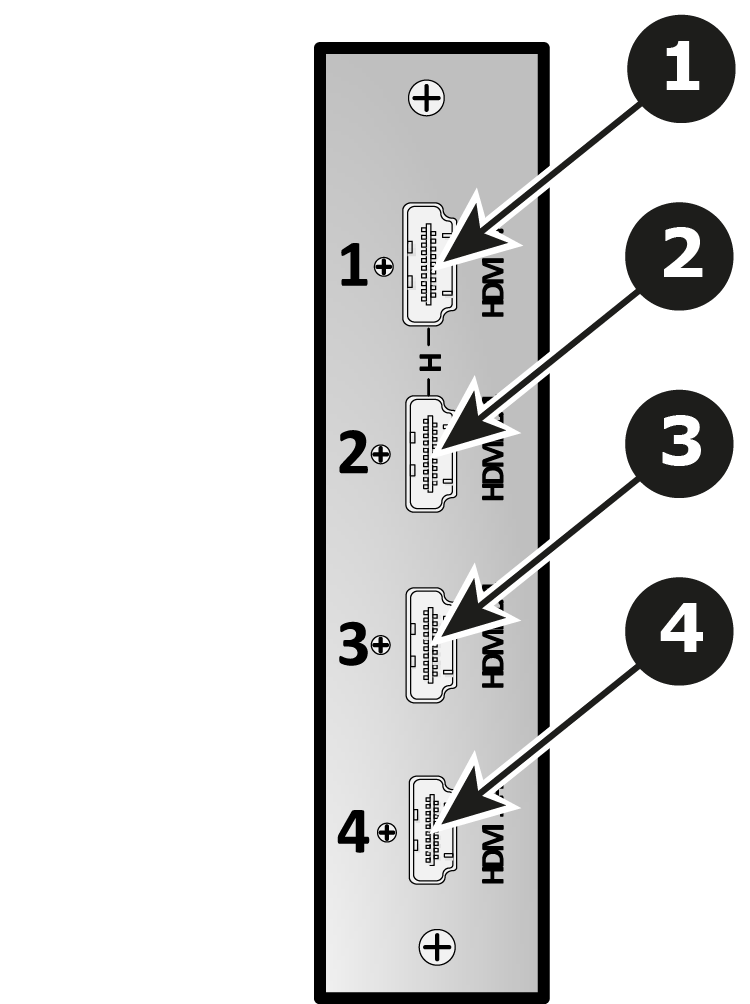

下图显示了 HDMI 输出卡的后面板连接器：

功能

• 提供最多 4 个独立信号
• 4x 19 引脚 HDMI 连接器 (Type A)
• 顶部的两个连接器支持最多 300 MHz 的单链路和双链路信号。

产品规格

• HDMI 1.4a 规格

• 支持的格式：

  • 最高可支持 2560x1600@60 和 3840x1200@60（30 位）格式

  • 支持 4K/UHD：

    • 通过 1x HDMI、2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 3840x2160/ 23.98/24/25/29.97/30 输入
    • 通过 2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 3840x2160/ 50/59.94/60 输入
    • 通过 1x HDMI、2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 4096x2160/ 23.98/24/25/29.97/30 输入
    • 通过 2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 4096x2160/ 50/59.94/60 输入
  • 与 EDID 1.3 版本兼容
  • 与 HDCP 1.4 版本兼容
