16.4 Event Master 卡

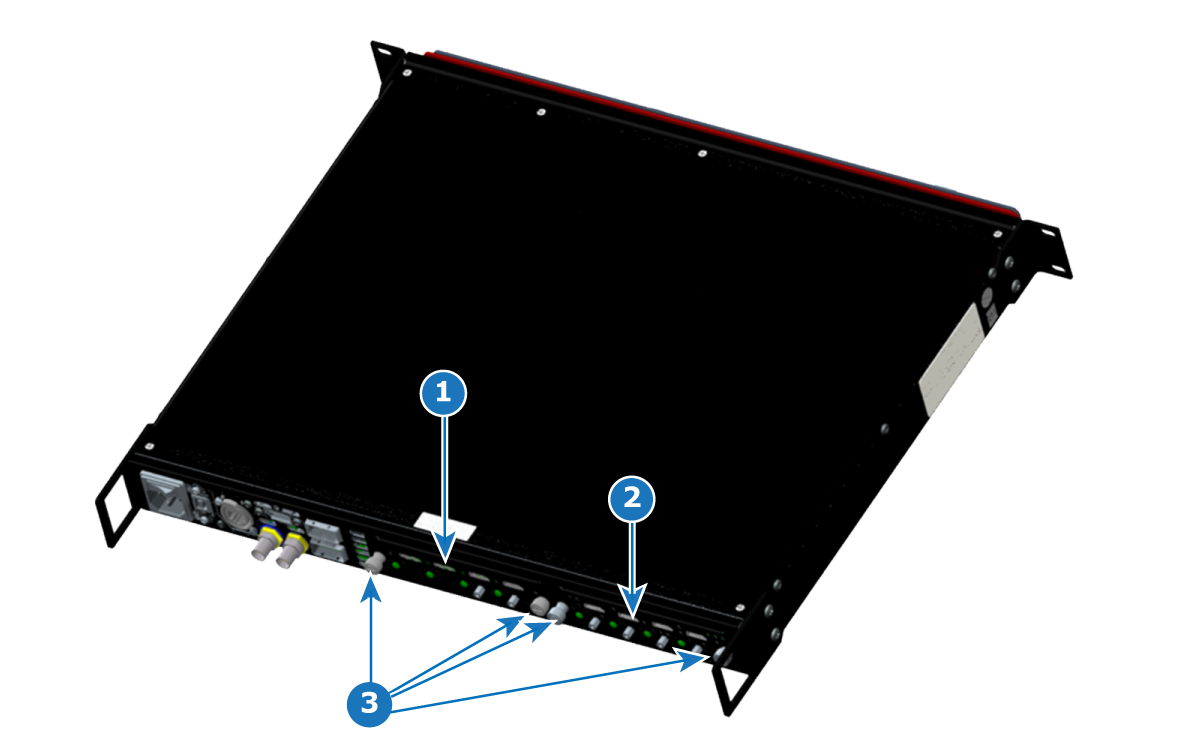

概述
- 1
- 卡槽 #1
- 2
- 卡槽 #2
- 3
- 卡片翼形螺钉
相关零件
| 描述 |
| DVI 输入 |
| SDI 输出 |
| SDI 输入 |
| HDMI 输出 |
| DP/HDMI 输入 |
| DVI 输出 |
| VPU 卡 |
| 四路 DP 1.2 输出板 |
| 三合一输入 |
| 三合一输出 |
| 四路 HDMI 输入 |
| 四路 HDMI 2.0 输出 |
| 四路 DP 1.2 输入 |
必要工具
无。
如何卸下卡片
- 找到要替换的卡。
- 松开将卡固定到机箱的左右翼形螺钉。
- 抓住翼形螺钉，轻轻将卡从插槽中拉出。
提示： 拔出时，您可能需要轻微摇晃卡片，才能将其从对接连接器上拔出。

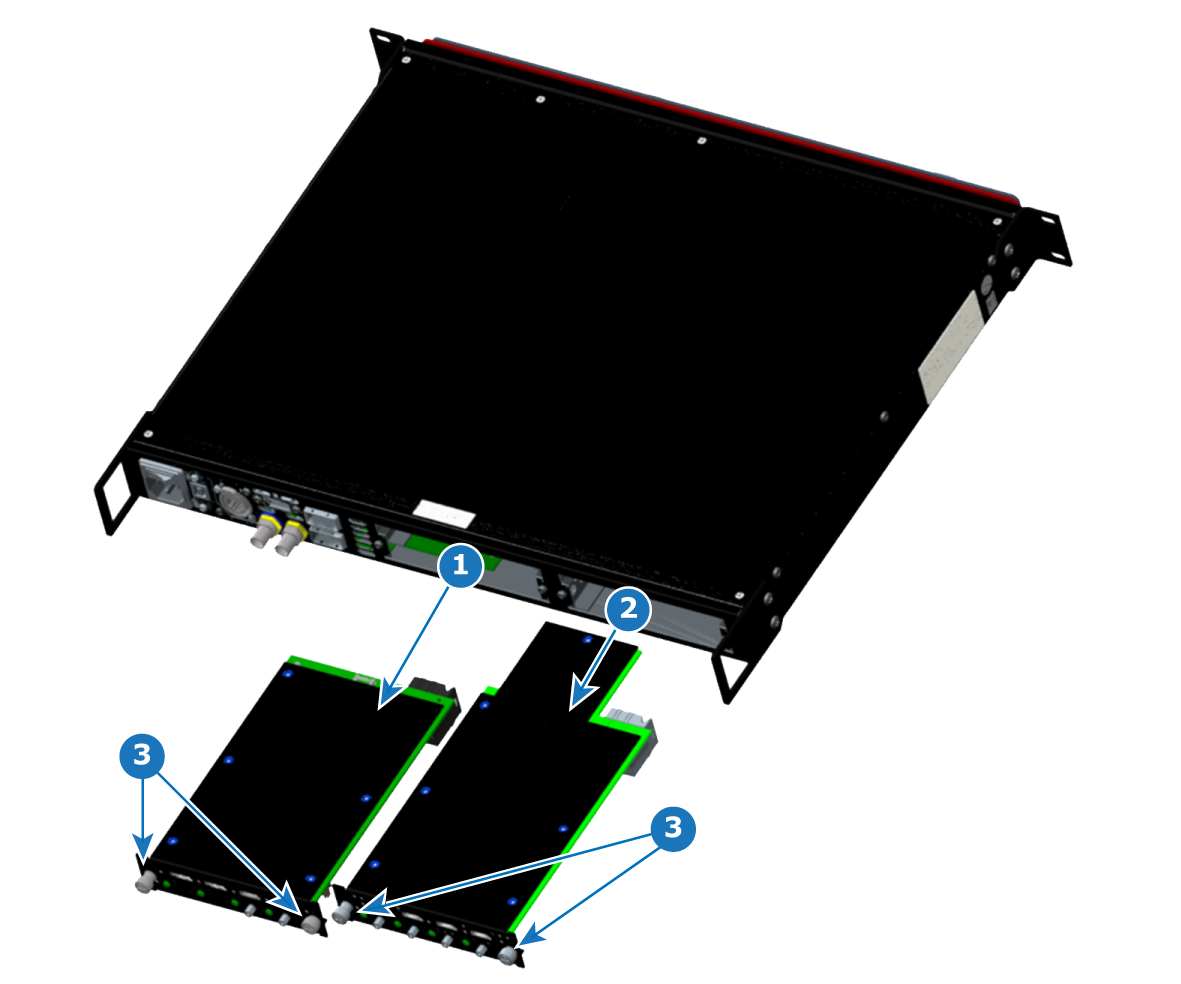

- 1
- 卡槽 #1 的卡
- 2
- 卡槽 #2 的卡
- 3
- 卡片翼形螺钉
如何安装卡片
要在安装 Event Master 输入卡或输出卡，请按拆卸流程的反向步骤处理。
提示： 在插件上轻微用力，直到它完全插入背板连接器。此时，插件的金属板应与机箱的金属板接触。
