15.16 USB 延长线

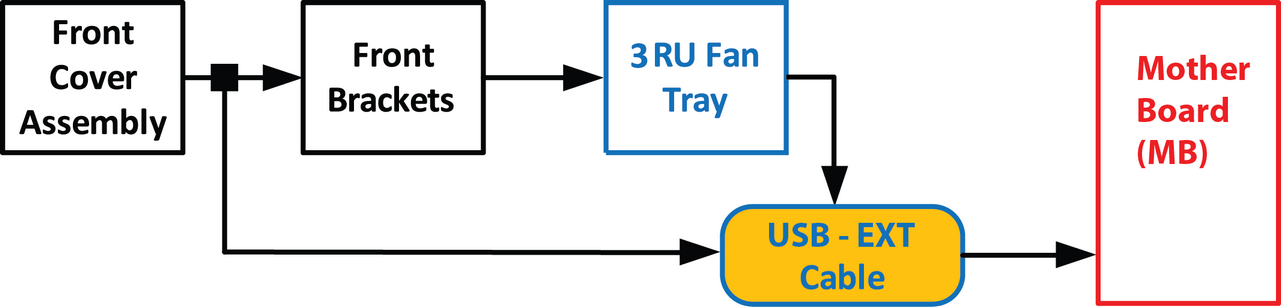

流程图
图像 15–34
备注： USB 延长线将 USB 线连接到主板。此流程指导如何断开两侧电缆。
概述

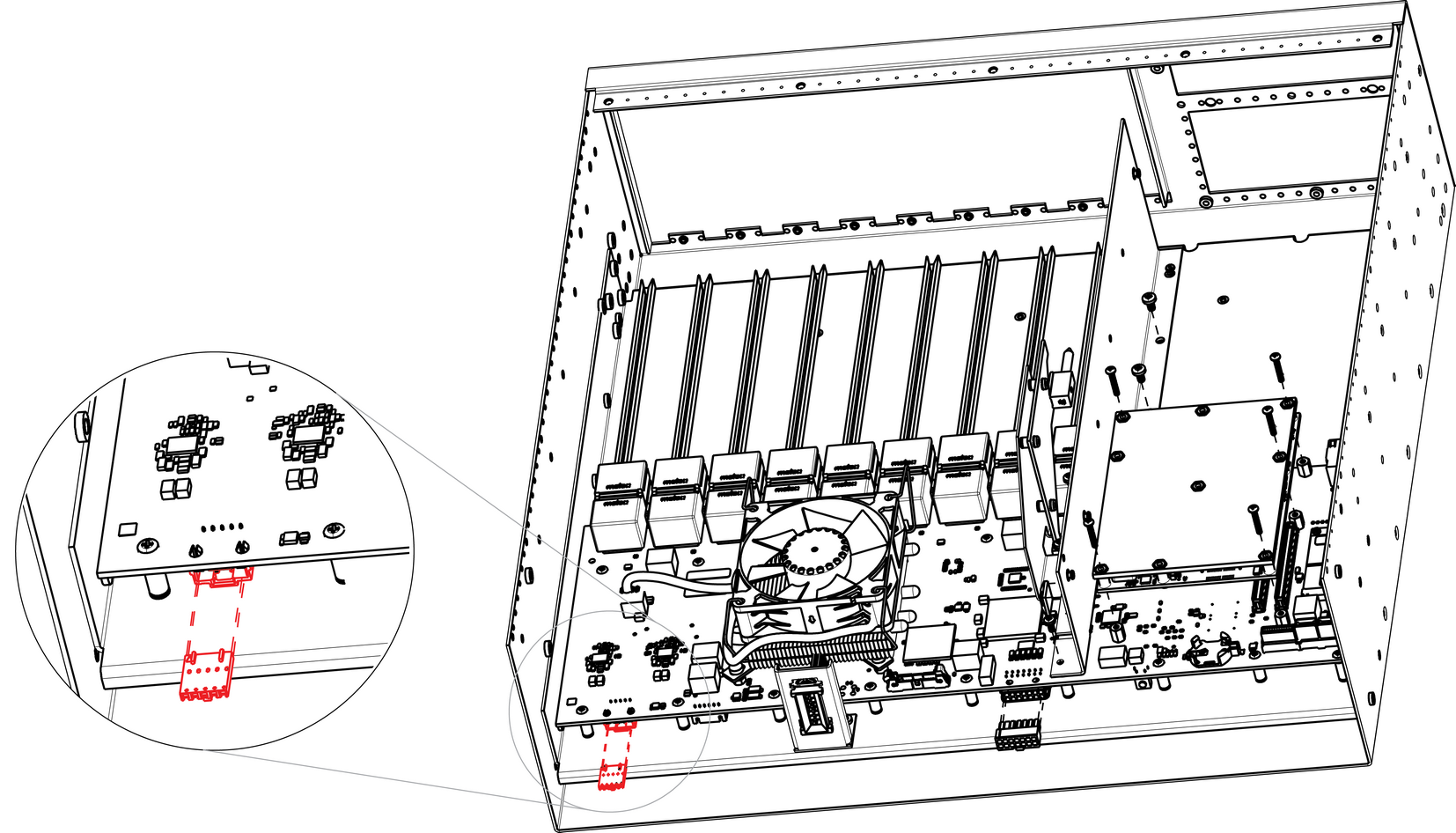

图像 15–35 连接至主板的 USB 延长线

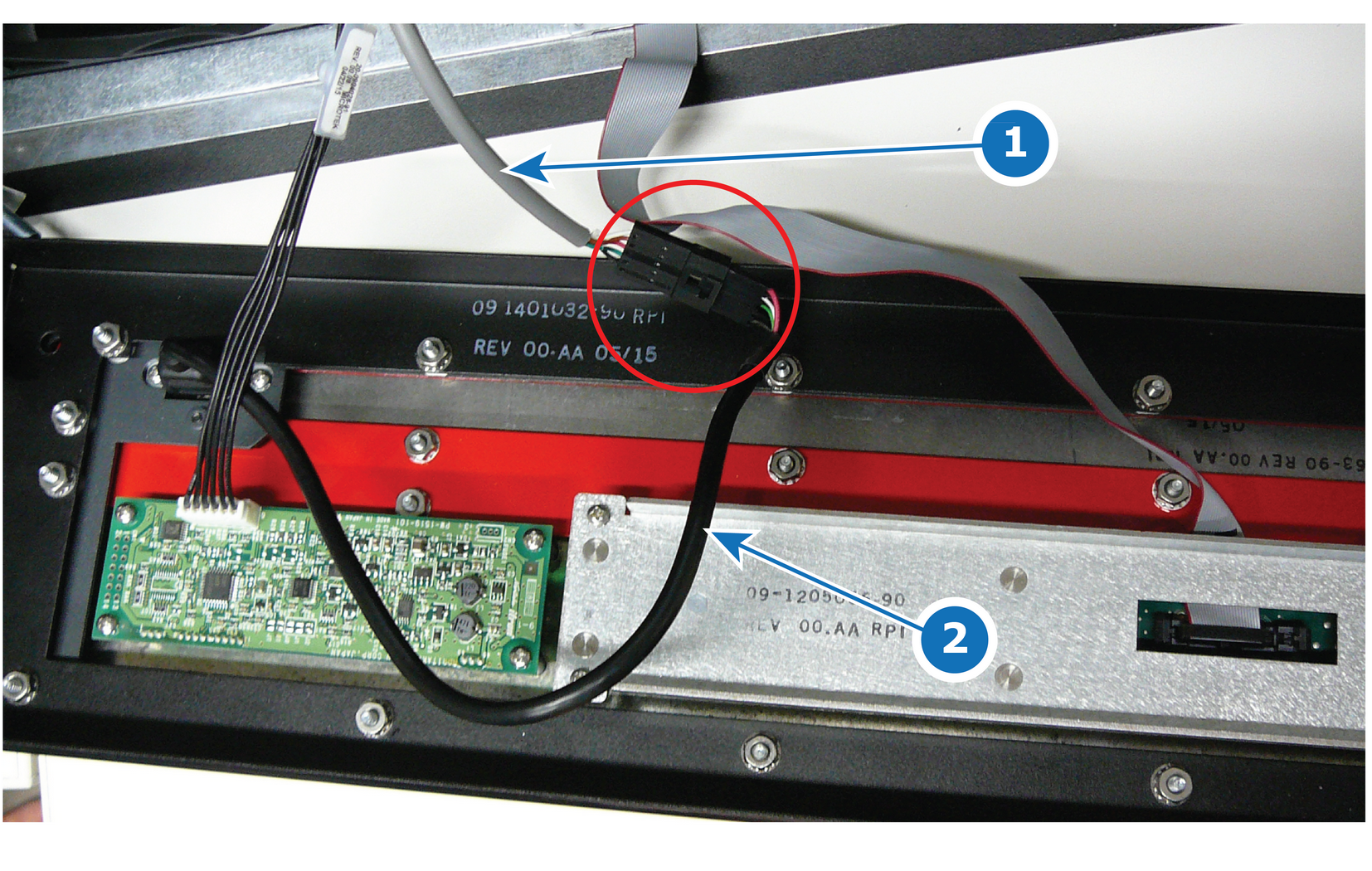

图像 15–36 连接到前面板后方的 USB 线的 USB 延长线
1
USB 延长线
2
USB 线
相关零件
电缆套件组
必要工具

1x 飞利浦 2 号螺丝刀（用于拆卸前面板组件）

如何拆卸 USB 延长线
  1. 卸下前面板部分组件，并将其拉出以露出其后面的线缆（请参阅相关步骤）。
  2. 将 USB 延长线从 USB 线断开。

  3. 轻轻将电缆穿过位于 3RU 风扇托盘中的索环。

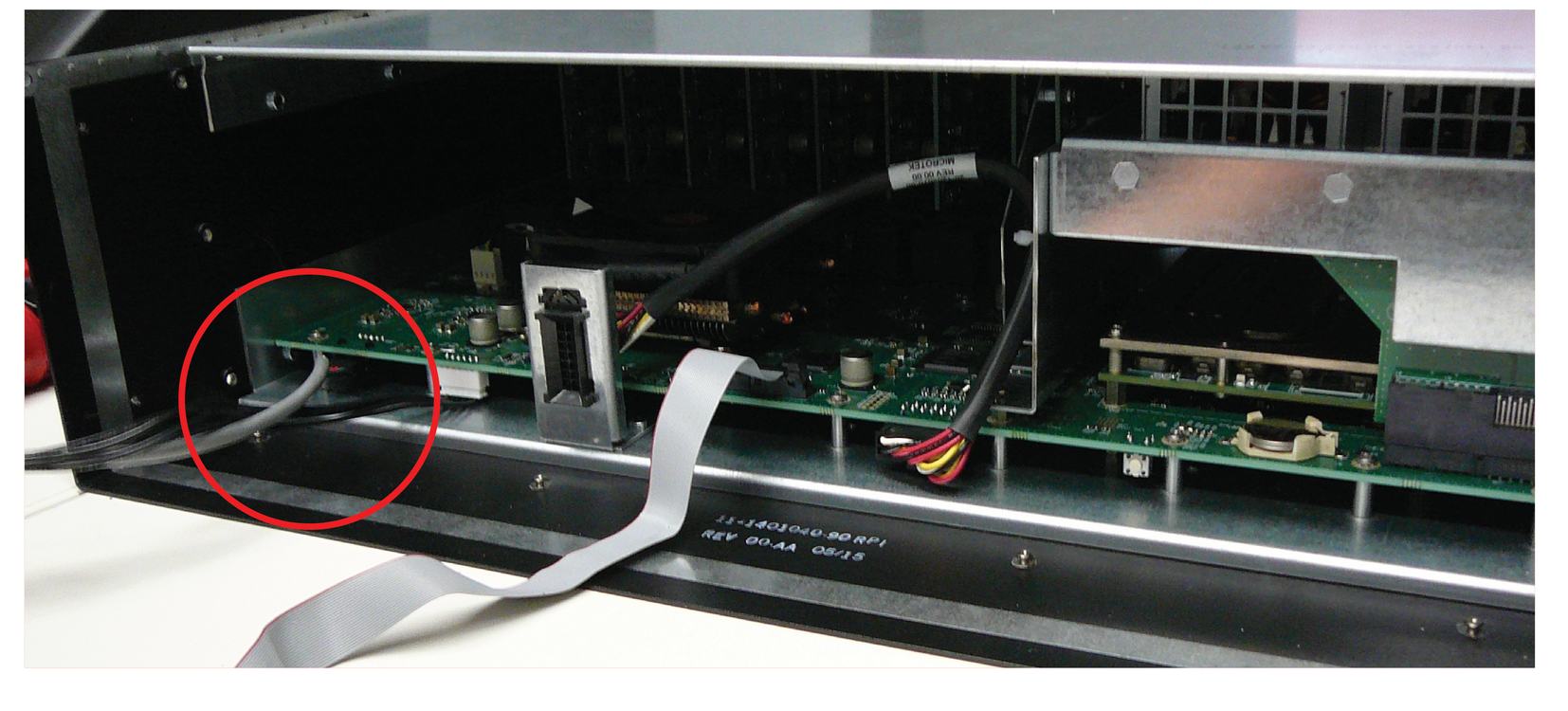

    图像 15–37
  4. 拆卸 3RU 风扇托盘，以访问主板（请参考相关步骤）。

  5. 找到插在主板上的 USB 延长线。

    图像 15–38
  6. 轻轻推动 USB 延长线，将其拔出。
  7. 将线缆从设备拔出。
如何安装 USB 延长线

要安装 USB 延长线，请按该流程的反向顺序进行。
