应用图示
9.2 初级
接线

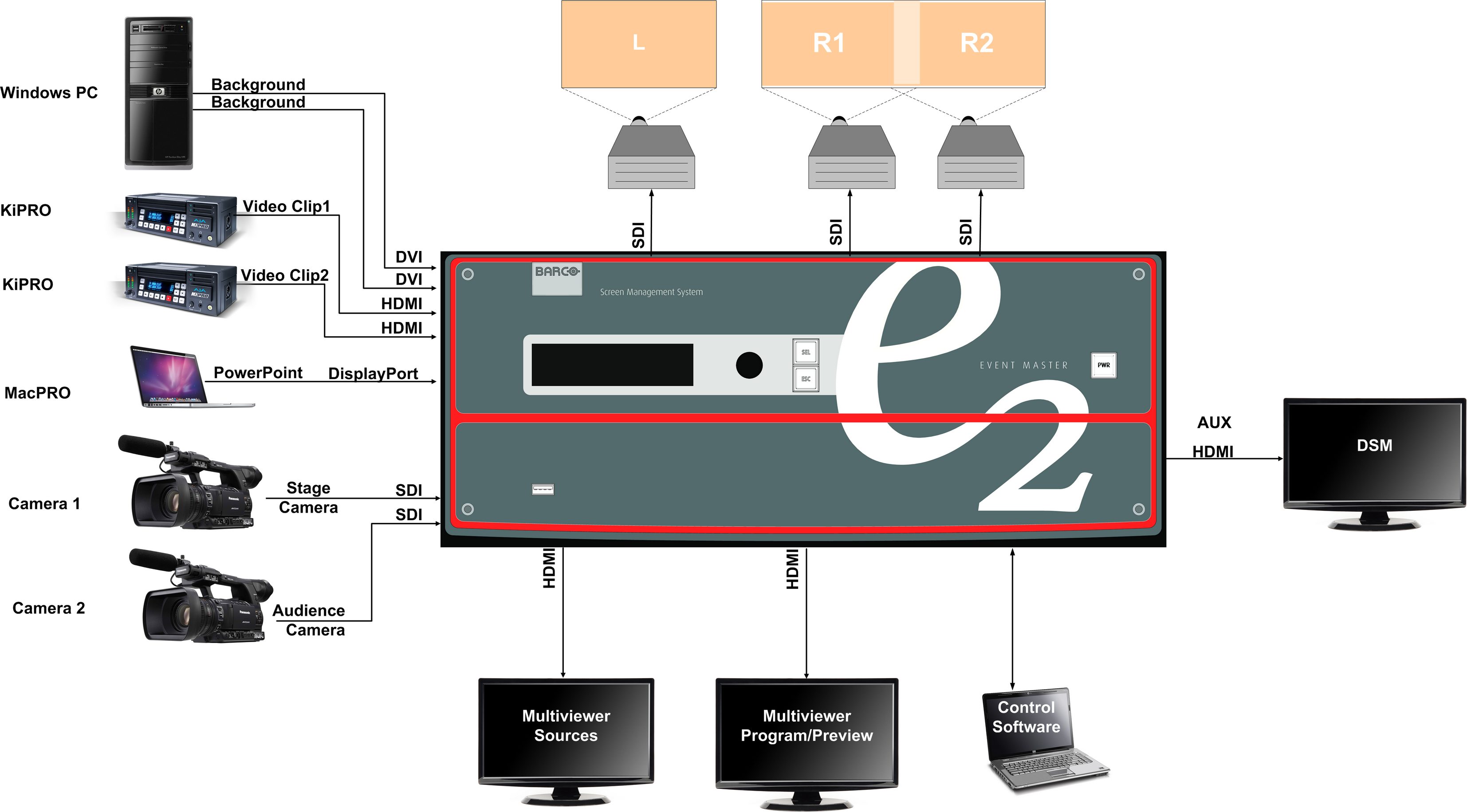

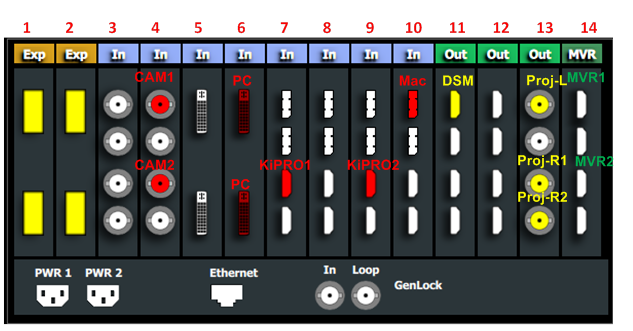

按如下方式将输入和输出设备链接到 E2：
| 信号类型 | 设备名称 | 内容 | 连接器类型 | 插槽连接器 |
| 输入 | CAM1 | 观众摄像头 | 3G-SDI | 4-1 |
| 输入 | CAM2 | 舞台摄像头 | 3G-SDI | 4–3 |
| 输入 | PC | 背景 | DVI | 6–1 |
| 输入 | PC | 背景 | DVI | 6–2 |
| 输入 | KiPRO1 | 视频剪辑 1 | HDMI | 8–3 |
| 输入 | KiPRO2 | 视频剪辑 2 | HDMI | 9–3 |
| 输入 | MacPRO | Power Point | 显示端口 | 10–1 |
| 输出 (AUX) | DSM | PowerPoint 的 DSM | HDMI | 11–1 |
| 输出 | Proj-L | 投影机左屏幕 | SDI | 13–1 |
| 输出 | Proj-R1 | 投影机右屏幕 1 | SDI | 13–3 |
| 输出 | Proj-R2 | 投影机右屏幕 2 | SDI | 13–4 |
| 多画面 | MVR1 | 节目/预览显示器 | HDMI | 14–1 |
| 多画面 | MVR1 | 输入源显示器 | HDMI | 14–3 |
