10.12 带有上下文显示屏的分配按钮

概述

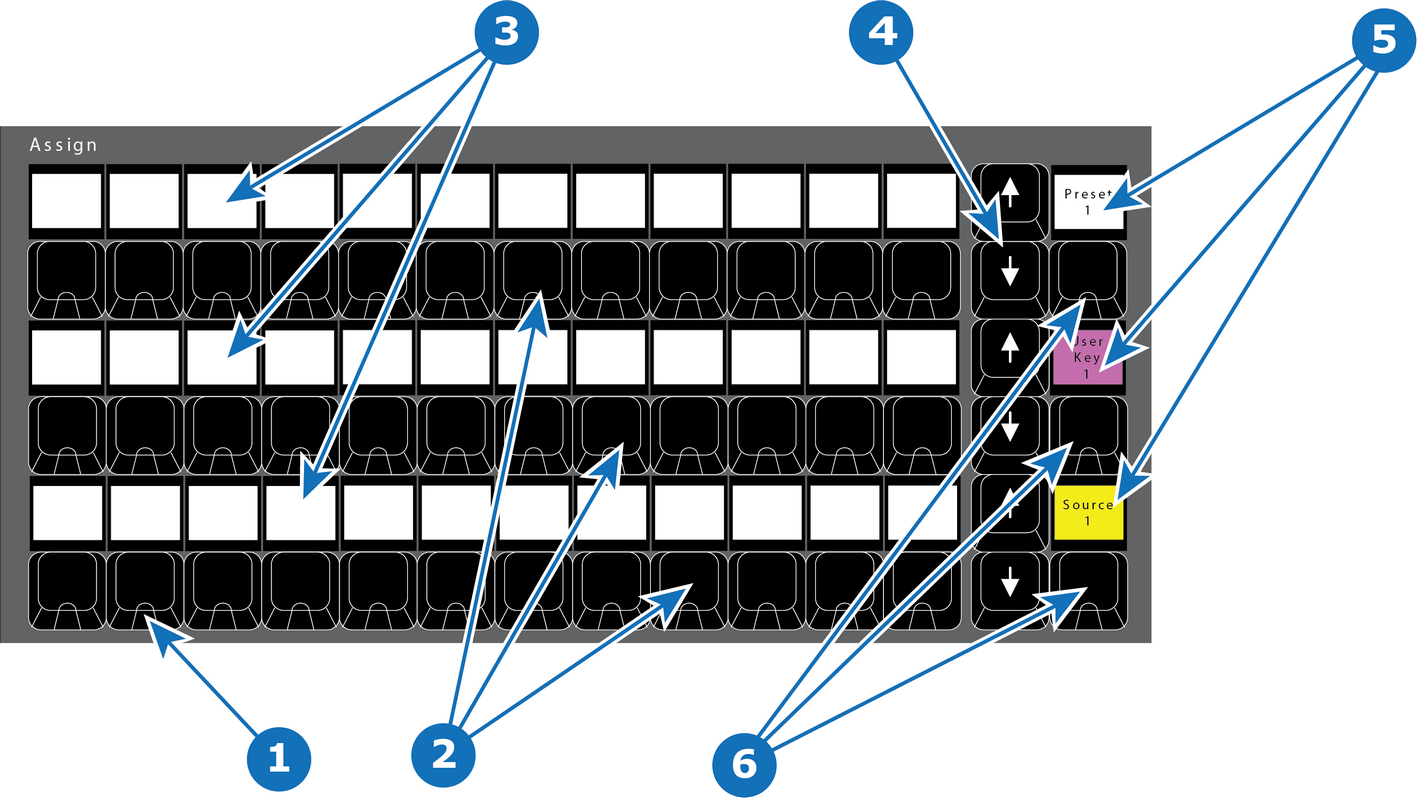

图像 10–12
1
LED（红色或绿色）。
2
三行 12 个分配按钮
3
三行 12 个显示屏
4
三行 2 个箭头按钮（向上和向下）。
5
三个总线型显示屏
6
三个总线型按钮
描述

三行 12 个按钮，每个按钮都有专用的显示屏，可以分配多种类型的功能，包括背景、源文件、预设值和用户键。

每行还具有向上和向下箭头按钮，用于在该行的不同页面之间切换。

该行箭头按钮右侧的另一个按钮称为 BUS TYPE（总线型）。它的上方有一个显示屏。该按钮在总线类型之间切换，上面的显示屏显示的颜色表示当前选定的“分配总线类型”。

分配按钮下的 LED 为红色或绿色：

LED 指示灯的颜色描述
红色用于“On PGM”
绿色用于“On PVW”

为每个功能分配的背光颜色（整行）：

功能颜色
源黄色背光
用户键品红背光
背景源绿色背光
预设值白色背光
影片青色背光
