Funktionalität der Quad Combo-Eingangsplatine Mk II
Die Quad Combo-Eingangsplatine Mk II unterstützt die 12G-Einspeisung und den Durchsatz an den SDI-Anschlüssen.
Verglichen mit Mk I umfasst Mk II Folgendes:
Der SDI-Eingang A unterstützt 12G-Eingangssignale.
Der SDI-Eingang C fungiert als Durchschleifenausgang für jedes Signal, das an Eingang A angelegt wird.
Der SDI-Eingang D fungiert als Durchschleifenausgang für jedes Signal, das an Eingang B angelegt wird.
HDBaseT Eingang 1 unterstützt die Netzwerkkonnektivität.
Achtung: Die Ethernet-Verbindung sollte nur entweder mit dem 10/100 Base-T-Anschluss (im Kommunikationsbereich) oder dem HDBaseT-Eingang (bei der Quad Combo-Eingangsplatine) hergestellt werden. Wenn beide gleichzeitig verwendet werden, führt dies zu einem nicht definierten Verhalten.
SDI-Eingang und -Ausgang – Wie funktioniert das?
Beim Anschluss einer SDI-Quelle an den Projektor können Sie einen der vier Eingänge wählen, wenn das Signal HD oder 3G ist.
Wenn Sie mehrere Projektoren mit dem gleichen Signal anschließen, können Sie das Signal wie folgt anschließen:
Schließen Sie das Quellsignal an Eingang A oder B des ersten Projektors an.
Wenn das Quellsignal mit Eingang A verbunden ist, schließen Sie Eingang/Ausgang C an den Eingang des folgenden Projektors an.
Wenn das Quellsignal mit Eingang B verbunden ist, schließen Sie Eingang/Ausgang D an den Eingang des folgenden Projektors an.
Fahren Sie in der gleichen Art fort, bis alle Projektoren verbunden sind.
Wenn Sie eine 12G-SDI-Quelle mit dem Projektor verbinden, können Sie diese Quelle nur an Eingang A anschließen.
Hinweis: Nur Eingang A akzeptiert 12G-SDI-Signale. Es ist zwar technisch möglich, eine 12G-SDI-Quelle an Eingang B anzuschließen und diese Quelle mit einem anderen Projektor in der Reihe zu verbinden (über Eingang/Ausgang D), der erste Projektor selbst kann aber das 12G-Signal nicht verarbeiten.

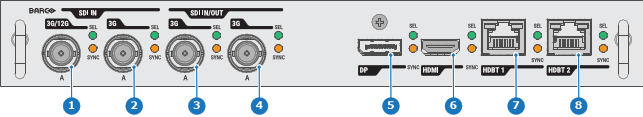

Abbildung 8–4
LED-Verhalten
Die SEL-LED leuchtet GRÜN: Der Eingang ist ausgewählt.
Die SEL-LED blinkt GRÜN: Der Eingang/Ausgang ist ausgewählt und als Ausgang konfiguriert.
Die SYNC-LED leuchtet ORANGE: Es wurde eine gültige Eingangssynchronisation erkannt.
Die SYNC-LED blinkt ORANGE: Synchronisation/Signal ist vorhanden, entspricht aber nicht dem Standard des Eingangs.
Hinweis: Probleme mit der Konformität können durch ältere oder minderwertige Kabel verursacht werden, die nicht in der Lage sind, die geforderte Auflösung zu verarbeiten, oder durch angeschlossene Signalwandler, die das Signal außerhalb der unterstützten Videonormen manipulieren.
Hinweis: Spezifikationen zu den unterstützen Eingängen für SDI, HDMI, HDBaseT und DisplayPort 1.2 finden Sie in Kapitel “Technische Daten”.
