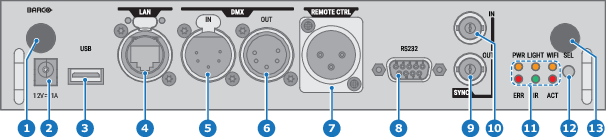

10/100 Base-T für externe Steuerung über IP und Art-Net
5
DMX-Schnittstelleneingang
6
DMX-Schnittstellenausgang
7
XLR-Eingang für kabelgebundene Projektorsteuerung
8
RS232 für serielle Kommunikation
9
Sync Out 3D
10
Sync In 3D
11
Statusleuchten
12
IR-Empfängersensor
13
Pulse-4G-Antenneneingang (optional)
Achtung: Die Ethernet-Verbindung sollte nur entweder mit dem 10/100 Base-T-Anschluss (im Kommunikationsbereich) oder dem HDBaseT-Eingang (bei der Quad Combo-Eingangsplatine) hergestellt werden. Wenn beide gleichzeitig verwendet werden, führt dies zu einem nicht definierten Verhalten.
12-V-Ausgang
12-V-Ausgang, maximal 1 A, verfügbar, wenn der Projektor sich nicht im Standby-Modus befindet.
DMX-Schnittstelle
DMX wird in der Lichttechnik als Kommunikationsbus zwischen verschiedenen Geräten verwendet. Jedes Gerät hat einen Ein- und Ausgang, sodass der Bus zwischen den verschiedenen Geräten durchgeschleift werden kann. Nach dem Standard wird ein fünfadriges Kabel mit XLR-Anschluss verwendet.
Sie können über den DMX-Eingangsanschluss ein DMX-Gerät (DMX-Konsole) mit dem Projektor verbinden. So können Sie den Projektor über dieses DMX-Gerät (Konsole) steuern. Der DMX-Ausgangsanschluss kann mit dem nächsten Gerät in der Schleife verbunden werden.
DMX
PIN
Beschreibung
1
Masse
2
Positiv
3
Negativ
4
Return - (oder nicht belegt)
5
Return + (oder nicht belegt)
Hinweis: Aus technischen Gründen kann die DMX-Schnittstelle nur verwendet werden, wenn die Eingangsplatine Pulse Quad Combo Mk III im Eingangssteckplatz L1 montiert ist.
DMX
DMX-512 Lighting-Protokoll über RS-485-Schnittstelle. Überträgt Daten von 512 Kanälen von einem Beleuchtungscontroller zu Beleuchtungsgeräten. Normiert durch USITT.
RS232-/RS422-Eingang
Die Kommunikationsschnittstelle des Projektors der Modellreihe UDX unterstützt die serielle RS232- und RS422-Kommunikation auf zwei verschiedenen Typen von Eingangsanschlüssen: einen Sub-D-Anschluss und einen USB-Anschluss, der als RS-Eingang dient, wenn er mit dem USB-Eingang eines PCs verbunden ist.
Sie können über den RS232-/RS422-Eingangsanschluss einen lokalen PC mit Ihrem Projektor der Modellreihe UDX verbinden. So können Sie den Projektor über einen lokalen PC konfigurieren und steuern.
Vorteile der seriellen RS232-/RS422-Kommunikation:
mühelose Einstellung des Projektors über den PC (oder MAC).
ermöglicht das Speichern von mehreren Projektorkonfigurationen und Setups.
umfangreiche Steuerungsmöglichkeiten.
Adressbereich von 0 bis 255.
Senden von Daten an den Projektor (Update).
Kopieren von Daten aus dem Projektor (Backup).
RS232-/422-Eingangsanschluss (Sub-D)
PIN
Beschreibung
1
DCD: Data Carrier Detect
2
RXD-: Receive Data
3
TXD-: Transmitted Data
4
DTR: Data Terminal Ready [RS232] / TXD+: Transmitted Data [RS422]
5
GND: Ground
6
DSR: Data Set Ready [RS232] / RXD+: Received Data [RS422]
7
– (nicht belegt) –
8
CTS: Clear To Send
9
RI: Ring Indicator
RS232
Ein Standard für serielle digitale Schnittstellen der Electronic Industries Association (EIA), der die Merkmale des Kommunikationspfades zwischen zwei Geräten mit 9- oder 25-poligen D-SUB-Anschlüssen spezifiziert. Dieser Standard wird für Übertragungen über relativ kurze Distanzen verwendet und spezifiziert keine symmetrischen Steuerleitungen. RS-232 ist ein serieller Steuerungsstandard, bei dem eine bestimmte Anzahl von Anschlüssen sowie bestimmte Datenraten, Wortlängen und Anschlusstypen eingesetzt werden können. RS-232 spezifiziert Standards für die Verbindung von Komponenten in Bezug auf die Computerschnittstelle. Der Standard wird auch als RS-232-C bezeichnet, wobei es sich um die dritte Version von RS-232 handelt, und ist funktional identisch zum Standard CCITT V.24. Die logische Null ist größer als +3V, die logische Eins ist kleiner als -3V. Der Signalbereich zwischen -3V und +3V wird als Übergangsbereich bezeichnet.
RS422
Ein serieller digitaler EIA-Schnittstellenstandard, der die elektrischen Eigenschaften von Schaltkreisen mit digitaler Schnittstelle und symmetrischer (differenzieller) Spannung festlegt. Dieser Standard ist für längere Distanzen als RS-232 geeignet. Dieses Signal bestimmt die asynchrone Übertragung von Computerdaten bei Geschwindigkeiten bis zu 920.000 Bit pro Sekunde. Es dient auch als Standard für die serielle Schnittstelle von Macintosh-Computern. Wenn die Differenz zwischen den beiden Leitungen < -0,2 V ist, entspricht dies einer logischen '0'. Wenn die Differenz > +0,2 V ist, entspricht dies einer logischen '1'..
USB-Anschluss
Die Kommunikationsschnittstelle ist mit einem Master-USB-Anschluss, Anschluss des Typs „A“, ausgestattet. Dieser USB-Anschluss vereinfacht die Serviceverfahren für Firmware-Updates oder für das Herunterladen der Protokolldateien ohne Netzwerkverbindung.
Wenn die einzige Datei auf dem USB-Gerät die Firmware-Datei ist (eine „*.fw“-Datei), startet der Projektor automatisch einen der folgenden Prozesse.
cornet<version nr>.fw: Der Projektor führt abhängig von der Versionsnummer ein Update oder ein Downgrade durch.
LogExtractor.fw: Die Protokolldateien werden heruntergeladen.
Hinweis: Stellen Sie sicher, dass jeder verwendete USB-Stick FAT32-kompatibel ist und keine anderen Dateien oder Ordner enthält.
