Allgemein

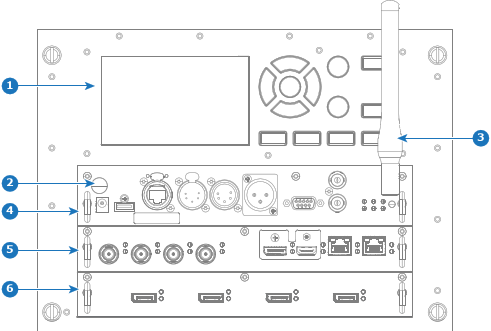

Das Eingangs- und Kommunikationsmodul besteht aus dem lokalen Tastenfeld mit LCD-Display (1), einem Kommunikationsfeld (4) und einer Quad-Combo-Eingangsplatine (5). Der freie Eingangssteckplatz kann für optionale Module verwendet werden (z. B. Quad DP 1.2 Eingangsplatine).
Tipp: Zwei Boards des gleichen Typs können ohne Beschränkungen verwendet werden. Sie können eine zweite Quad Combo-Eingangsplatine in den freien Eingangssteckplatz (6) einsetzen. Alternativ können Sie die zuvor eingesetzte Quad Combo-Eingangsplatine entfernen und sie durch ein zweites optionales Modul ersetzen (zum Beispiel durch eine zweite Quad DP 1.2-Eingangsplatine).
- 1
- Lokales Tastenfeld und LCD-Display
- 2
- Optionale Antenne für Legacy-WiFi-Modul[4]
- 3
- Optionale Antenne für Pulse 4G
- 4
- Kommunikationsfeld
- 5
- Quad Combo-Eingangsplatine
- 6
- Freier Eingangssteckplatz (hier belegt mit der Quad DP1.2-Eingangsplatine)
