4.1 Lokales Tastenfeld

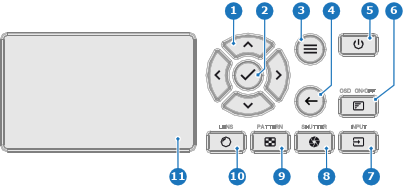

Übersicht Buttons
Abbildung 4–1
1
Menünavigation
2
Menübestätigung, Taste „OK“
3
Öffnen/Schließen des Menüs
4
Menü „Zurück“
5
Ein-/Ausschalttaste
6
Projektor-OSD ein/aus
7
Eingangsauswahl
8
Öffnen/Schließen des Verschlusses
9
Testbilder
10
Objektiveinstellung
11
LCD-Display
Lokales Tastenfeld; Funktionen

Zusätzlich zur Möglichkeit des Zugriffs auf das Menü „System“ bietet das Tastenfeld direkten Zugriff auf mehrere Funktionen.

Das Tastenfeld verfügt über eine Hintergrundbeleuchtung, die manuell ein- und ausgeschaltet werden kann. Standardmäßig schaltet sich das Licht nach 5 Minuten aus.

Die Ein/Aus- und Verschlusstaste sind mit weißen, blauen und roten LEDs mit Hintergrundbeleuchtung ausgestattet. Die anderen Tasten sind nur mit weißen und blauen Hintergrund-LEDs ausgestattet. Die LEDs werden gemäß den verfügbaren Funktionen gesteuert.

LCD-Display

Das LCD-Display hat zwei Hauptfunktionen. Verwenden Sie die Pfeiltasten, um im LCD-Display zu navigieren:

  1. Anzeige der Menüs und Einstellungsinformationen sowie Spiegelung der unter Benutzeroberfläche beschriebenen OSD-Anzeige (On Screen Display), wenn diese aktiviert ist.

  2. Informationen zum Projektorstatus auf Basis der folgenden Daten:

    • Projektorstatus
    • Netzwerkadresse
    • Aktive Quelle
    • Aktuelle Firmwareversion
    • Betriebsdaten
    • Aktive Funktionen (aktivierte Funktionen)

Mithilfe der Taste Menü auf dem Tastenfeld oder auf der Fernbedienung können Sie zwischen den beiden Anzeigen wechseln.

Das LCD-Display wird 30 Sekunden nach der letzten Tastenbetätigung ausgeblendet.
