La entrada cuádruple Combo Mk II admite entrada y capacidad 12G en los conectores SDI.
En comparación con la Mk I, la Mk II incluye lo siguiente:
La entrada SDI A admite señales de entrada 12G.
La entrada SDI C funciona como salida de bucle para cualquier señal conectada en la entrada A.
La entrada SDI D funciona como salida de bucle para cualquier señal conectada en la entrada B.
La entrada 1 HDBaseT admite conectividad de red.
Precaución: Ethernet solo debe conectarse al puerto 10/100 base-T (en el panel de comunicación) o a la entrada HDBaseT (en la entrada cuádruple Combo). Usar ambos al mismo tiempo conducirá a un comportamiento indefinido.
Entrada y salida SDI – ¿Cómo funcionan?
Si conectar una fuente SDI al proyector y la señal es HD o 3G, puede elegir cualquiera de los cuatro conectores de entrada.
Si conecta varios proyectores con la misma señal, puede conectarla del modo siguiente:
Conecte la señal de fuente en la Entrada A o B del primer proyector.
Si la señal de fuente está conectada a la entrada A, conecte la entrada/salida C a la entrada del siguiente proyector.
Si la señal de fuente está conectada a la entrada B, conecte la entrada/salida D a la entrada del siguiente proyector.
Continúe del mismo modo hasta que haya conectado todos los proyectores.
Si conecta una fuente 12G SDI al proyector, solo puede conectar dicha fuente a la Entrada A.
Nota: Solo la Entrada A acepta señales 12G SDI. Aunque es técnicamente posible conectar una fuente 12G SDI a la Entrada B y conectar dicha fuente a otro proyector en línea (con la Entrada/salida D), este primer proyector no podría procesar por sí mismo la señal 12G.

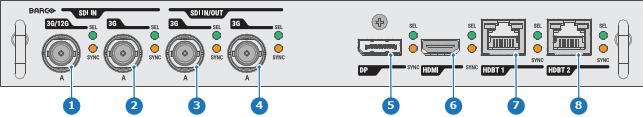

Imagen 8–4
Comportamiento del LED
El LED SEL se enciende en VERDE: la entrada está seleccionada.
El LED SEL parpadea en VERDE: la entrada/salida está seleccionada y configurada como salida.
El LED SYNC se enciende en NARANJA: se ha detectado una sincronización de entrada válida.
El LED SYNC parpadea en NARANJA: Sincronización/señal presente, pero no conforme con el estándar del puerto de entrada.
Nota: Los problemas de no conformidad pueden deberse a cables antiguos o de baja calidad incapaces de manejar la resolución solicitada, o a que los convertidores de señal conectados manipulan la señal fuera de los estándares de vídeo admitidos.
Nota: Consulte el capítulo “Especificaciones” para ver las especificaciones de las entradas admitidas para SDI, HDMI, HDBaseT y DisplayPort 1.2.
