Módulo de Control y comunicación del panel frontal

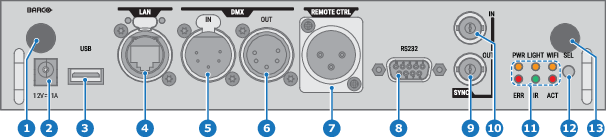

Imagen 8–2
1
Antena del anterior módulo WiFi (opcional)
2
Salida de 12V 1A
3
Archivos de registro de actualización de firmware/descarga USB
4
10/100 base-T para control externo a través de IP y Art-Net
5
Entrada de interfaz DMX
6
Salida de interfaz DMX
7
Entrada XLR para el control del proyector con cables
8
RS232 para comunicación de serie
9
Salida de sincronización 3D
10
Entrada de sincronización 3D
11
Luces de estado
12
Sensor de recepción IR
13
Entrada de antena para Pulse 4G (opcional)
Precaución: Ethernet solo debe conectarse al puerto 10/100 base-T (en el panel de comunicación) o a la entrada HDBaseT (en la entrada cuádruple Combo). Usar ambos al mismo tiempo conducirá a un comportamiento indefinido.
Salida de 12 V
Salida de 12 V, máximo 1 A, disponible cuando el proyector no está en modo inactivo.
Interfaz DMX
El DMX se utiliza como bus de comunicación entre distintos aparatos de tecnología lumínica. Cada aparato tiene una entrada y una salida para que el bus puede funcionar en bucle entre distintos aparatos. Según la norma, debe utilizarse un cable de 5 cables con el conector XLR.
Puede usar el puerto de entrada DMX para conectar un aparato DMX (consola DMX) al proyector. De este modo puede controlar el proyector desde ese aparato DMX (consola). El puerto de salida DMX puede conectarse con el dispositivo en bucle.
DMX
Clavija
Descripción
1
Toma de tierra
2
Frío
3
Caliente
4
Retorno - (o sin usar)
5
Retorno + (o sin usar)
Nota: Por razones técnicas, la interfaz DMX solo puede utilizarse si la entrada cuádruple Combo Mk III de Pulse está montada en la ranura de entrada L1.
DMX
Protocolo de iluminación DMX-512 a través de la interfaz RS-485. Transporta información de 512 canales de un controlador de iluminación a los dispositivos de iluminación. Estandarizado por USITT.
Entrada RS232/RS422
La interfaz de comunicación del proyector de la serie UDX admite comunicación de serie RS232 y RS422 en dos tipos diferentes de conectores de entrada, un conector Sub-D y un conector USB que actúa como entrada RS cuando se conecta al puerto USB de un PC.
Puede usar la entrada RS232/RS422 para conectar un PC local al proyecto de la serie UDX. De este modo puede configurar y controlar el proyector desde su PC local.
Ventajas de usar la comunicación serie RS232/RS422:
Facilidad de configuración del proyector a través del PC (o MAC).
Permite almacenar varias configuraciones y parámetros del proyector.
Múltiples posibilidades de control.
Rango de direcciones de 0 a 255.
Envío de datos al proyector (actualizaciones).
Copia de datos desde el proyector (copias de seguridad).
Puerto (Sub-D) de entrada RS232/422
Clavija
Descripción
1
DCD: Detección de portador de datos
2
RXD: Datos recibidos
3
TXD: Datos transmitidos
4
DTR: terminal de datos listo [RS232]/TXD+: datos transmitidos [RS422]
5
GND: Tierra
6
DSR: conjunto de datos preparado [RS232]/RXD+: datos recibidos [RS422]
7
— (sin conectar) —
8
CTS: Libre para envío
9
RI: Indicador de tono
RS232
Una norma de interfaz digital serie EIA (Asociación de Industrias Electrónicas) que especifica las características de la ruta de comunicación entre dos dispositivos que utilizan conectores D-SUB de 9 patillas o D-SUB de 25 patillas. Esta norma se utiliza para comunicaciones de relativo corto alcance y no especifica líneas de control de balance. RS-232 es una norma de control serie con un determinado número de conductores, velocidad de datos, longitud de palabras y tipo de conector para utilizar. La norma especifica estándares de conexión de componentes con relación a la interfaz de ordenador. También recibe el nombre de RS-232-C, que es la tercera versión de la norma RS-232, y su funcionalidad es idéntica a la de la norma CCITT V.24. “0” lógico es > + 3V; “1” lógico es < - 3V. El intervalo entre -3V y +3V es la zona de transición.
RS422
Una norma de interfaz digital serie EIA que especifica las características eléctricas de la tensión (diferencial) balanceada de circuitos de interfaz digital. Esta norma puede utilizarse en distancias más largas que la RS-232. Esta señal rige transmisiones asíncronas de datos informáticos a velocidades de hasta 920.000 bits por segundo. También se utiliza como puerto serie estándar para ordenador Macintosh. Cuando la diferencia entre las 2 líneas es < - 0,2V, equivale a un '0' lógico. Cuando la diferencia es > +0,2V, equivale a un '1' lógico..
Puerto USB
La interfaz de comunicación está equipada con un puerto USB maestro, de conector tipo “A”. Este puerto USB simplificará los procedimientos de servicio para actualizaciones de firmware o para la descarga de los archivo de registro sin conexión de red.
Si el único archivo en el dispositivo USB es el archivo de firmware (un archivo “*.fw”), el proyector iniciará automáticamente uno de los siguientes procesos.
cornet<número de versión>.fw: el proyector se actualizará o se desactualizará según el número de versión.
LogExtractor.fw: se descargarán los archivos de registro.
Nota: Asegúrese de que el lápiz USB que utiliza es compatible con FAT32 y no contiene más archivos ni carpetas.
