4.1 Teclado local

Descripción de Buttons

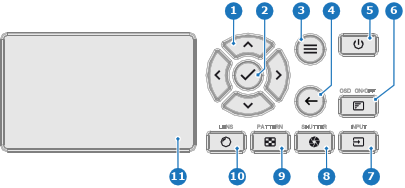

Imagen 4–1
1
Navegación por menú
2
Confirmación del menú, botón OK
3
Abrir/cerrar el menú
4
Volver al menú
5
Encendido/apagado
6
Proyector OSD encendido / apagado
7
Selección de la entrada
8
Abrir/cerrar el obturador
9
Patrones de prueba
10
Ajuste de la lente
11
Panel LCD
Funcionalidad del teclado local

El teclado da acceso directo a varias funciones, además del acceso al sistema de menús.

El teclado tiene una luz trasera que se puede encender y apagar manualmente. De manera predeterminada, la luz se apaga tras 5 minutos.

El botón Encendido/apagado y el botón de Obturador están equipados con LED de luz de fondo blanca, azul y roja. Las otras teclas solo tienen LED de retroiluminación blancos y azules. Los LED se controlan según las funciones disponibles.

Panel LCD

El panel LCD tiene dos funciones principales y utiliza las teclas de flecha para navegar por la pantalla LCD:

  1. Mostrar los menús, dar información sobre los ajustes y también actuar como espejo de la OSD (opciones de software en pantalla) que se describe en la Interfaz de usuario cuando está habilitada.

  2. Información referente al estado del proyector que muestra estos datos:

    • Estado del proyector
    • Dirección de red
    • Fuente activa
    • Versión del firmware actual
    • Datos de operación
    • Funciones activas (funciones habilitadas).

Pase entre las dos indicaciones con el botón Menu en el teclado o en el control remoto.

La pantalla LCD se apagará 30 segundos después de la última operación de las teclas.
