L’entrée Quad Combo Mk II prend en charge l’entrée 12G et le débit sur les connecteurs SDI.
Comparé au Mk I, le Mk II comprend les éléments suivants :
L’entrée SDI A prend en charge les signaux d’entrée 12G.
L’entrée SDI C fonctionne comme une sortie de connexion en boucle pour tout signal placé sur l’entrée A.
L’entrée SDI D fonctionne comme une sortie de connexion en boucle pour tout signal placé sur l’entrée B.
L’entrée HDBaseT 1 prend en charge la connectivité réseau.
Prudence : Ethernet ne doit être connecté qu’au port 10/100 base-T (sur le panneau de communication) ou qu’à l’entrée HDBaseT (sur l’entrée Quad Combo). L’utilisation des deux en même temps entraînerait un comportement indéfini.
L’entrée et la sortie SDI – Comment est-ce que cela fonctionne ?
Lorsque vous raccordez une source SDI au projecteur et que le signal est de type HD ou 3G, vous pouvez choisir n’importe lequel des quatre connecteurs d’entrée.
Lorsque vous raccordez plusieurs projecteurs à l’aide du même signal, vous pouvez raccorder le signal comme suit :
Raccordez le signal source à l’Entrée A ou B du premier projecteur.
Si le signal source est raccordé à l’entrée A, raccordez l’entrée/ la sortie C sur l’entrée du projecteur suivant.
Si le signal source est raccordé à l’entrée B, raccordez l’entrée/ la sortie D sur l’entrée du projecteur suivant.
Poursuivez de manière identique jusqu’à ce que tous les projecteurs soient raccordés.
Lorsque vous raccordez une source 12G SDI au projecteur, vous pouvez uniquement connecter cette source à l’entrée A.
Remarque : Seule l’Entrée A accepte les signaux 12G SDI. S’il est possible techniquement de raccorder une source 12G SDI à l’Entrée B et de raccorder cette source à un autre projecteur en ligne (à l’aide de l’Entrée /Sortie D), ce premier projecteur ne sera pas en mesure de traiter le signal 12G.

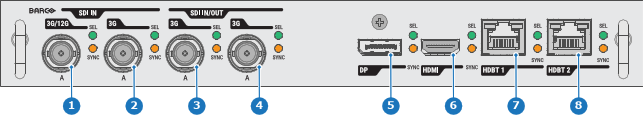

Image 8–4
Comportement des DEL
Le voyant DEL SEL s’allume en VERT : Entrée est sélectionnée.
Le voyant DEL SEL clignote en VERT : Entrée/Sortie est sélectionnée et configurée en tant que sortie.
Le voyant SYNC LED s’allume en ORANGE : la synchronisation d’entrée valide est sélectionnée.
Le voyant SYNC LED clignote en ORANGE : Sync/Signal est présent, mais n’est pas conforme à la norme du port d’entrée.
Remarque : Les problèmes de non-conformité peuvent être dus à des câbles anciens ou de mauvaise qualité incapables de gérer la résolution demandée, ou à des convertisseurs de signaux connectés qui manipulent le signal en dehors des normes vidéo prises en charge.
Remarque : Pour les spécifications sur les entrées prises en charge pour SDI, HDMI, HDBaseT et DisplayPort 1.2, voir chapitre “Spécifications”.
