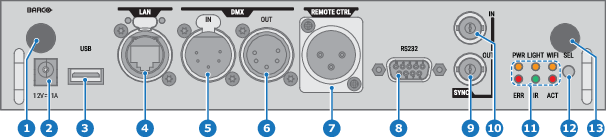

Panneau avant Module de contrôle et de communication
Image 8–2
1
Antenne de l’ancien module Wi-Fi (en option)
2
Sortie 12 V 1 A
3
Mise à jour du microcode/Fichiers journaux du téléchargement USB
4
10/100 base-T pour contrôle externe par IP et Art-Net
5
Entrée d’interface DMX
6
Sortie d’interface DMX
7
Entrée XLR pour contrôle filaire du projecteur
8
RS232 pour communication de série
9
Sortie de synchronisation 3D
10
Entrée de synchronisation 3D
11
Indicateurs d’état
12
Capteur de réception IR
13
Entrée d’antenne Pulse 4G (en option)
Prudence : Ethernet ne doit être connecté qu’au port 10/100 base-T (sur le panneau de communication) ou qu’à l’entrée HDBaseT (sur l’entrée Quad Combo). L’utilisation des deux en même temps entraînerait un comportement indéfini.
Sortie 12 V
Sortie 12 V, maximum 1 A, disponible lorsque le projecteur n’est pas en veille.
Interface DMX
Le DMX est utilisé comme bus de communication entre différents périphériques dans la technique d’éclairage. Chaque dispositif possède une entrée et une sortie, afin de permettre le bouclage du bus entre les différents dispositifs. Conformément à la norme, un câble à cinq conducteurs avec connecteur XLR est utilisé.
Vous pouvez utiliser le port d’entrée DMX pour connecter un périphérique DMX (console DMX) au projecteur. Vous pouvez ainsi commander le projecteur avec ce périphérique DMX (console DMX). Le port de sortie DMX peut être connecté au périphérique suivant de la boucle.
DMX
Broche
Description
1
Masse
2
Froid
3
Chaud
4
Retour - (ou pas utilisé)
5
Retour + (ou pas utilisé)
Remarque : Pour des raisons techniques, l’interface DMX ne peut être utilisée que si l’entrée Pulse Quad Combo Mk III est montée dans l’emplacement d’entrée L1.
DMX
Protocole d’éclairage DMX-512 sur l’interface RS-485. Transmet des informations de 512 canaux depuis un contrôleur d’éclairage vers les appareils d’éclairage. Standardisé par l’USITT.
Entrée RS232/RS422
L’interface de communication du projecteur de la série UDX prend en charge la communication série RS232 et RS422 sur deux types différents de connecteurs d’entrée, un connecteur Sub-D et un connecteur USB agissant comme entrée RS lorsqu’ils sont connectés à une entrée USB d’un PC.
Vous pouvez utiliser l’entrée RS232/RS422 pour connecter un PC local à votre projecteur de la série UDX. Ceci vous permet de configurer et de commander votre projecteur depuis votre PC local.
Avantages de l’utilisation de la communication de série RS232/RS422 :
Réglage aisé du projecteur via PC (ou MAC).
Stockage de plusieurs configurations et réglages du projecteur.
Nombreuses possibilités de commande.
Plage d’adresses de 0 à 255.
Envoi de données au projecteur (mise à jour).
Copie de données depuis le projecteur (sauvegarde).
DSR : jeu de données prêt [RS232]/RXD+ : données reçues [RS422]
7
— (pas connecté) —
8
CTS : prêt à émettre
9
RI : indicateur de sonnerie
RS232
Une norme d’interface numérique série produite par l’EIA (Electronic Industries Association), spécifiant les caractéristiques du chemin de communication entre deux appareils utilisant soit des connecteurs D-SUB à 9 broches, soit des connecteurs D-SUB de 25 broches. Cette norme s’utilise pour les communications de portée relativement courte et ne spécifie pas de lignes de contrôle équilibrées. RS-232 est une norme de contrôle série avec un nombre défini de conducteurs, de débit de données, de longueur de mot et de type de connecteur à utiliser. Cette norme spécifie les normes de connexion des composants par rapport à l’interface de l’ordinateur. Elle est également appelée RS-232-C, qui est la troisième version de la norme RS-232. Elle est identique, sur le plan fonctionnel, à la norme CCITT V.24. Le 0 logique est > +3 V, le 1 logique est < -3 V. La plage située entre -3 V et +3 V est la zone de transition.
RS422
Une norme d’interface numérique série produite par l’EIA, spécifiant les caractéristiques de la tension équilibrée (différentielle) et des circuits d’interface numérique. Cette norme est utilisable sur des distances plus importantes que le RS-232. Ce signal contrôle la transmission asynchrone de données informatiques à une vitesse pouvant atteindre 920 000 bits par seconde. Elle est également utilisée comme norme de port série pour les ordinateurs Macintosh. Lorsque la différence entre les 2 lignes est < -0,2 V, cela équivaut à un « 0 » logique. Lorsque la différence est > +0,2 V, cela équivaut à un « 1 » logique.
Port USB
L’interface de communication est équipée d’un port USB maître, connecteur de type « A ». Ce port USB simplifiera les procédures de maintenance des mises à jour du microcode ou le téléchargement des fichiers journaux sans connexion réseau.
Si l’unique fichier sur la clé USB est le fichier de mise à niveau du microcode (un fichier « *.fw »), le projecteur démarre automatiquement l’un des processus suivants.
cornet<version nr>.fw : le projecteur effectue une mise à jour ou une rétrogradation, selon le numéro de version.
LogExtractor.fw : les fichiers journaux sont téléchargés.
Remarque : Assurez-vous que toute clé USB utilisée est compatible FAT32 et ne contient aucun autre fichier ou dossier.
